(设备管理)衬胶设备技术要求

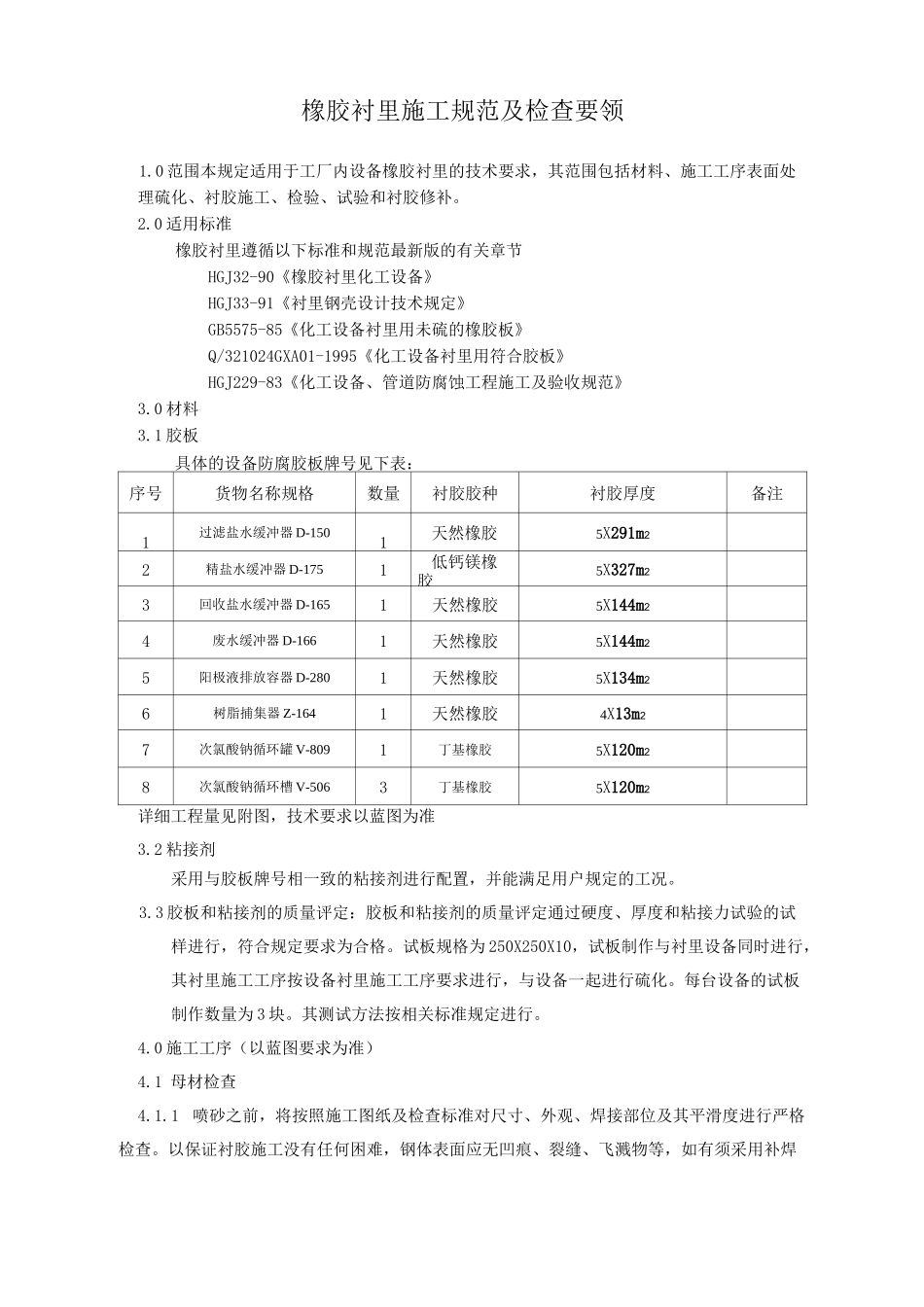

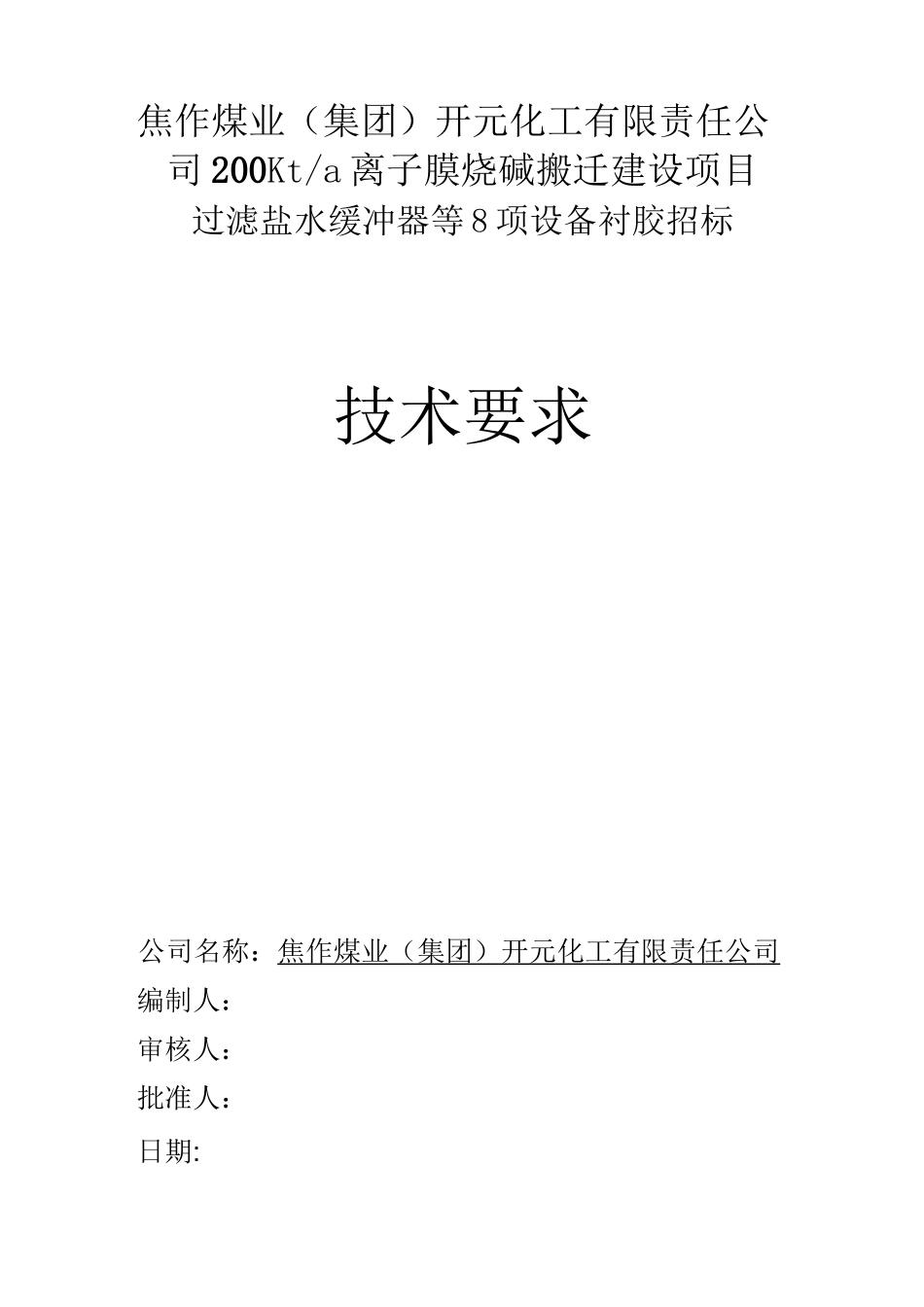

焦作煤业（集团）开元化工有限责任公司 200Kt/a 离子膜烧碱搬迁建设项目过滤盐水缓冲器等 8 项设备衬胶招标技术要求公司名称：焦作煤业（集团）开元化工有限责任公司编制人：审核人：批准人：日期:橡胶衬里施工规范及检查要领1.0 范围本规定适用于工厂内设备橡胶衬里的技术要求，其范围包括材料、施工工序表面处理硫化、衬胶施工、检验、试验和衬胶修补。2.0 适用标准橡胶衬里遵循以下标准和规范最新版的有关章节HGJ32-90《橡胶衬里化工设备》HGJ33-91《衬里钢壳设计技术规定》GB5575-85《化工设备衬里用未硫的橡胶板》Q/321024GXA01-1995《化工设备衬里用符合胶板》HGJ229-83《化工设备、管道防腐蚀工程施工及验收规范》3.0 材料3.1 胶板具体的设备防腐胶板牌号见下表：序号货物名称规格数量衬胶胶种衬胶厚度备注1过滤盐水缓冲器 D-1501天然橡胶5X291m22精盐水缓冲器 D-1751低钙镁橡胶5X327m23回收盐水缓冲器 D-1651天然橡胶5X144m24废水缓冲器 D-1661天然橡胶5X144m25阳极液排放容器 D-2801天然橡胶5X134m26树脂捕集器 Z-1641天然橡胶4X13m27次氯酸钠循环罐 V-8091丁基橡胶5X120m28次氯酸钠循环槽 V-5063丁基橡胶5X120m2详细工程量见附图，技术要求以蓝图为准3.2 粘接剂采用与胶板牌号相一致的粘接剂进行配置，并能满足用户规定的工况。3.3 胶板和粘接剂的质量评定：胶板和粘接剂的质量评定通过硬度、厚度和粘接力试验的试样进行，符合规定要求为合格。试板规格为 250X250X10，试板制作与衬里设备同时进行，其衬里施工工序按设备衬里施工工序要求进行，与设备一起进行硫化。每台设备的试板制作数量为 3 块。其测试方法按相关标准规定进行。4.0 施工工序（以蓝图要求为准）4.1 母材检查4.1.1喷砂之前，将按照施工图纸及检查标准对尺寸、外观、焊接部位及其平滑度进行严格检查。以保证衬胶施工没有任何困难，钢体表面应无凹痕、裂缝、飞溅物等，如有须采用补焊或打磨来进行处理，以满足衬胶的技术要求。4.1.2 检查焊接部位有无漏焊、缩孔及咬边缺陷等焊接不良，如有则需补焊打磨平整。4.1.3 有尖锐的角落及边缘，必须打磨成 R25（凸型时）或 R210（凹型时）。4.1.4 少量油脂要用溶剂洗涤除去。4.1.5 查其它对衬胶有妨碍之处。4.1.6 以上所有的共检项目内容均有书面报告，对相关不符合项，由设备制造自行整改，直至符合衬胶要求为止。4.2 母材表面处理喷砂除锈并使母材表面有一定的粗糙度，确保胶板与钢体的粘接力。...
