桥梁空心板吊装施工方案

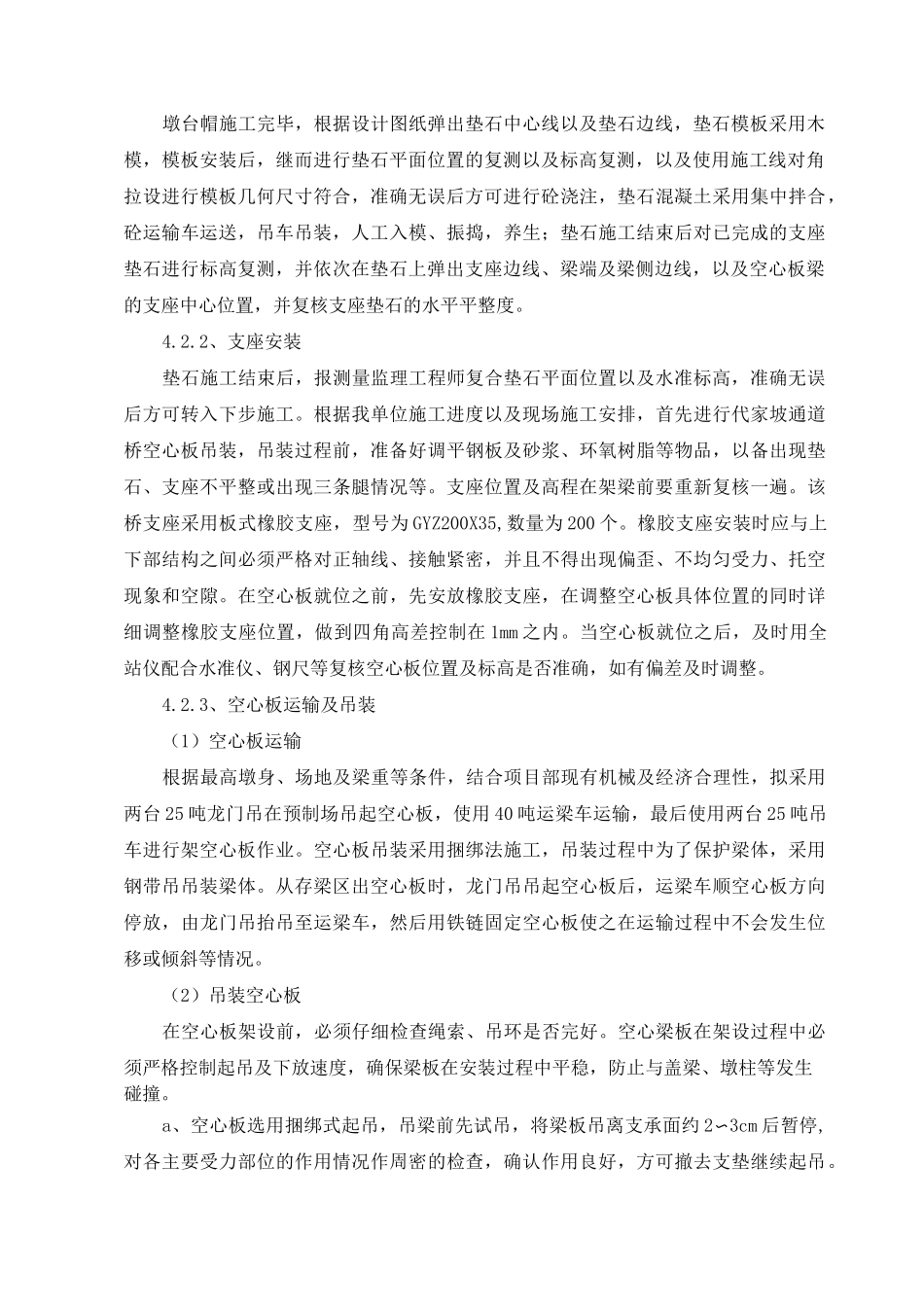

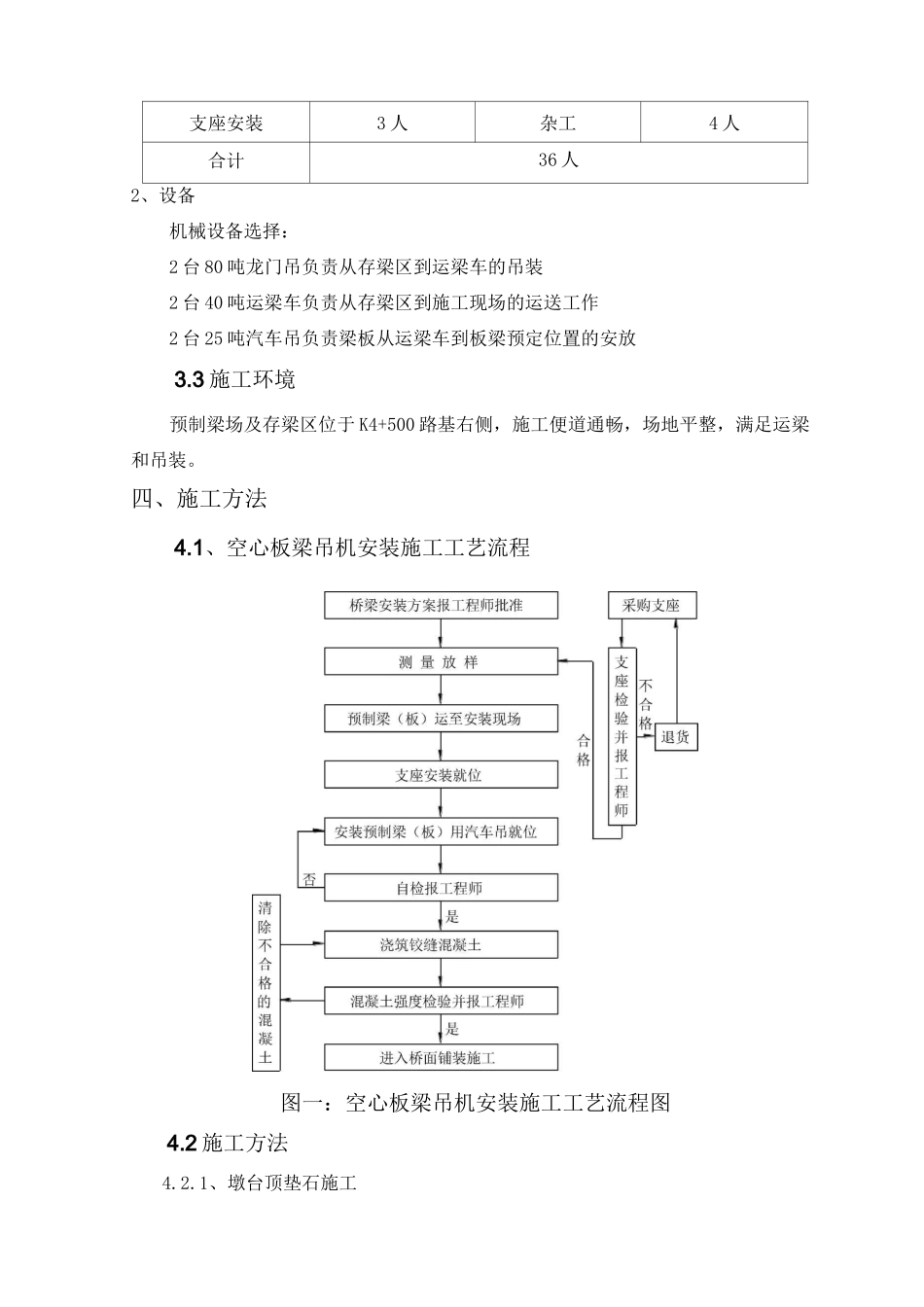

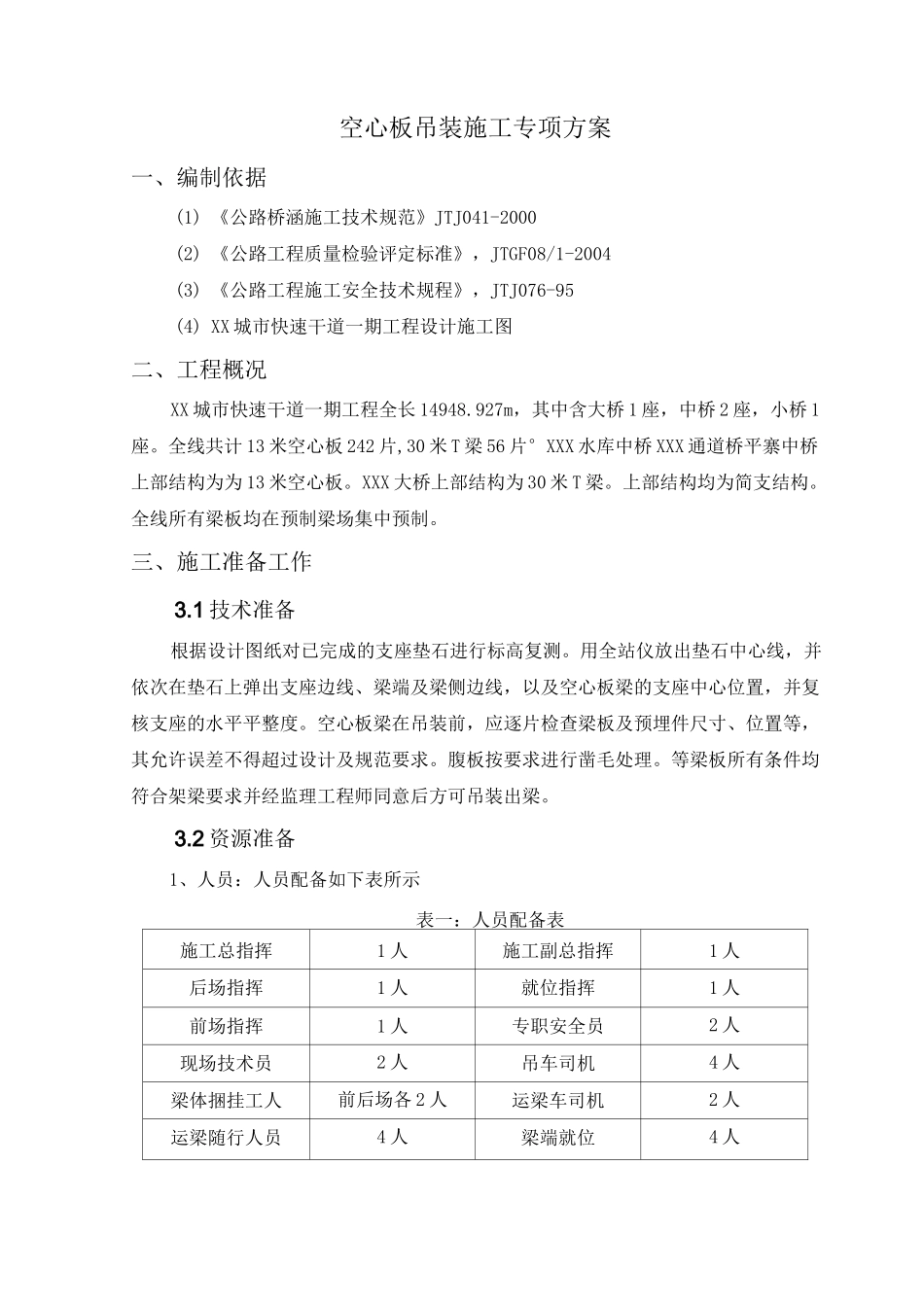

空心板吊装施工专项方案一、编制依据(1) 《公路桥涵施工技术规范》JTJ041-2000(2) 《公路工程质量检验评定标准》，JTGF08/1-2004(3) 《公路工程施工安全技术规程》，JTJ076-95(4) XX 城市快速干道一期工程设计施工图二、工程概况XX 城市快速干道一期工程全长 14948.927m，其中含大桥 1 座，中桥 2 座，小桥 1座。全线共计 13 米空心板 242 片,30 米 T 梁 56 片°XXX 水库中桥 XXX 通道桥平寨中桥上部结构为为 13 米空心板。XXX 大桥上部结构为 30 米 T 梁。上部结构均为简支结构。全线所有梁板均在预制梁场集中预制。三、施工准备工作3.1 技术准备根据设计图纸对已完成的支座垫石进行标高复测。用全站仪放出垫石中心线，并依次在垫石上弹出支座边线、梁端及梁侧边线，以及空心板梁的支座中心位置，并复核支座的水平平整度。空心板梁在吊装前，应逐片检查梁板及预埋件尺寸、位置等，其允许误差不得超过设计及规范要求。腹板按要求进行凿毛处理。等梁板所有条件均符合架梁要求并经监理工程师同意后方可吊装出梁。3.2 资源准备1、人员：人员配备如下表所示表一：人员配备表施工总指挥1 人施工副总指挥1 人后场指挥1 人就位指挥1 人前场指挥1 人专职安全员2 人现场技术员2 人吊车司机4 人梁体捆挂工人前后场各 2 人运梁车司机2 人运梁随行人员4 人梁端就位4 人支座安装3 人杂工4 人合计36 人2、设备机械设备选择：2 台 80 吨龙门吊负责从存梁区到运梁车的吊装2 台 40 吨运梁车负责从存梁区到施工现场的运送工作2 台 25 吨汽车吊负责梁板从运梁车到板梁预定位置的安放3.3 施工环境预制梁场及存梁区位于 K4+500 路基右侧，施工便道通畅，场地平整，满足运梁和吊装。四、施工方法4.1、空心板梁吊机安装施工工艺流程图一：空心板梁吊机安装施工工艺流程图4.2 施工方法4.2.1、墩台顶垫石施工墩台帽施工完毕，根据设计图纸弹出垫石中心线以及垫石边线，垫石模板采用木模，模板安装后，继而进行垫石平面位置的复测以及标高复测，以及使用施工线对角拉设进行模板几何尺寸符合，准确无误后方可进行砼浇注，垫石混凝土采用集中拌合，砼运输车运送，吊车吊装，人工入模、振捣，养生；垫石施工结束后对已完成的支座垫石进行标高复测，并依次在垫石上弹出支座边线、梁端及梁侧边线，以及空心板梁的支座中心位置，并复核支座垫石的水平平整度。4.2.2、支座安装垫石施工结束后，报测量监理工程师复合垫...
