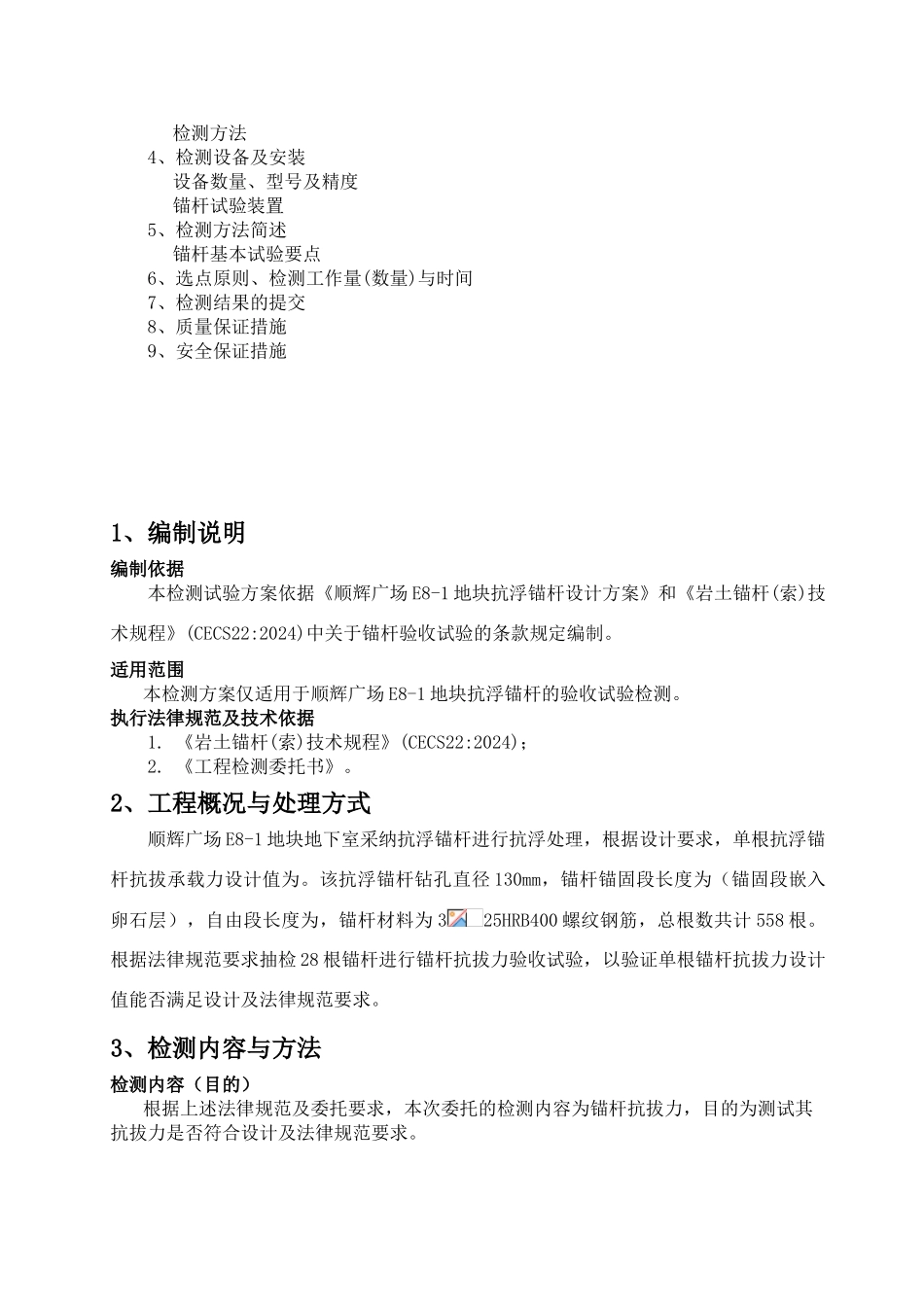

江油顺辉广场 E8-1 地块抗浮锚杆 抗拔力检测方案（验收试验）方案编制：方案校核：方案审核：编制单位：四川交大工程检测咨询有限公司检测分公司编制日期：2024 年 8 月 16 日目 录1、编制说明编制依据适用范围执行法律规范2、工程概况与处理方式3、检测内容与方法检测内容（目的）检测方法4、检测设备及安装设备数量、型号及精度锚杆试验装置5、检测方法简述锚杆基本试验要点6、选点原则、检测工作量(数量)与时间7、检测结果的提交8、质量保证措施9、安全保证措施1、编制说明编制依据本检测试验方案依据《顺辉广场 E8-1 地块抗浮锚杆设计方案》和《岩土锚杆(索)技术规程》(CECS22:2024)中关于锚杆验收试验的条款规定编制。适用范围本检测方案仅适用于顺辉广场 E8-1 地块抗浮锚杆的验收试验检测。执行法律规范及技术依据1. 《岩土锚杆(索)技术规程》(CECS22:2024)；2. 《工程检测委托书》。2、工程概况与处理方式顺辉广场 E8-1 地块地下室采纳抗浮锚杆进行抗浮处理，根据设计要求，单根抗浮锚杆抗拔承载力设计值为。该抗浮锚杆钻孔直径 130mm，锚杆锚固段长度为（锚固段嵌入卵石层），自由段长度为，锚杆材料为 325HRB400 螺纹钢筋，总根数共计 558 根。根据法律规范要求抽检 28 根锚杆进行锚杆抗拔力验收试验，以验证单根锚杆抗拔力设计值能否满足设计及法律规范要求。3、检测内容与方法检测内容（目的）根据上述法律规范及委托要求，本次委托的检测内容为锚杆抗拔力，目的为测试其抗拔力是否符合设计及法律规范要求。检测方法锚杆验收试验。4、检测设备及安装设备数量、型号与精度锚杆试验设备包括：一台空心千斤顶，手动油泵，级精密压力表，百分表若干，基准梁 2 根，刚性垫块以及其它辅助设备等。试验装置1、锚杆试验主要由加荷系统和测试系统组成（见右示意图）。加荷系统采纳油压空心千斤顶，千斤顶的中轴线通过锚杆中心。监测荷载量值的伺服装置采纳联于千斤顶及油泵上的级精密压力表，位移（变形）采纳百分表量测。5、检测方法简述抗浮锚杆验收试验要点1.锚杆验收试验数量不得少于总锚杆根数的 5%，且不得少于 3 根。对有特别要求的工程，可按设计要求增加验收试验的检测数量。2.永久性锚杆的最大试验荷载取锚杆轴向拉力设计值 Nt=的倍。3.应分级加载，初始荷载取轴向设计值的倍。4.验收试验加荷等级按下表执行：分 级备 注油压(MPa)14/荷载(kN)/维持时间5~10min5~10min5~10min5~10min5~10min5~10min10mi...
