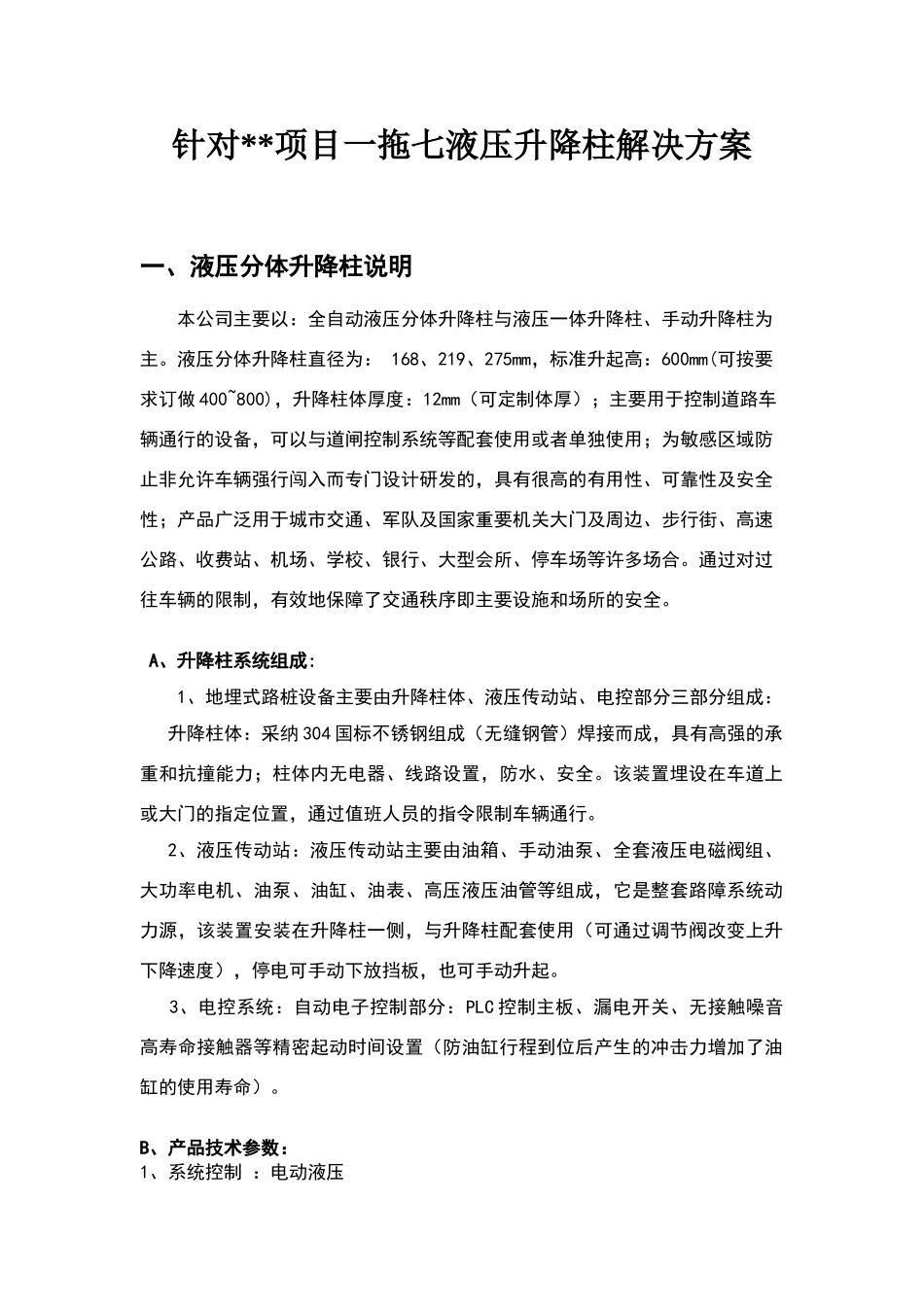

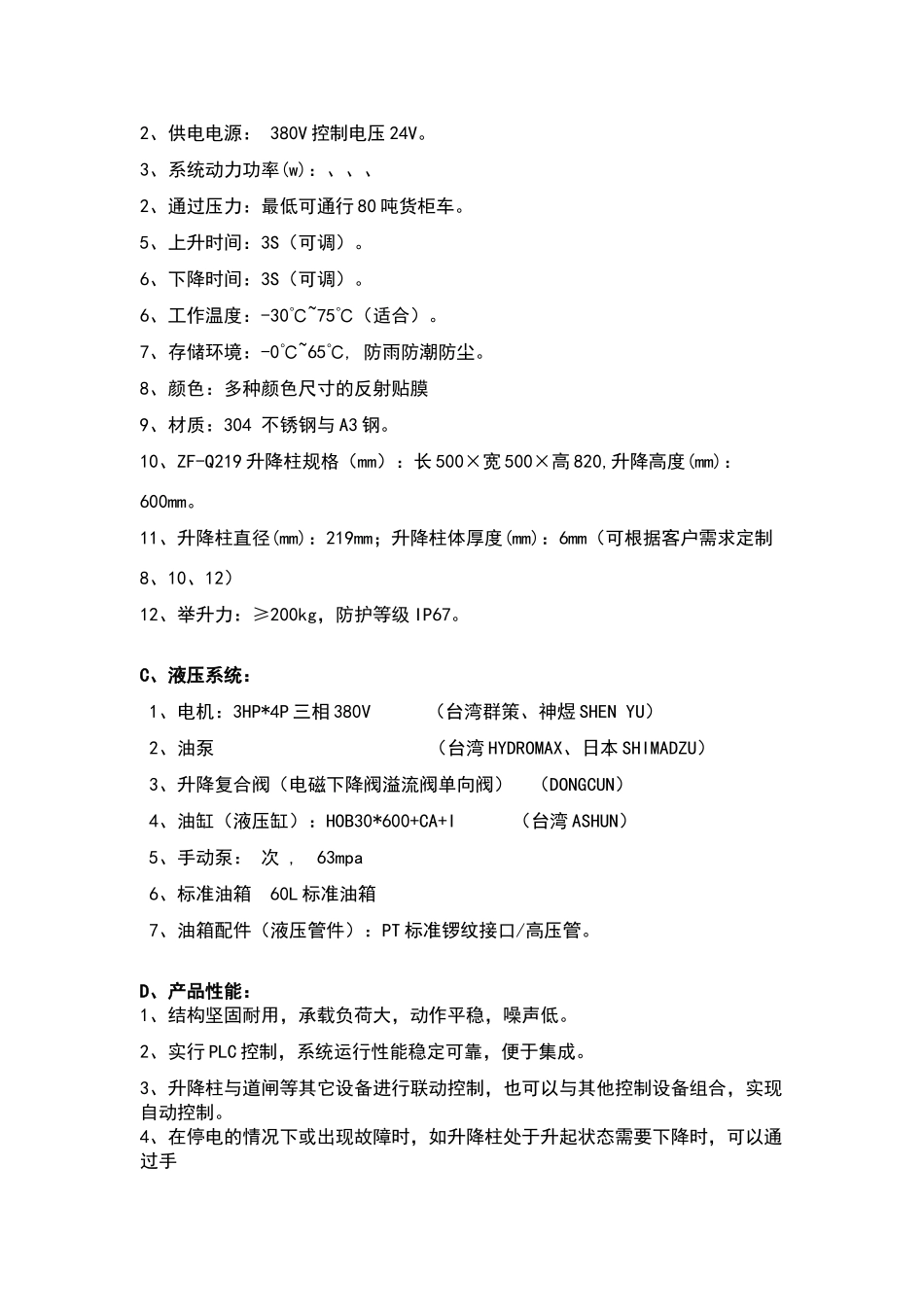

针对**项目一拖七液压升降柱解决方案一、液压分体升降柱说明本公司主要以:全自动液压分体升降柱与液压一体升降柱、手动升降柱为主。液压分体升降柱直径为: 168、219、275mm,标准升起高:600mm(可按要求订做 400~800),升降柱体厚度:12mm(可定制体厚);主要用于控制道路车辆通行的设备,可以与道闸控制系统等配套使用或者单独使用;为敏感区域防止非允许车辆强行闯入而专门设计研发的,具有很高的有用性、可靠性及安全性;产品广泛用于城市交通、军队及国家重要机关大门及周边、步行街、高速公路、收费站、机场、学校、银行、大型会所、停车场等许多场合。通过对过往车辆的限制,有效地保障了交通秩序即主要设施和场所的安全。A、升降柱系统组成:1、地埋式路桩设备主要由升降柱体、液压传动站、电控部分三部分组成:升降柱体:采纳 304 国标不锈钢组成(无缝钢管)焊接而成,具有高强的承重和抗撞能力;柱体内无电器、线路设置,防水、安全。该装置埋设在车道上或大门的指定位置,通过值班人员的指令限制车辆通行。2、液压传动站:液压传动站主要由油箱、手动油泵、全套液压电磁阀组、大功率电机、油泵、油缸、油表、高压液压油管等组成,它是整套路障系统动力源,该装置安装在升降柱一侧,与升降柱配套使用(可通过调节阀改变上升下降速度),停电可手动下放挡板,也可手动升起。 3、电控系统:自动电子控制部分:PLC 控制主板、漏电开关、无接触噪音高寿命接触器等精密起动时间设置(防油缸行程到位后产生的冲击力增加了油缸的使用寿命)。B、产品技术参数:1、系统控制 :电动液压2、供电电源: 380V 控制电压 24V。3、系统动力功率(w):、、、2、通过压力:最低可通行 80 吨货柜车。5、上升时间:3S(可调)。6、下降时间:3S(可调)。6、工作温度:-30℃~75℃(适合)。7、存储环境:-0℃~65℃, 防雨防潮防尘。8、颜色:多种颜色尺寸的反射贴膜9、材质:304 不锈钢与 A3 钢。10、ZF-Q219 升降柱规格(mm):长 500×宽 500×高 820,升降高度(mm):600mm。11、升降柱直径(mm):219mm;升降柱体厚度(mm):6mm(可根据客户需求定制8、10、12)12、举升力:≥200kg,防护等级 IP67。C、液压系统: 1、电机:3HP*4P 三相 380V (台湾群策、神煜 SHEN YU) 2、油泵 (台湾 HYDROMAX、日本 SHIMADZU) 3、升降复合阀(电磁下降阀溢流阀单向阀) (DONGCUN) 4、油缸(液压缸):HOB30*600+CA+I (台湾 ASH...
