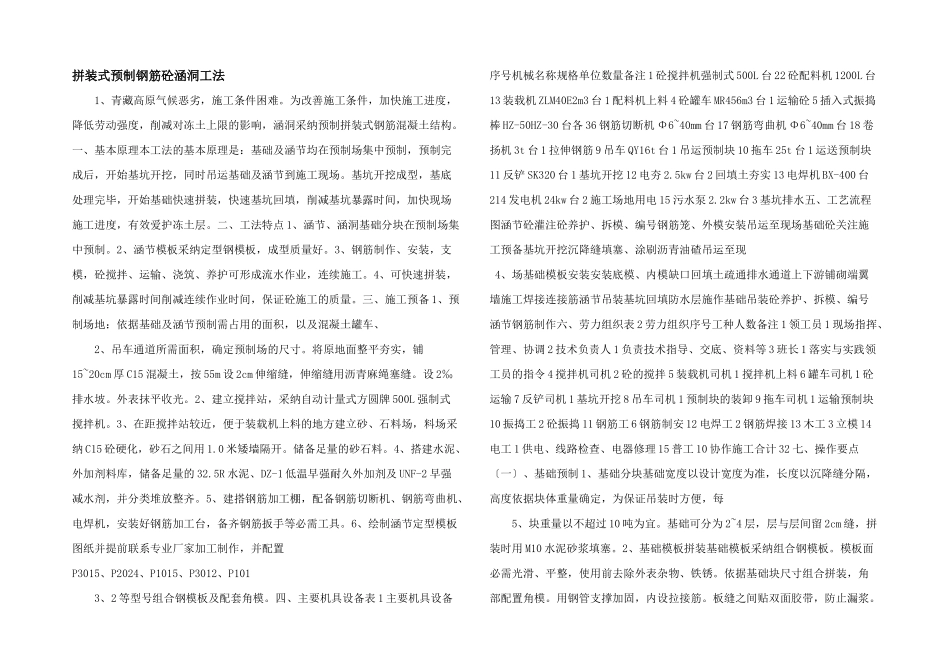

拼装式预制钢筋砼涵洞工法 1、青藏高原气候恶劣，施工条件困难。为改善施工条件，加快施工进度，降低劳动强度，削减对冻土上限的影响，涵洞采纳预制拼装式钢筋混凝土结构。一、基本原理本工法的基本原理是：基础及涵节均在预制场集中预制，预制完成后，开始基坑开挖，同时吊运基础及涵节到施工现场。基坑开挖成型，基底处理完毕，开始基础快速拼装，快速基坑回填，削减基坑暴露时间，加快现场施工进度，有效爱护冻土层。二、工法特点 1、涵节、涵洞基础分块在预制场集中预制。2、涵节模板采纳定型钢模板，成型质量好。3、钢筋制作、安装，支模，砼搅拌、运输、浇筑、养护可形成流水作业，连续施工。4、可快速拼装，削减基坑暴露时间削减连续作业时间，保证砼施工的质量。三、施工预备 1、预制场地：依据基础及涵节预制需占用的面积，以及混凝土罐车、 2、吊车通道所需面积，确定预制场的尺寸。将原地面整平夯实，铺15~20cm 厚 C15 混凝土，按 55m 设 2cm 伸缩缝，伸缩缝用沥青麻绳塞缝。设 2‰排水坡。外表抹平收光。2、建立搅拌站，采纳自动计量式方圆牌 500L 强制式搅拌机。3、在距搅拌站较近，便于装载机上料的地方建立砂、石料场，料场采纳 C15 砼硬化，砂石之间用 1.0 米矮墙隔开。储备足量的砂石料。4、搭建水泥、外加剂料库，储备足量的 32.5R 水泥、DZ-1 低温早强耐久外加剂及 UNF-2 早强减水剂，并分类堆放整齐。5、建搭钢筋加工棚，配备钢筋切断机、钢筋弯曲机、电焊机，安装好钢筋加工台，备齐钢筋扳手等必需工具。6、绘制涵节定型模板图纸并提前联系专业厂家加工制作，并配置P3015、P2024、P1015、P3012、P101 3、2 等型号组合钢模板及配套角模。四、主要机具设备表 1 主要机具设备序号机械名称规格单位数量备注 1 砼搅拌机强制式 500L 台 22 砼配料机 1200L 台13 装载机 ZLM40E2m3 台 1 配料机上料 4 砼罐车 MR456m3 台 1 运输砼 5 插入式振捣棒 HZ-50HZ-30 台各 36 钢筋切断机 Φ6~40mm 台 17 钢筋弯曲机 Φ6~40mm 台 18 卷扬机 3t 台 1 拉伸钢筋 9 吊车 QY16t 台 1 吊运预制块 10 拖车 25t 台 1 运送预制块11 反铲 SK320 台 1 基坑开挖 12 电夯 2.5kw 台 2 回填土夯实 13 电焊机 BX-400 台214 发电机 24kw 台 2 施工场地用电 15 污水泵 2.2kw 台 3 基坑排水五、工艺流程图涵节砼灌注砼养护、拆模、编号钢筋笼、外模安装吊...
