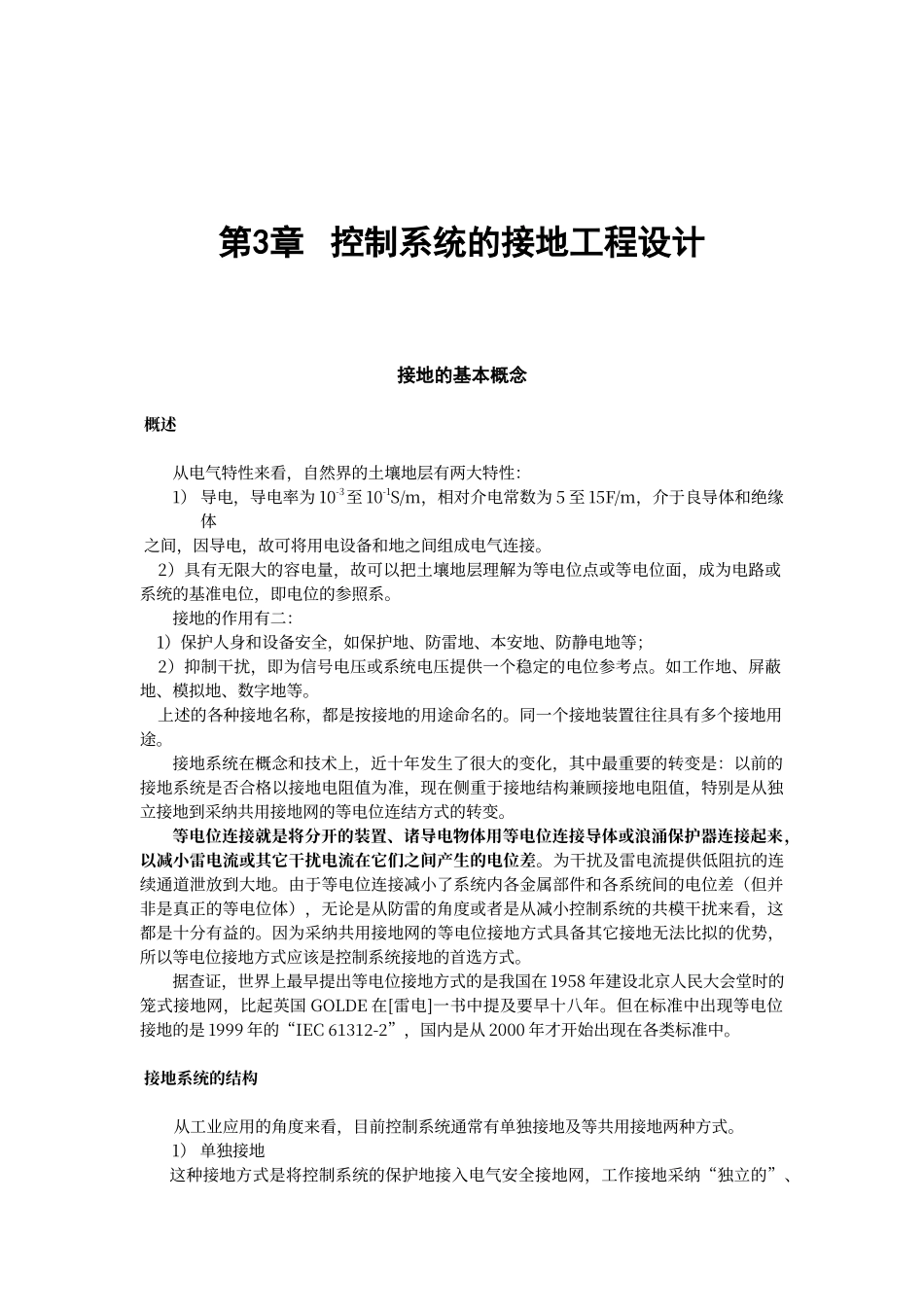

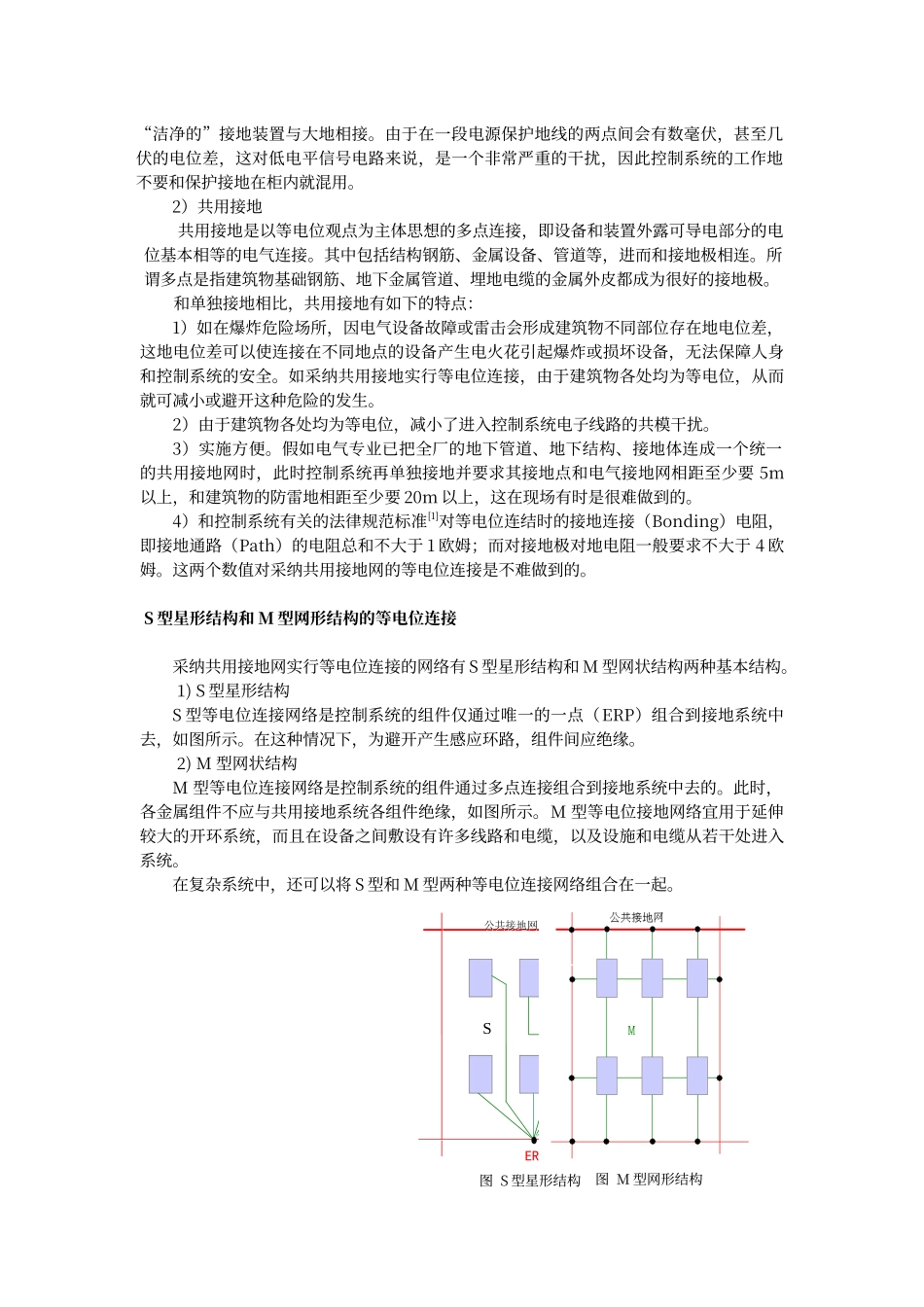

第3章 控制系统的接地工程设计接地的基本概念 概述 从电气特性来看，自然界的土壤地层有两大特性：1） 导电，导电率为 10-3至 10-1S/m，相对介电常数为 5 至 15F/m，介于良导体和绝缘体之间，因导电，故可将用电设备和地之间组成电气连接。 2）具有无限大的容电量，故可以把土壤地层理解为等电位点或等电位面，成为电路或系统的基准电位，即电位的参照系。接地的作用有二： 1）保护人身和设备安全，如保护地、防雷地、本安地、防静电地等； 2）抑制干扰，即为信号电压或系统电压提供一个稳定的电位参考点。如工作地、屏蔽地、模拟地、数字地等。 上述的各种接地名称，都是按接地的用途命名的。同一个接地装置往往具有多个接地用途。接地系统在概念和技术上，近十年发生了很大的变化，其中最重要的转变是：以前的接地系统是否合格以接地电阻值为准，现在侧重于接地结构兼顾接地电阻值，特别是从独立接地到采纳共用接地网的等电位连结方式的转变。等电位连接就是将分开的装置、诸导电物体用等电位连接导体或浪涌保护器连接起来，以减小雷电流或其它干扰电流在它们之间产生的电位差。为干扰及雷电流提供低阻抗的连续通道泄放到大地。由于等电位连接减小了系统内各金属部件和各系统间的电位差（但并非是真正的等电位体），无论是从防雷的角度或者是从减小控制系统的共模干扰来看，这都是十分有益的。因为采纳共用接地网的等电位接地方式具备其它接地无法比拟的优势，所以等电位接地方式应该是控制系统接地的首选方式。据查证，世界上最早提出等电位接地方式的是我国在 1958 年建设北京人民大会堂时的笼式接地网，比起英国 GOLDE 在[雷电]一书中提及要早十八年。但在标准中出现等电位接地的是 1999 年的“IEC 61312-2”，国内是从 2000 年才开始出现在各类标准中。 接地系统的结构从工业应用的角度来看，目前控制系统通常有单独接地及等共用接地两种方式。1） 单独接地这种接地方式是将控制系统的保护地接入电气安全接地网，工作接地采纳“独立的”、“洁净的”接地装置与大地相接。由于在一段电源保护地线的两点间会有数毫伏，甚至几伏的电位差，这对低电平信号电路来说，是一个非常严重的干扰，因此控制系统的工作地不要和保护接地在柜内就混用。2）共用接地共用接地是以等电位观点为主体思想的多点连接，即设备和装置外露可导电部分的电位基本相等的电气连接。其中包括结构钢筋、金属设备、管道等，进而和接地极相连。所谓多...
