关于接地的探讨

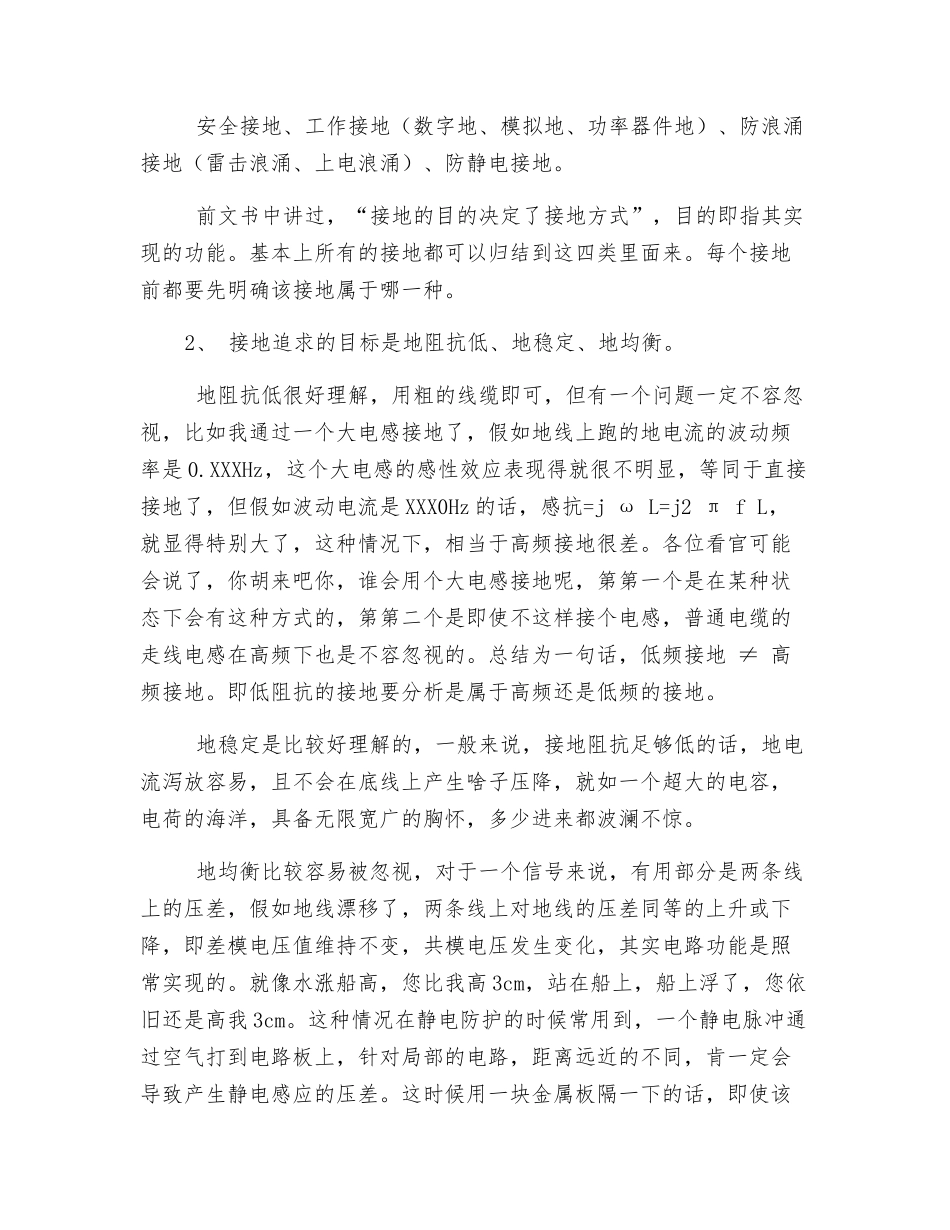

关于接地的探讨接地是电路设计中最基础的内容，但又是几乎没人说得清的，几乎每次的培训和沟通都会有人问到“老师，有没有一种通用的接地方法可以参考啊？”假如想知道这个问题的答案，请继续耐着性子读下去。 我先给出一个斩钉截铁的答案：“没有”。那咋办呢，我们总不能像中国的厨师一样，教徒弟炒菜时，用到的配料都是“少许”“颜色微黄”“微焦”等感觉性词语吧，当然不是。为了更好的明了接地的技巧方法，下文中将不再讲究任何的文字技巧，而是一针见血的道出接地问题的本质来。 接地方式←接地目的←接地的功能，所以实行哪种接地方式，要看地是哪类地，这类地的作用目的是什么，这两个问题解决了，接地方式则可水到渠成。 接地的目的决定了接地方式。同样的电路，不同的目的，可能都要实行不同的接地方式。这个观点一定记住。比如同样的电路，用在便携设备上，静电累积泄放不掉，接地的目的是地电位均衡；用在不可移动的设备上，一般会有安全接地措施，对静电泄放的接地目的是导通阻抗足够低，尤其是对于尖峰脉冲的高频导通阻抗。 一下讲解地的注意事项分成几个独立的观点分别介绍，每一条的内容虽然简单，建议一定反复读上 N 遍，象面对一杯好茶，让心跳在60bpm 以下的状态，细细的品，感觉当中的美感和内涵。然后才可能从简单的词语中悟出深刻的道理来。1、 从性能分，接地分成四类： 安全接地、工作接地（数字地、模拟地、功率器件地）、防浪涌接地（雷击浪涌、上电浪涌）、防静电接地。 前文书中讲过，“接地的目的决定了接地方式”，目的即指其实现的功能。基本上所有的接地都可以归结到这四类里面来。每个接地前都要先明确该接地属于哪一种。2、 接地追求的目标是地阻抗低、地稳定、地均衡。 地阻抗低很好理解，用粗的线缆即可，但有一个问题一定不容忽视，比如我通过一个大电感接地了，假如地线上跑的地电流的波动频率是 0.XXXHz，这个大电感的感性效应表现得就很不明显，等同于直接接地了，但假如波动电流是 XXX0Hz 的话，感抗=j ω L=j2 π f L，就显得特别大了，这种情况下，相当于高频接地很差。各位看官可能会说了，你胡来吧你，谁会用个大电感接地呢，第第一个是在某种状态下会有这种方式的，第第二个是即使不这样接个电感，普通电缆的走线电感在高频下也是不容忽视的。总结为一句话，低频接地 ≠ 高频接地。即低阻抗的接地要分析是属于高频还是低频的接地。 地稳定是比较好理解的，一般来说，接地阻...
