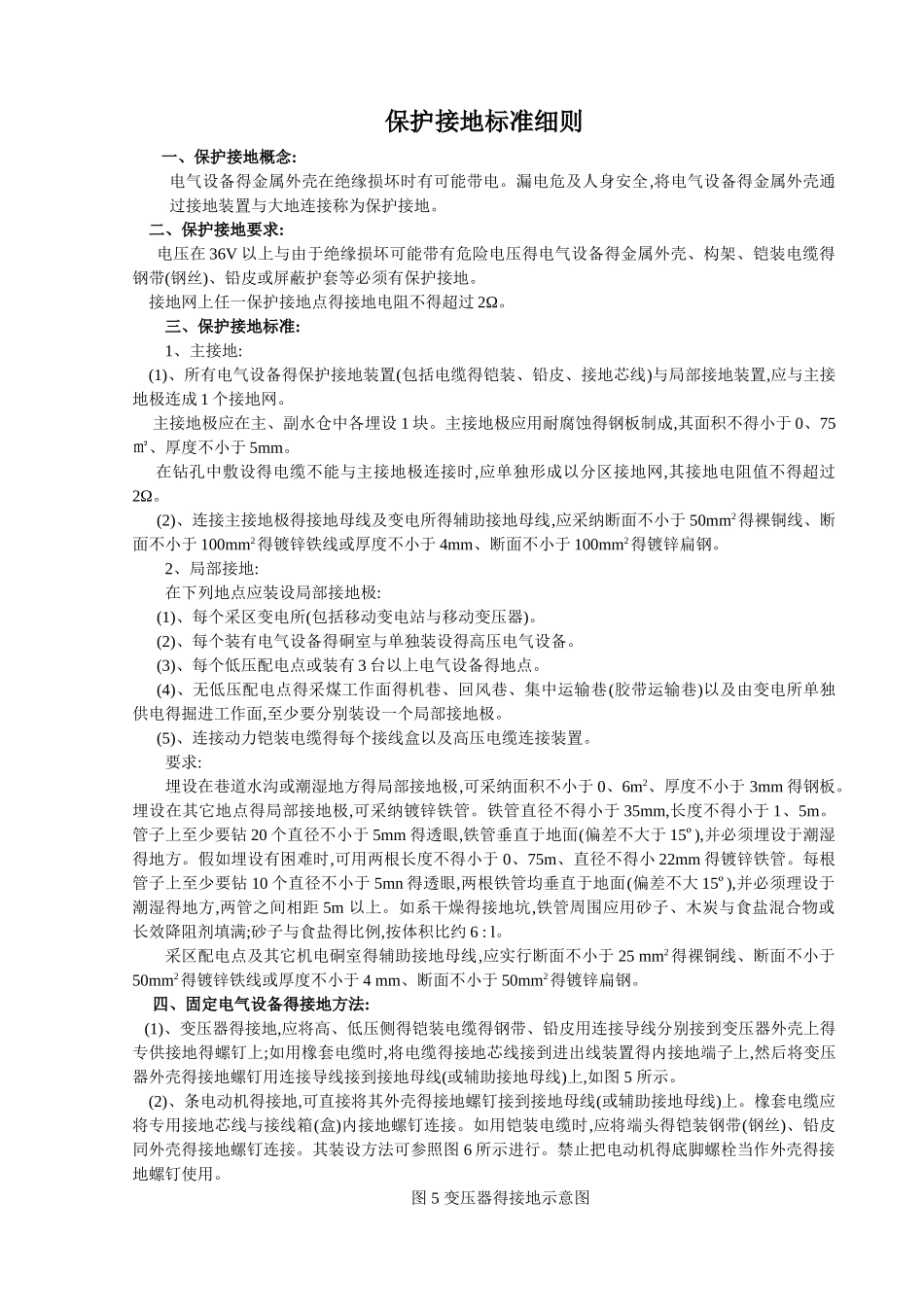

保护接地标准细则 一、保护接地概念:电气设备得金属外壳在绝缘损坏时有可能带电。漏电危及人身安全,将电气设备得金属外壳通过接地装置与大地连接称为保护接地。 二、保护接地要求:电压在 36V 以上与由于绝缘损坏可能带有危险电压得电气设备得金属外壳、构架、铠装电缆得钢带(钢丝)、铅皮或屏蔽护套等必须有保护接地。 接地网上任一保护接地点得接地电阻不得超过 2Ω。三、保护接地标准:1、主接地:(1)、所有电气设备得保护接地装置(包括电缆得铠装、铅皮、接地芯线)与局部接地装置,应与主接地极连成 1 个接地网。 主接地极应在主、副水仓中各埋设 1 块。主接地极应用耐腐蚀得钢板制成,其面积不得小于 0、75㎡、厚度不小于 5mm。 在钻孔中敷设得电缆不能与主接地极连接时,应单独形成以分区接地网,其接地电阻值不得超过2Ω。(2)、连接主接地极得接地母线及变电所得辅助接地母线,应采纳断面不小于 50mm2得裸铜线、断面不小于 100mm2得镀锌铁线或厚度不小于 4mm、断面不小于 100mm2得镀锌扁钢。2、局部接地:在下列地点应装设局部接地极:(1)、每个采区变电所(包括移动变电站与移动变压器)。(2)、每个装有电气设备得硐室与单独装设得高压电气设备。 (3)、每个低压配电点或装有 3 台以上电气设备得地点。 (4)、无低压配电点得采煤工作面得机巷、回风巷、集中运输巷(胶带运输巷)以及由变电所单独供电得掘进工作面,至少要分别装设一个局部接地极。 (5)、连接动力铠装电缆得每个接线盒以及高压电缆连接装置。要求:埋设在巷道水沟或潮湿地方得局部接地极,可采纳面积不小于 0、6m2、厚度不小于 3mm 得钢板。埋设在其它地点得局部接地极,可采纳镀锌铁管。铁管直径不得小于 35mm,长度不得小于 1、5m。管子上至少要钻 20 个直径不小于 5mm 得透眼,铁管垂直于地面(偏差不大于 15º),并必须埋设于潮湿得地方。假如埋设有困难时,可用两根长度不得小于 0、75m、直径不得小 22mm 得镀锌铁管。每根管子上至少要钻 10 个直径不小于 5mn 得透眼,两根铁管均垂直于地面(偏差不大 15º),并必须理设于潮湿得地方,两管之间相距 5m 以上。如系干燥得接地坑,铁管周围应用砂子、木炭与食盐混合物或长效降阻剂填满;砂子与食盐得比例,按体积比约 6 : l。采区配电点及其它机电硐室得辅助接地母线,应实行断面不小于 25 mm2得裸铜线、断面不小于50mm2得镀锌铁线或厚度不小于 4 mm、断面不小于 50mm2得镀锌扁钢。 四、固定电气设备得...
