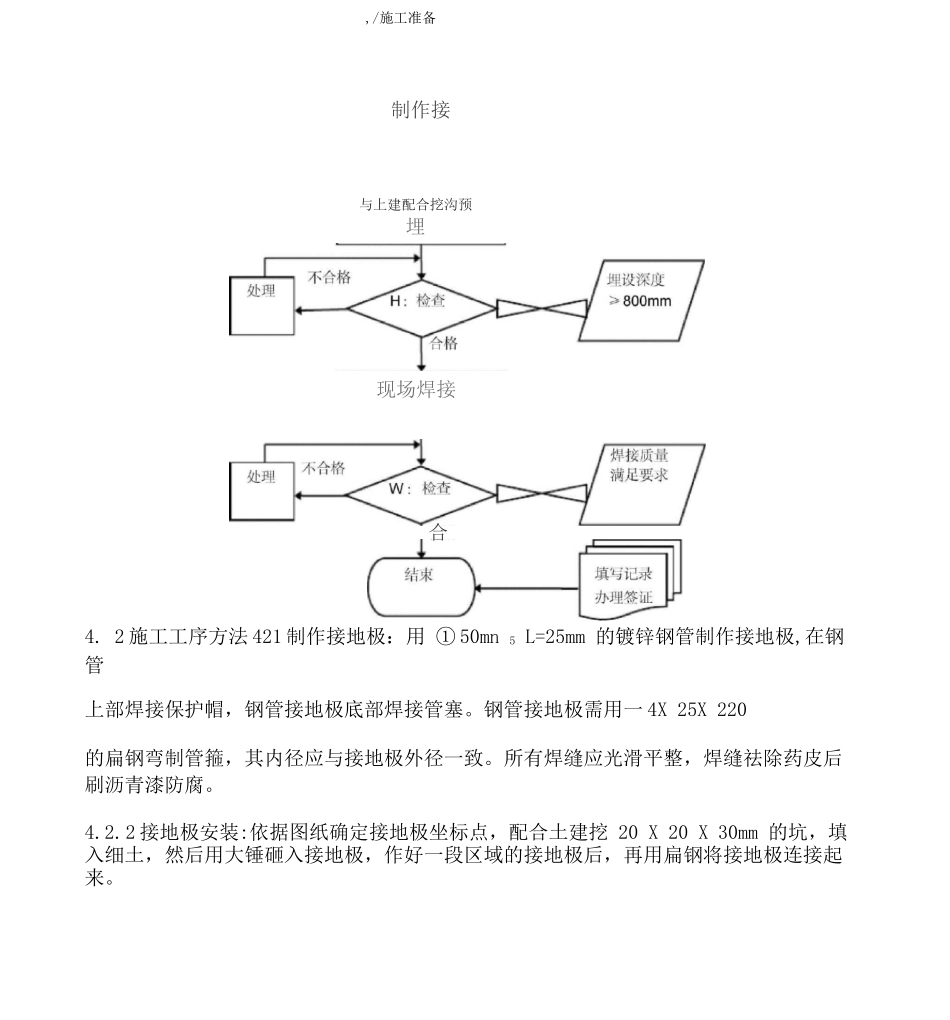

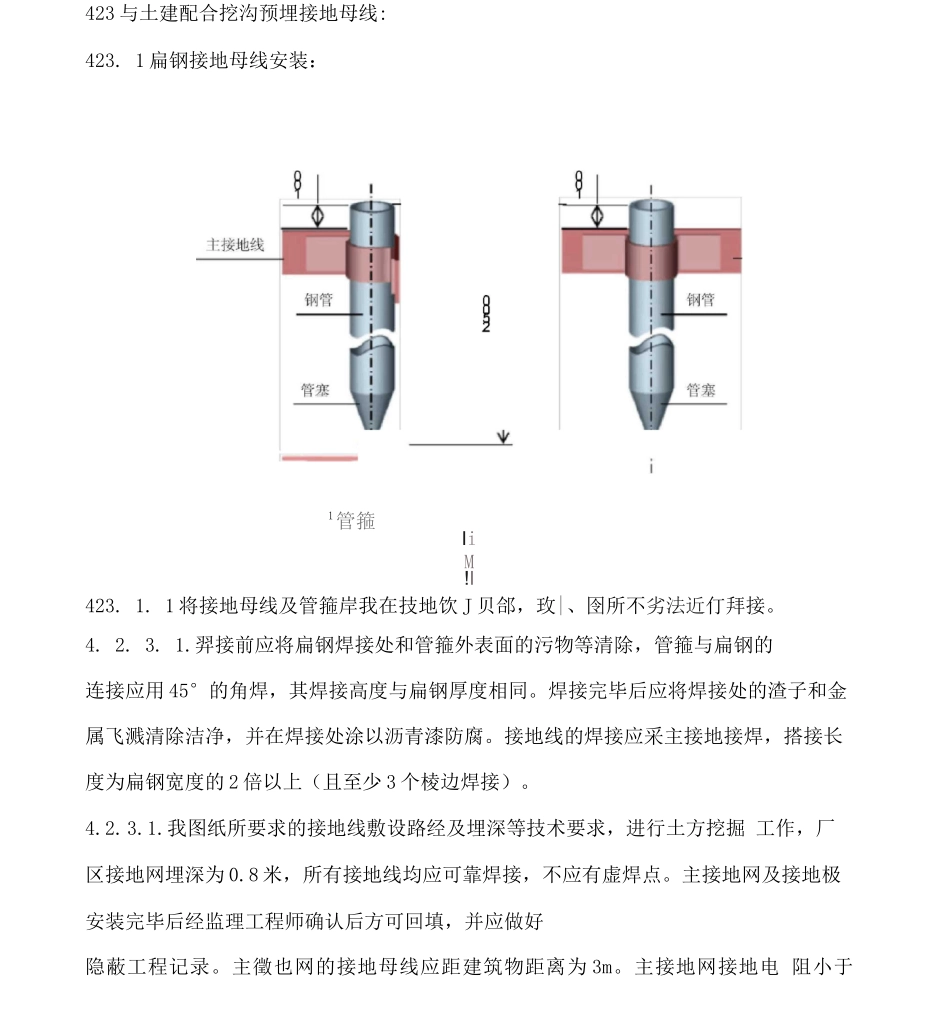

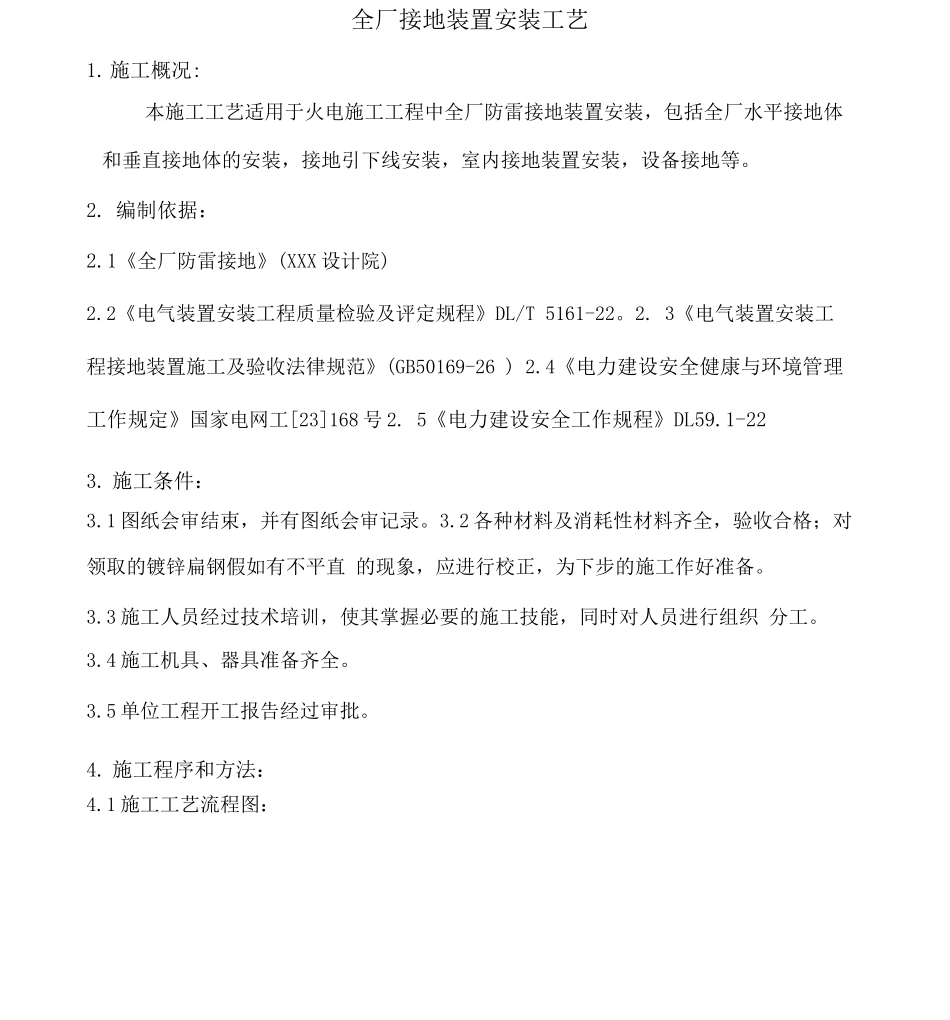

全厂接地装置安装工艺1.施工概况:本施工工艺适用于火电施工工程中全厂防雷接地装置安装，包括全厂水平接地体和垂直接地体的安装，接地引下线安装，室内接地装置安装，设备接地等。2. 编制依据：2.1《全厂防雷接地》(XXX 设计院)2.2《电气装置安装工程质量检验及评定规程》DL/T 5161-22。2. 3《电气装置安装工程接地装置施工及验收法律规范》(GB50169-26 ) 2.4《电力建设安全健康与环境管理工作规定》国家电网工[23]168 号 2. 5《电力建设安全工作规程》DL59.1-223. 施工条件：3.1 图纸会审结束，并有图纸会审记录。3.2 各种材料及消耗性材料齐全，验收合格；对领取的镀锌扁钢假如有不平直 的现象，应进行校正，为下步的施工作好准备。3.3 施工人员经过技术培训，使其掌握必要的施工技能，同时对人员进行组织 分工。3.4 施工机具、器具准备齐全。3.5 单位工程开工报告经过审批。4. 施工程序和方法：4.1 施工工艺流程图：4. 2 施工工序方法 421 制作接地极：用 ① 50mn 5 L=25mm 的镀锌钢管制作接地极,在钢管上部焊接保护帽，钢管接地极底部焊接管塞。钢管接地极需用一 4X 25X 220的扁钢弯制管箍，其内径应与接地极外径一致。所有焊缝应光滑平整，焊缝祛除药皮后刷沥青漆防腐。4.2.2 接地极安装:依据图纸确定接地极坐标点，配合土建挖 20 X 20 X 30mm 的坑，填入细土，然后用大锤砸入接地极，作好一段区域的接地极后，再用扁钢将接地极连接起来。,/施工准备制作接地极与上建配合挖沟预埋现场焊接安装合格423 与土建配合挖沟预埋接地母线:423. 1 扁钢接地母线安装：1管箍 IiM!I423. 1. 1 将接地母线及管箍岸我在技地饮 J 贝郃，玫|、囹所不劣法近仃拜接。4. 2. 3. 1.羿接前应将扁钢焊接处和管箍外表面的污物等清除，管箍与扁钢的连接应用 45°的角焊，其焊接高度与扁钢厚度相同。焊接完毕后应将焊接处的渣子和金属飞溅清除洁净，并在焊接处涂以沥青漆防腐。接地线的焊接应采主接地接焊，搭接长度为扁钢宽度的 2 倍以上（且至少 3 个棱边焊接）。4.2.3.1.我图纸所要求的接地线敷设路经及埋深等技术要求，进行土方挖掘 工作，厂区接地网埋深为 0.8 米，所有接地线均应可靠焊接，不应有虚焊点。主接地网及接地极安装完毕后经监理工程师确认后方可回填，并应做好隐蔽工程记录。主徵也网的接地母线应距建筑物距离为 3m。主接地网接地电 阻小于0.5Q,方为合格，否则需进行相关技术处理。4.2.3.2...
