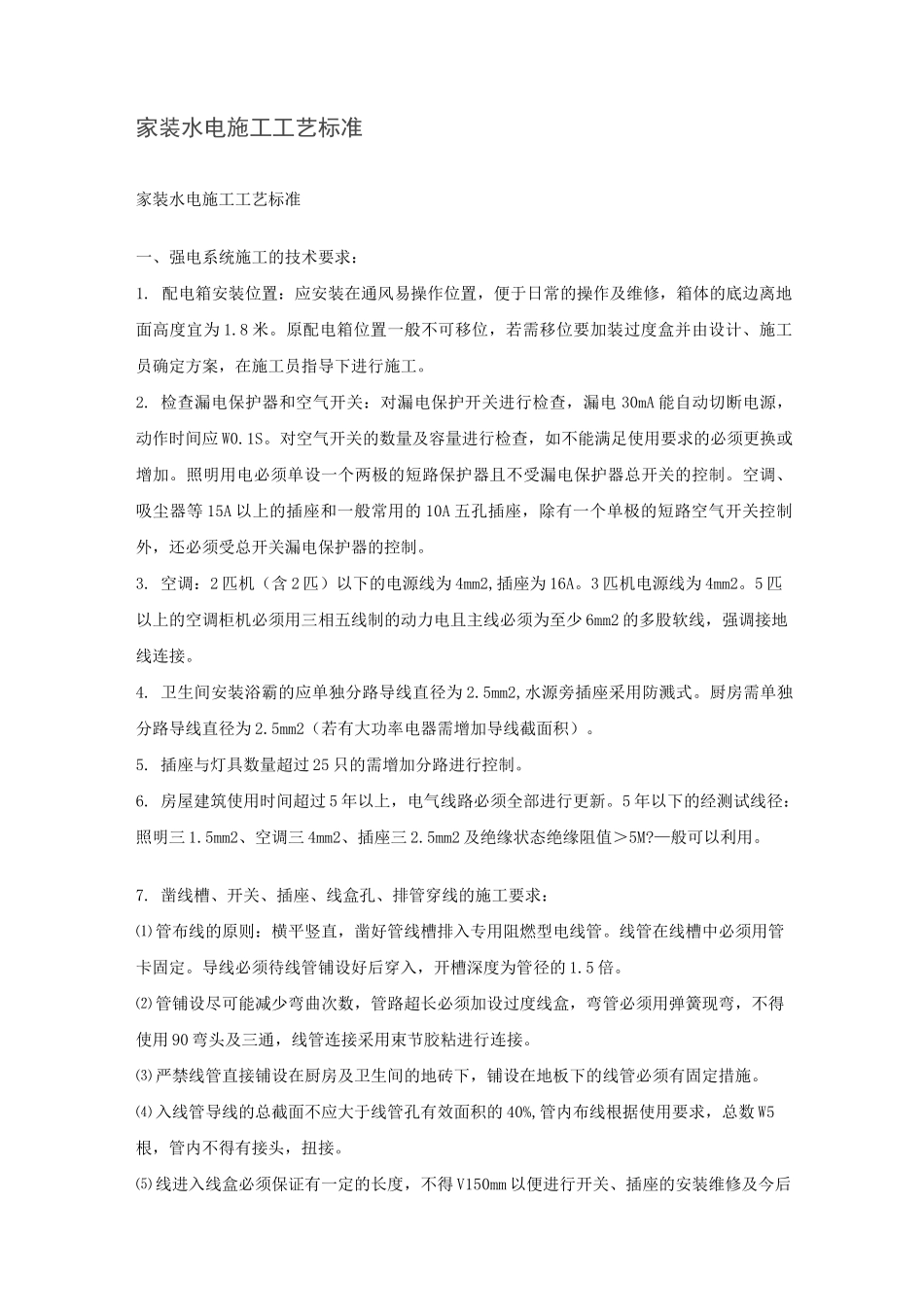

家装水电施工工艺标准

家装水电施工工艺标准家装水电施工工艺标准一、强电系统施工的技术要求：1. 配电箱安装位置：应安装在通风易操作位置，便于日常的操作及维修，箱体的底边离地面高度宜为 1.8 米。原配电箱位置一般不可移位，若需移位要加装过度盒并由设计、施工员确定方案，在施工员指导下进行施工。2. 检查漏电保护器和空气开关：对漏电保护开关进行检查，漏电 30mA 能自动切断电源，动作时间应 W0.1S。对空气开关的数量及容量进行检查，如不能满足使用要求的必须更换或增加。照明用电必须单设一个两极的短路保护器且不受漏电保护器总开关的控制。空调、吸尘器等 15A 以上的插座和一般常用的 10A 五孔插座，除有一个单极的短路空气开关控制外，还必须受总开关漏电保护器的控制。3. 空调：2 匹机（含 2 匹）以下的电源线为 4mm2,插座为 16A。3 匹机电源线为 4mm2。5 匹以上的空调柜机必须用三相五线制的动力电且主线必须为至少 6mm2 的多股软线，强调接地线连接。4. 卫生间安装浴霸的应单独分路导线直径为 2.5mm2,水源旁插座采用防溅式。厨房需单独分路导线直径为 2.5mm2（若有大功率电器需增加导线截面积）。5. 插座与灯具数量超过 25 只的需增加分路进行控制。6. 房屋建筑使用时间超过 5 年以上，电气线路必须全部进行更新。5 年以下的经测试线径：照明三 1.5mm2、空调三 4mm2、插座三 2.5mm2 及绝缘状态绝缘阻值＞5M?—般可以利用。7. 凿线槽、开关、插座、线盒孔、排管穿线的施工要求：⑴ 管布线的原则：横平竖直，凿好管线槽排入专用阻燃型电线管。线管在线槽中必须用管卡固定。导线必须待线管铺设好后穿入，开槽深度为管径的 1.5 倍。⑵ 管铺设尽可能减少弯曲次数，管路超长必须加设过度线盒，弯管必须用弹簧现弯，不得使用 90 弯头及三通，线管连接采用束节胶粘进行连接。⑶ 严禁线管直接铺设在厨房及卫生间的地砖下，铺设在地板下的线管必须有固定措施。⑷ 入线管导线的总截面不应大于线管孔有效面积的 40%,管内布线根据使用要求，总数 W5根，管内不得有接头，扭接。⑸ 线进入线盒必须保证有一定的长度，不得 V150mm 以便进行开关、插座的安装维修及今后的导线更换。⑹ 线色标：配电箱及各回路配线均需按要求进行分色。接地线（PE）为黄绿双色线。⑺ 地线（PE）截面的要求：相线截面积在 16mm2 以下 PE 线截面积与相线截面积相同。16m2以上的 PE 线截面积为相线的一半。二、弱电系统施工的技术...
