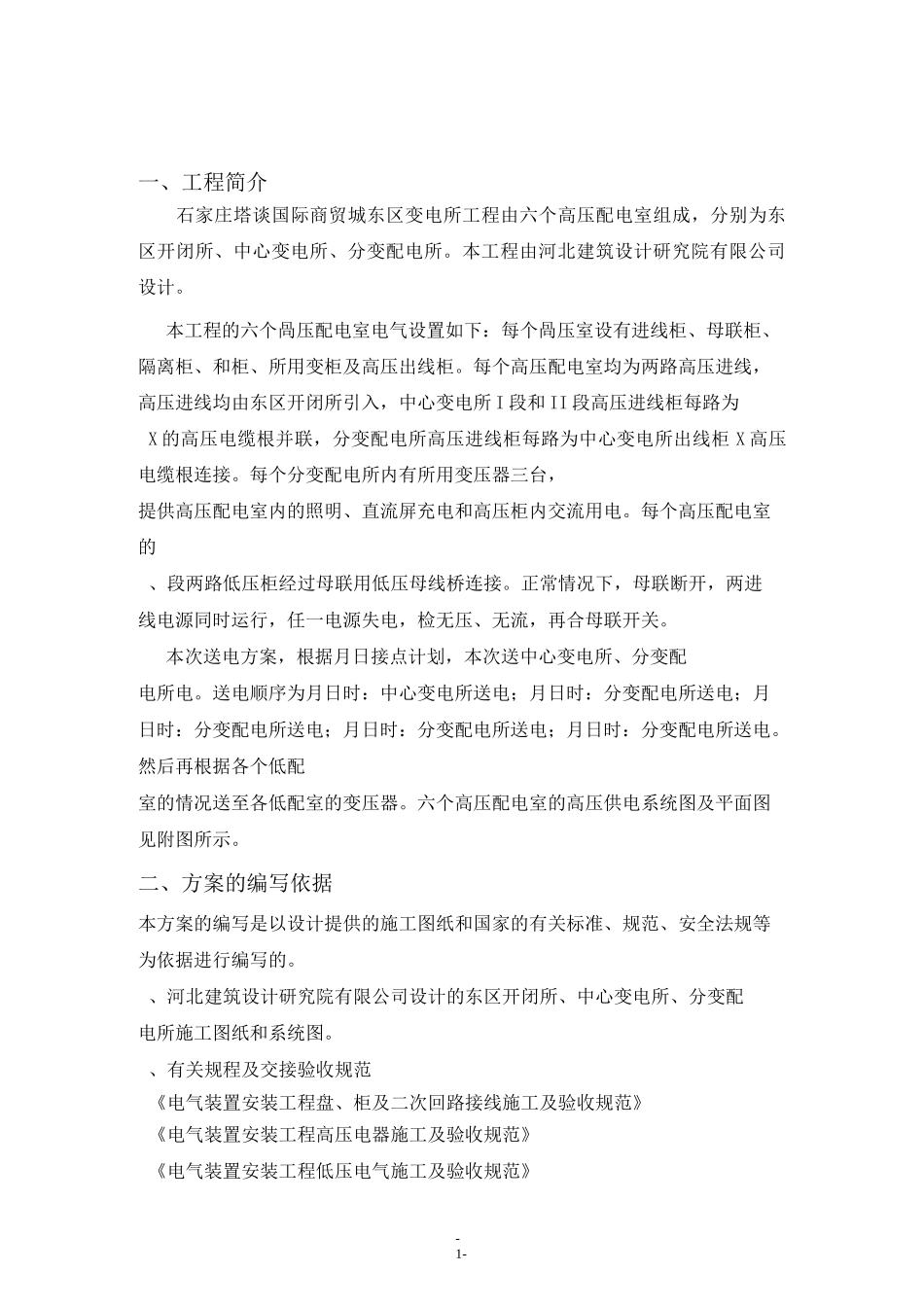

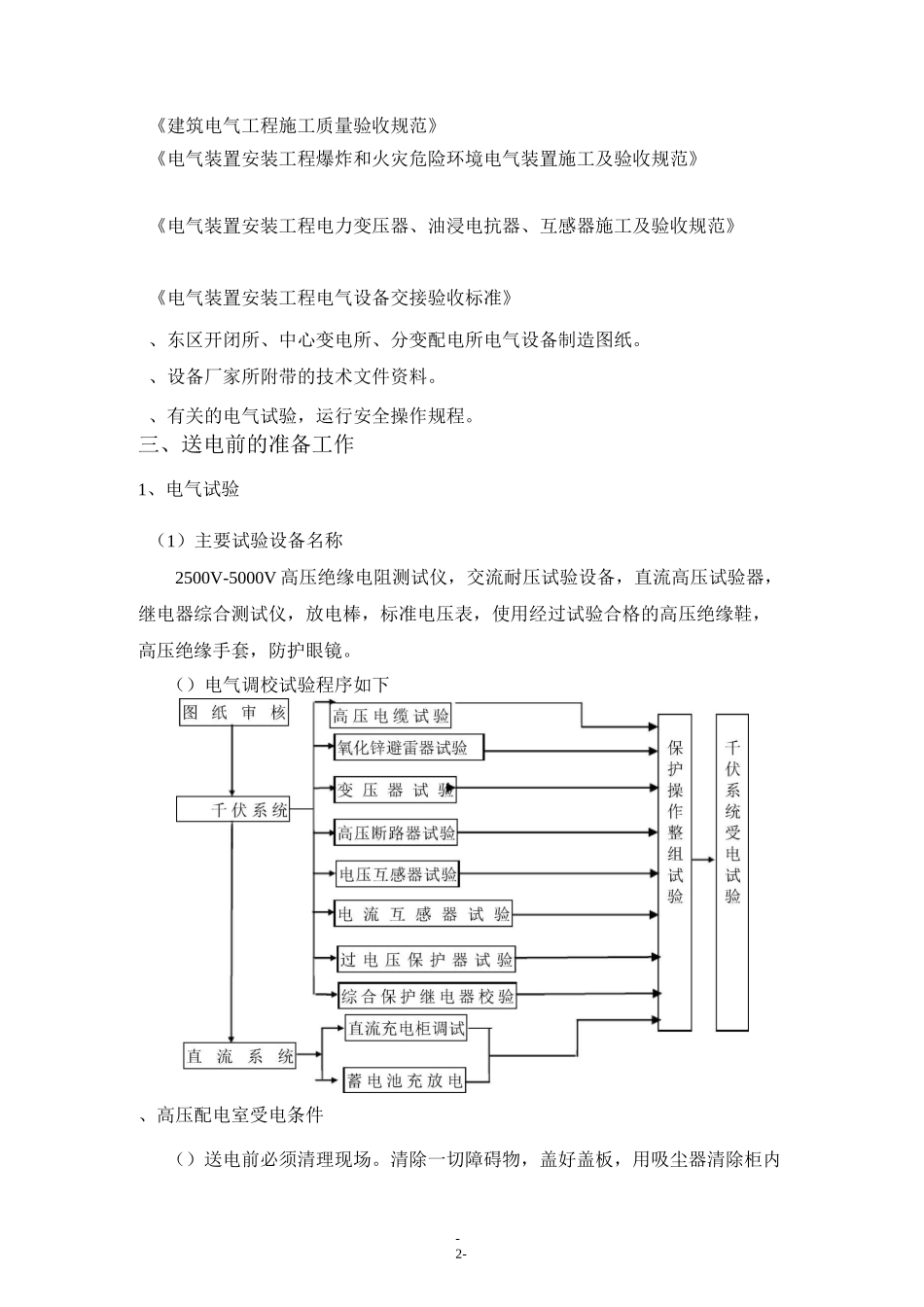

-0-10KV 高配室受送电方案审批:审核:编制:日期:-1-一、工程简介石家庄塔谈国际商贸城东区变电所工程由六个高压配电室组成，分别为东区开闭所、中心变电所、分变配电所。本工程由河北建筑设计研究院有限公司设计。本工程的六个咼压配电室电气设置如下：每个咼压室设有进线柜、母联柜、隔离柜、和柜、所用变柜及高压出线柜。每个高压配电室均为两路高压进线，高压进线均由东区开闭所引入，中心变电所 I 段和 II 段高压进线柜每路为X 的高压电缆根并联，分变配电所高压进线柜每路为中心变电所出线柜 X 高压电缆根连接。每个分变配电所内有所用变压器三台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。每个高压配电室的、段两路低压柜经过母联用低压母线桥连接。正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。本次送电方案，根据月日接点计划，本次送中心变电所、分变配电所电。送电顺序为月日时：中心变电所送电；月日时：分变配电所送电；月日时：分变配电所送电；月日时：分变配电所送电；月日时：分变配电所送电。然后再根据各个低配室的情况送至各低配室的变压器。六个高压配电室的高压供电系统图及平面图见附图所示。二、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。、河北建筑设计研究院有限公司设计的东区开闭所、中心变电所、分变配电所施工图纸和系统图。、有关规程及交接验收规范《电气装置安装工程盘、柜及二次回路接线施工及验收规范》《电气装置安装工程高压电器施工及验收规范》《电气装置安装工程低压电气施工及验收规范》-2-《建筑电气工程施工质量验收规范》《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》《电气装置安装工程电气设备交接验收标准》、东区开闭所、中心变电所、分变配电所电气设备制造图纸。、设备厂家所附带的技术文件资料。、有关的电气试验，运行安全操作规程。三、送电前的准备工作1、电气试验（1）主要试验设备名称2500V-5000V 高压绝缘电阻测试仪，交流耐压试验设备，直流高压试验器，继电器综合测试仪，放电棒，标准电压表，使用经过试验合格的高压绝缘鞋，高压绝缘手套，防护眼镜。（）电气调校试验程序如下、高压配电室受电条件（）送电前必须清理现场。清除一切障碍物，盖好盖板，用吸尘器清除...
