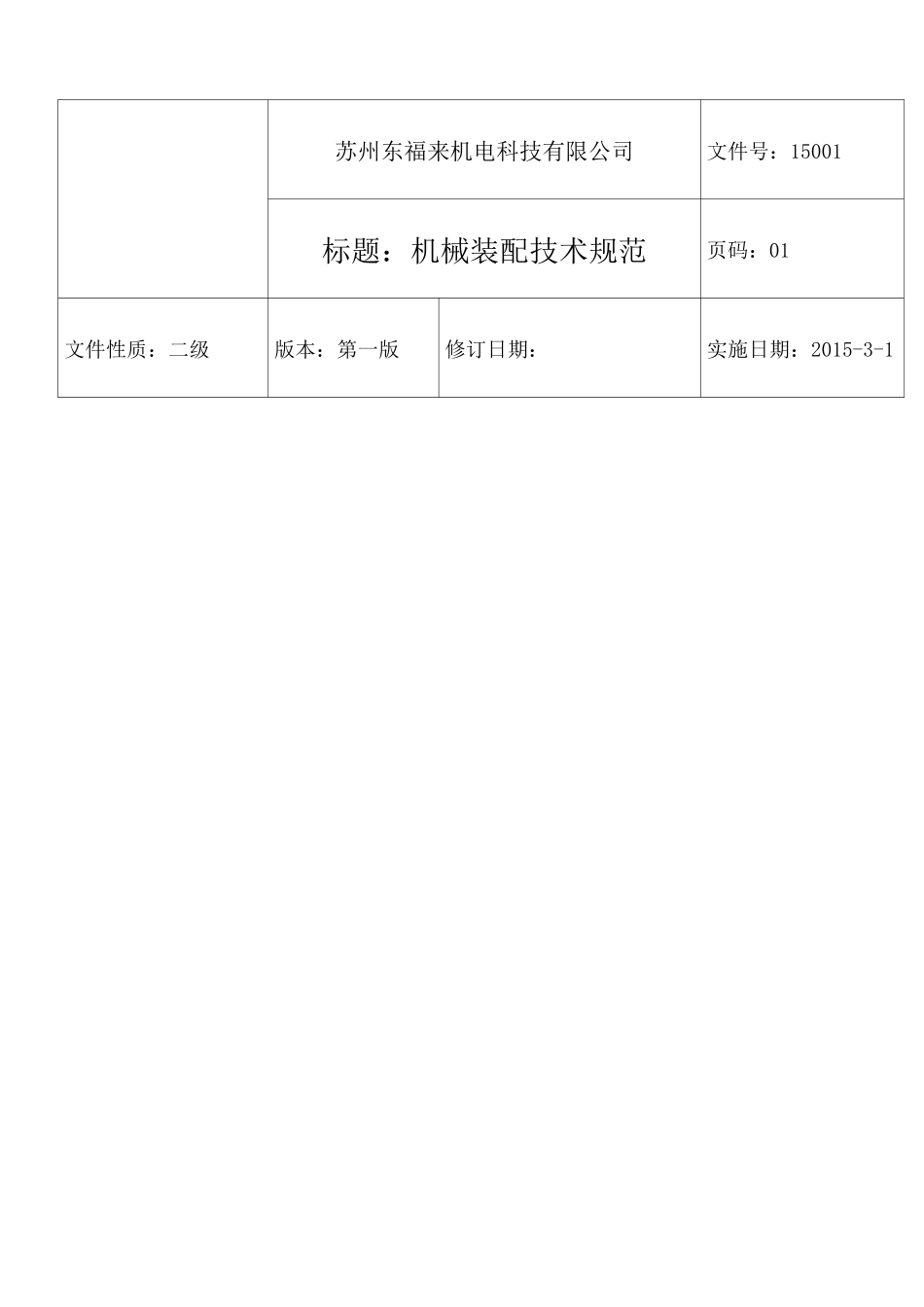

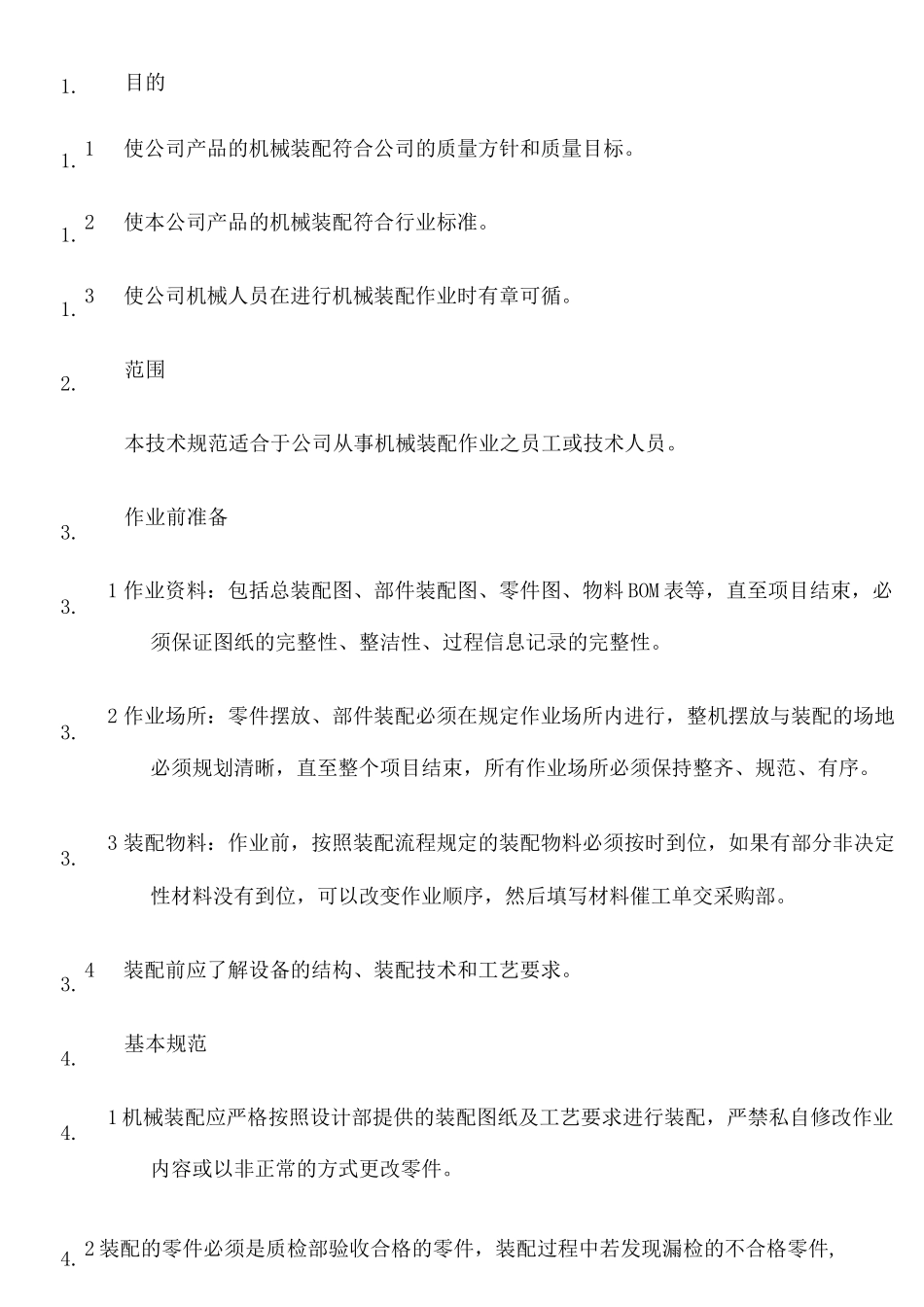

苏州东福来机电科技有限公司文件号：15001标题：机械装配技术规范页码：01文件性质：二级版本：第一版修订日期：实施日期：2015-3-1目的1使公司产品的机械装配符合公司的质量方针和质量目标。2使本公司产品的机械装配符合行业标准。3使公司机械人员在进行机械装配作业时有章可循。范围本技术规范适合于公司从事机械装配作业之员工或技术人员。作业前准备1 作业资料：包括总装配图、部件装配图、零件图、物料 BOM 表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。2 作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。3 装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序，然后填写材料催工单交采购部。4装配前应了解设备的结构、装配技术和工艺要求。基本规范1 机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。2 装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件,1.1.1.1.2.3.3.3.3.3.4.4.4.苏州东福来机电科技有限公司文件号：15001标题：机械装配技术规范页码：02文件性质：二级版本：第一版修订日期：实施日期：2015-3-14.6相配零件的配合尺寸要准确。4.7装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。4.8装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。5.联接方法5.1 螺栓联接A. 螺栓紧固时，不得采用活动扳手，每个螺母下面不得使用 1 个以上相同的垫圈，沉头螺钉拧紧后，钉头应埋入机件内，不得外露。B. —般情况下，螺纹连接应有防松弹簧垫圈，对称多个螺栓拧紧方法应采用对称顺序逐步拧紧，条形连接件应从中间向两方向对称逐步拧紧。C. 螺栓与螺母拧紧后，螺栓应露出螺母 1-2 个螺距；螺钉在紧固运动装置或维护时无须拆卸部件的场合，装配前螺丝上应加涂螺纹胶。D.有规定拧紧力矩要求的紧固件，应采用力矩扳手，按规定拧紧力矩紧固。未规定拧紧力矩的螺栓，其拧紧力矩可参考《附表》的规定。5.2 销连接A.定位销的端面一般应略高出零件表面，带螺尾的锥销装入相关零件后，其...
