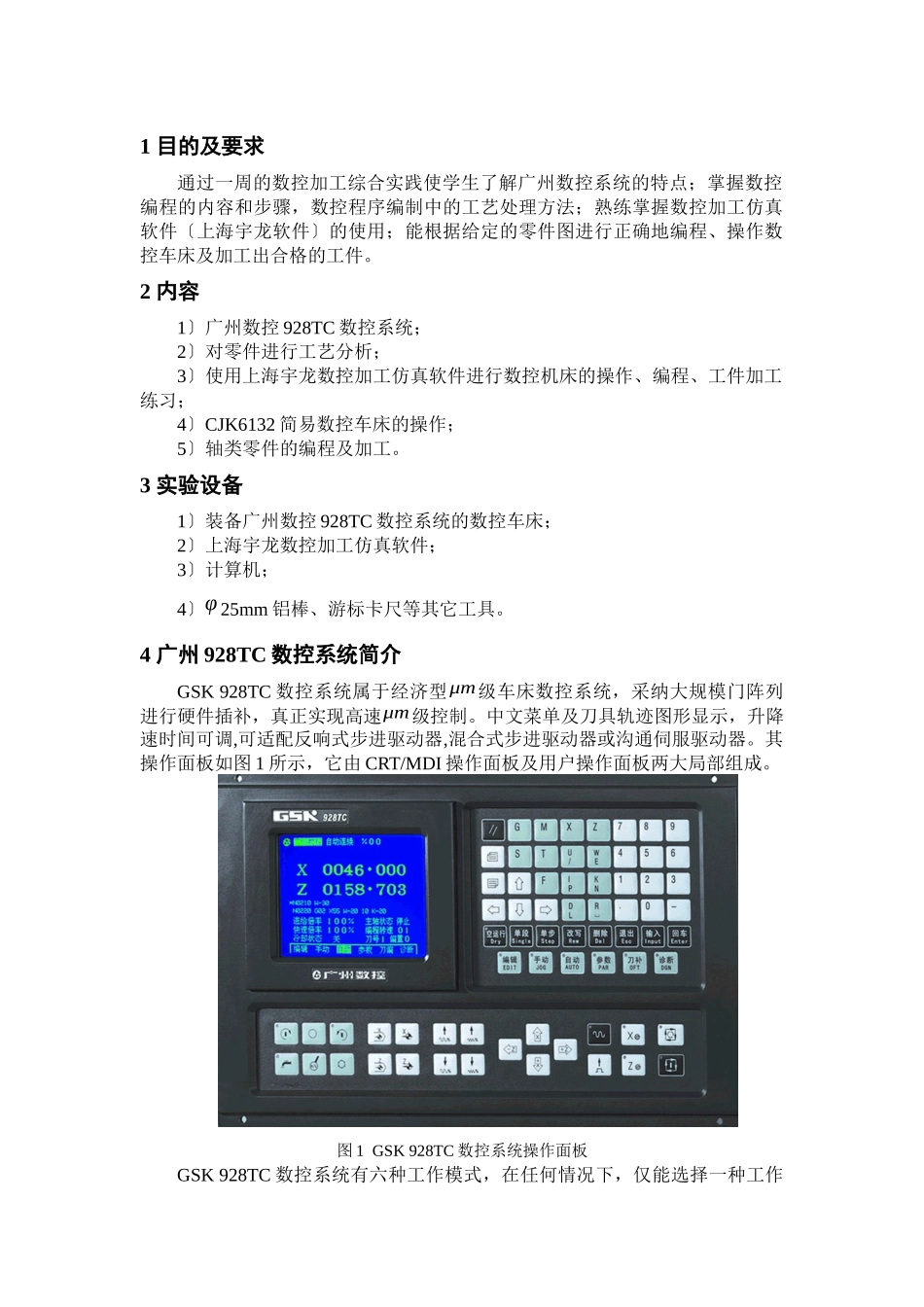

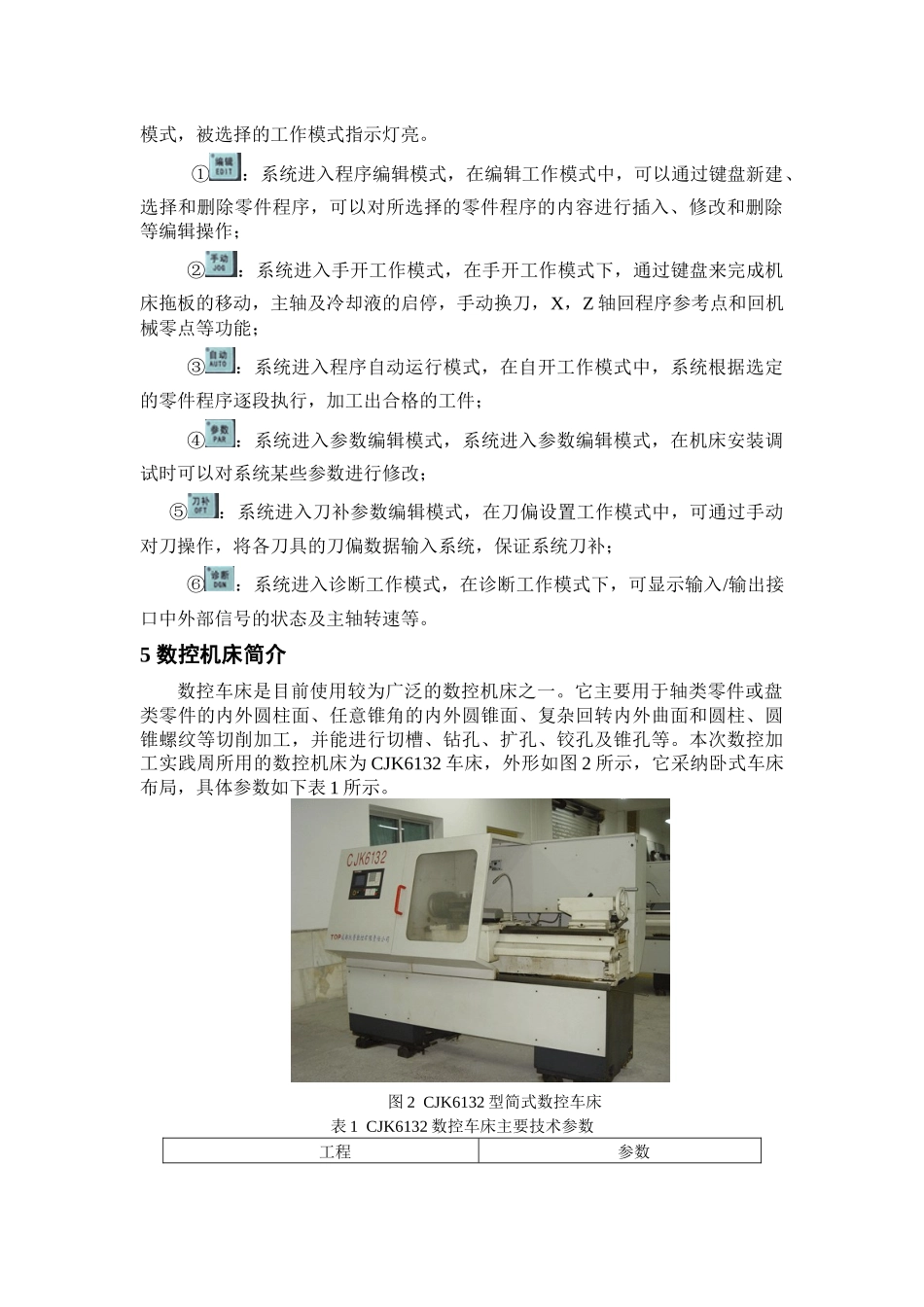

数控加工综合实践周报告书班 级： 学 号： 姓 名： 指导老师： 时 间： 重庆理工大学汽车学院实践教学及技能培训中心1 目的及要求通过一周的数控加工综合实践使学生了解广州数控系统的特点；掌握数控编程的内容和步骤，数控程序编制中的工艺处理方法；熟练掌握数控加工仿真软件〔上海宇龙软件〕的使用；能根据给定的零件图进行正确地编程、操作数控车床及加工出合格的工件。2 内容1〕广州数控 928TC 数控系统；2〕对零件进行工艺分析；3〕使用上海宇龙数控加工仿真软件进行数控机床的操作、编程、工件加工练习；4〕CJK6132 简易数控车床的操作；5〕轴类零件的编程及加工。3 实验设备1〕装备广州数控 928TC 数控系统的数控车床；2〕上海宇龙数控加工仿真软件；3〕计算机；4〕φ 25mm 铝棒、游标卡尺等其它工具。4 广州 928TC 数控系统简介GSK 928TC 数控系统属于经济型μm级车床数控系统，采纳大规模门阵列进行硬件插补，真正实现高速μm级控制。中文菜单及刀具轨迹图形显示，升降速时间可调,可适配反响式步进驱动器,混合式步进驱动器或沟通伺服驱动器。其操作面板如图 1 所示，它由 CRT/MDI 操作面板及用户操作面板两大局部组成。图 1 GSK 928TC 数控系统操作面板GSK 928TC 数控系统有六种工作模式，在任何情况下，仅能选择一种工作模式，被选择的工作模式指示灯亮。 ①：系统进入程序编辑模式，在编辑工作模式中，可以通过键盘新建、选择和删除零件程序，可以对所选择的零件程序的内容进行插入、修改和删除等编辑操作； ②：系统进入手开工作模式，在手开工作模式下，通过键盘来完成机床拖板的移动，主轴及冷却液的启停，手动换刀，X，Z 轴回程序参考点和回机械零点等功能； ③：系统进入程序自动运行模式，在自开工作模式中，系统根据选定的零件程序逐段执行，加工出合格的工件； ④：系统进入参数编辑模式，系统进入参数编辑模式，在机床安装调试时可以对系统某些参数进行修改； ⑤：系统进入刀补参数编辑模式，在刀偏设置工作模式中，可通过手动对刀操作，将各刀具的刀偏数据输入系统，保证系统刀补； ⑥：系统进入诊断工作模式，在诊断工作模式下，可显示输入/输出接口中外部信号的状态及主轴转速等。5 数控机床简介数控车床是目前使用较为广泛的数控机床之一。它主要用于轴类零件或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂回转内外曲面和圆柱、圆锥螺纹等切削加工，并能进行切槽、钻孔...
