数控编程实训报告doc

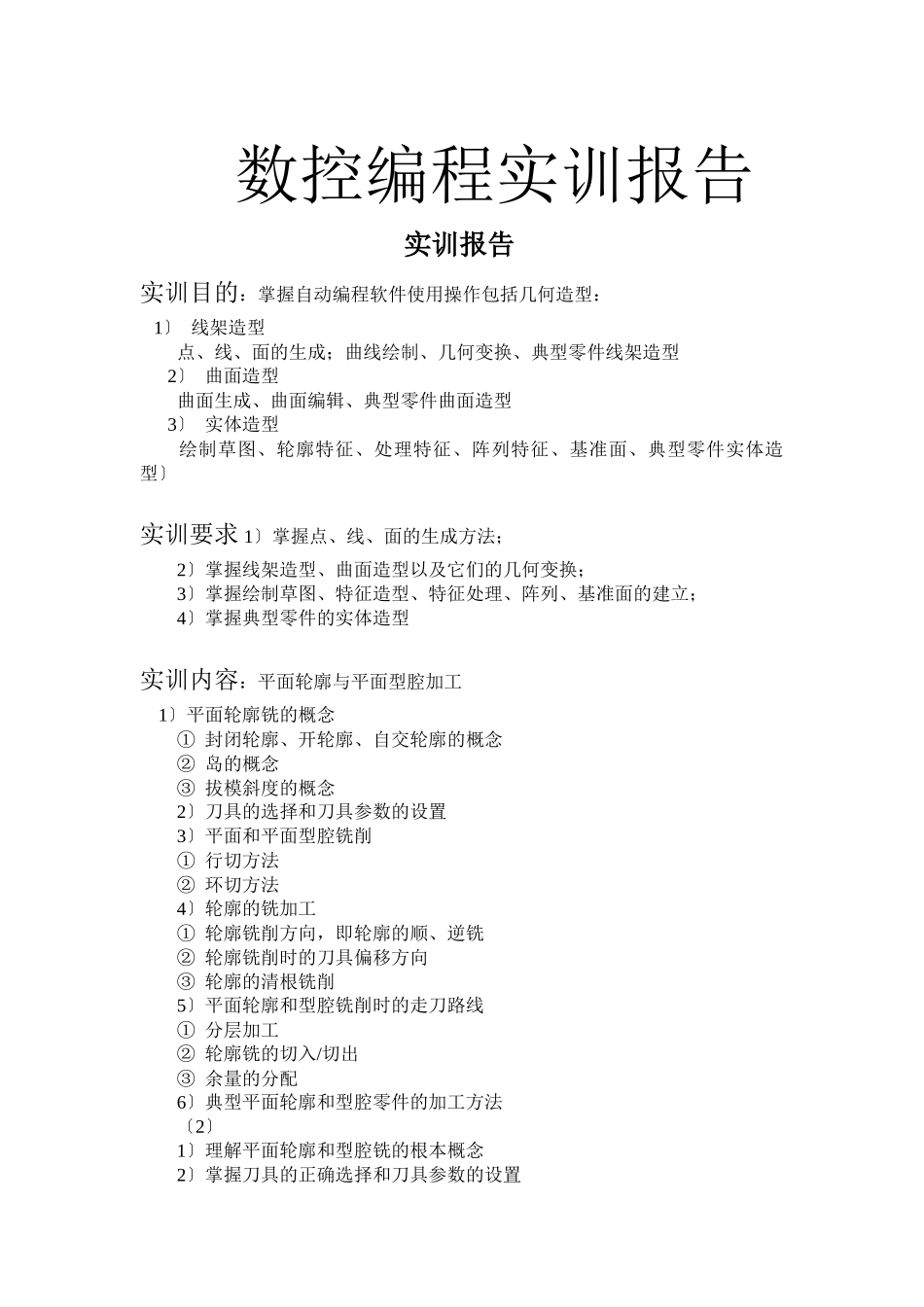

数控编程实训报告doc_第1页
1/6

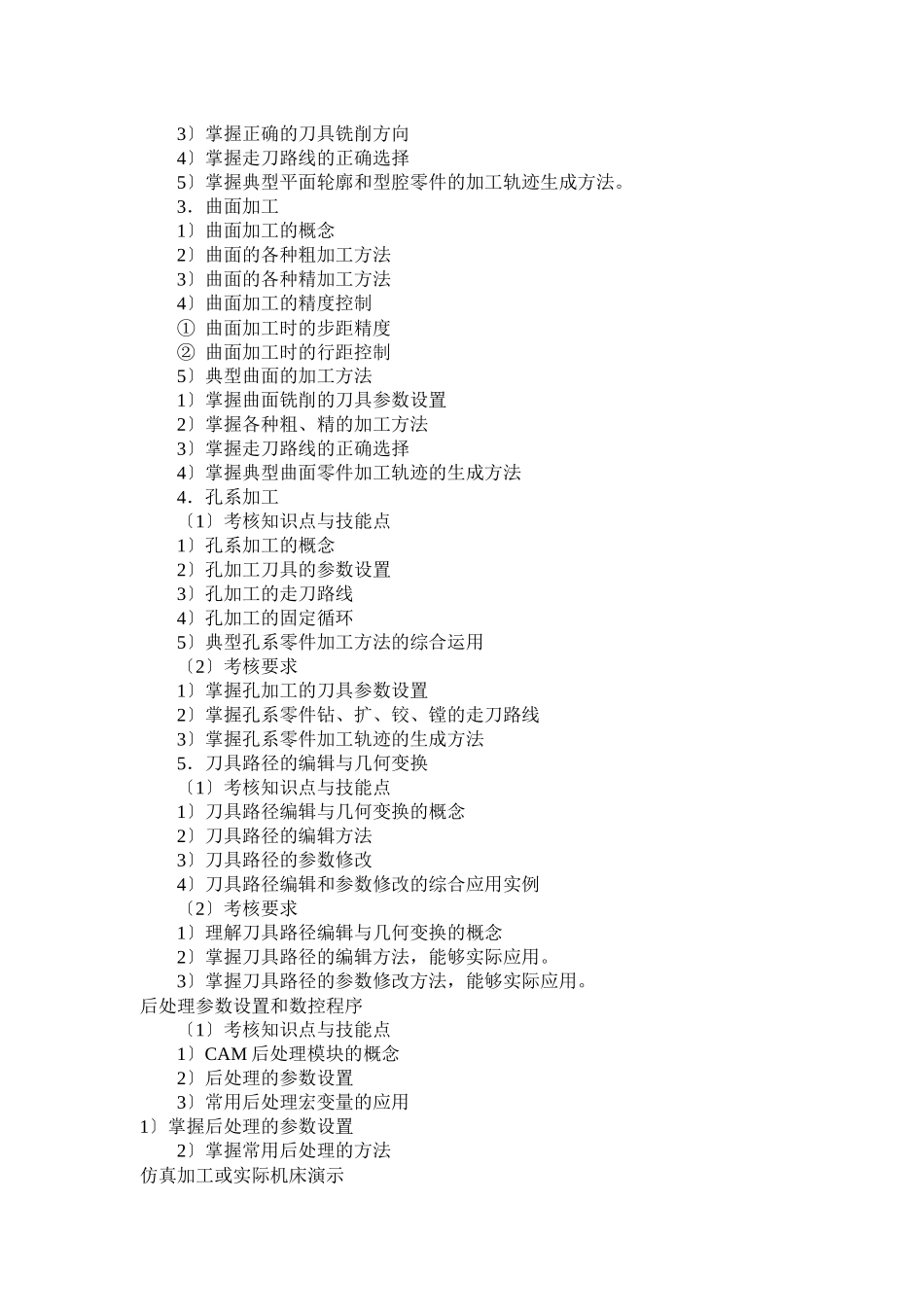

数控编程实训报告doc_第2页
2/6

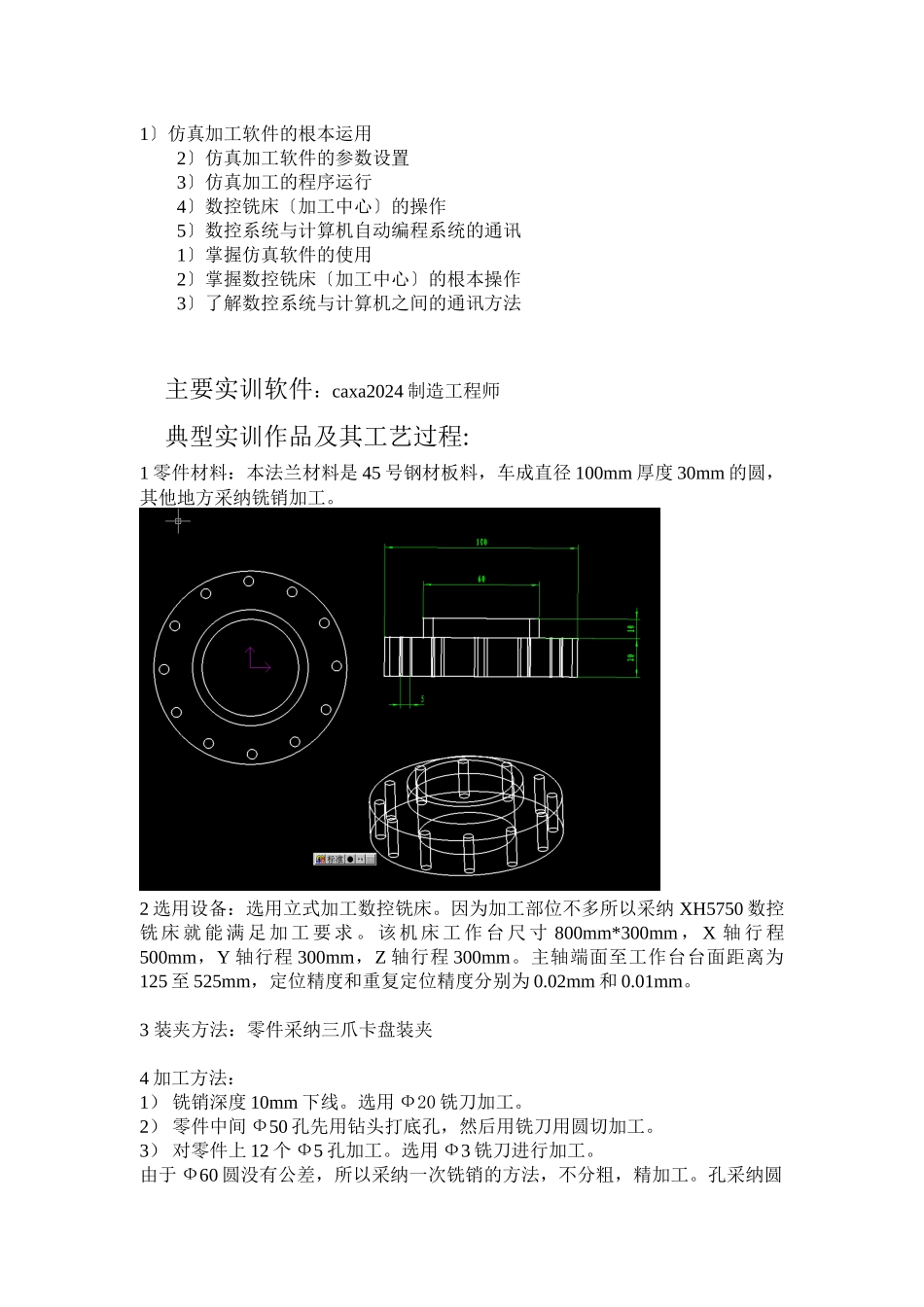

数控编程实训报告doc_第3页
3/6
数控编程实训报告实训报告 实训目的:掌握自动编程软件使用操作包括几何造型: 1〕 线架造型点、线、面的生成;曲线绘制、几何变换、典型零件线架造型2〕 曲面造型 曲面生成、曲面编辑、典型零件曲面造型3〕 实体造型 绘制草图、轮廓特征、处理特征、阵列特征、基准面、典型零件实体造型〕实训要求 1〕掌握点、线、面的生成方法; 2〕掌握线架造型、曲面造型以及它们的几何变换; 3〕掌握绘制草图、特征造型、特征处理、阵列、基准面的建立; 4〕掌握典型零件的实体造型实训内容:平面轮廓与平面型腔加工 1〕平面轮廓铣的概念 ① 封闭轮廓、开轮廓、自交轮廓的概念 ② 岛的概念 ③ 拔模斜度的概念 2〕刀具的选择和刀具参数的设置 3〕平面和平面型腔铣削 ① 行切方法 ② 环切方法 4〕轮廓的铣加工 ① 轮廓铣削方向,即轮廓的顺、逆铣 ② 轮廓铣削时的刀具偏移方向 ③ 轮廓的清根铣削 5〕平面轮廓和型腔铣削时的走刀路线 ① 分层加工 ② 轮廓铣的切入/切出 ③ 余量的分配 6〕典型平面轮廓和型腔零件的加工方法 〔2〕 1〕理解平面轮廓和型腔铣的根本概念 2〕掌握刀具的正确选择和刀具参数的设置 3〕掌握正确的刀具铣削方向 4〕掌握走刀路线的正确选择 5〕掌握典型平面轮廓和型腔零件的加工轨迹生成方法。 3.曲面加工 1〕曲面加工的概念 2〕曲面的各种粗加工方法 3〕曲面的各种精加工方法 4〕曲面加工的精度控制 ① 曲面加工时的步距精度 ② 曲面加工时的行距控制 5〕典型曲面的加工方法 1〕掌握曲面铣削的刀具参数设置 2〕掌握各种粗、精的加工方法 3〕掌握走刀路线的正确选择 4〕掌握典型曲面零件加工轨迹的生成方法 4.孔系加工 〔1〕考核知识点与技能点 1〕孔系加工的概念 2〕孔加工刀具的参数设置 3〕孔加工的走刀路线 4〕孔加工的固定循环 5〕典型孔系零件加工方法的综合运用 〔2〕考核要求 1〕掌握孔加工的刀具参数设置 2〕掌握孔系零件钻、扩、铰、镗的走刀路线 3〕掌握孔系零件加工轨迹的生成方法 5.刀具路径的编辑与几何变换 〔1〕考核知识点与技能点 1〕刀具路径编辑与几何变换的概念 2〕刀具路径的编辑方法 3〕刀具路径的参数修改 4〕刀具路径编辑和参数修改的综合应用实例 〔2〕考核要求 1〕理解刀具路径编辑与几何变换的概念 2〕掌握刀具路径的编辑方法,能够实际应用。 3〕掌握刀具路径的参数修改方法,能够实际应用。后处理参数设置和数控程序 〔...
