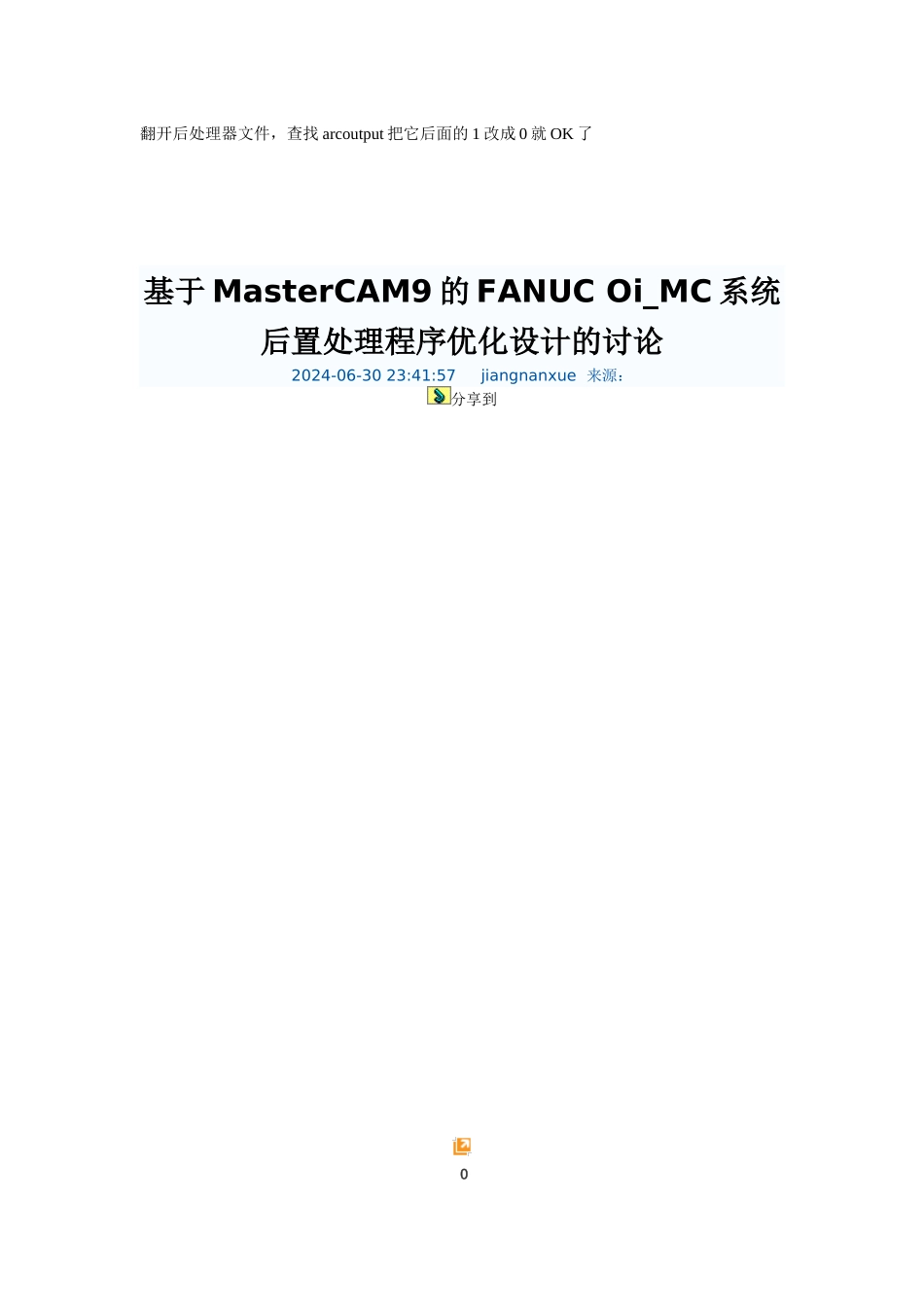

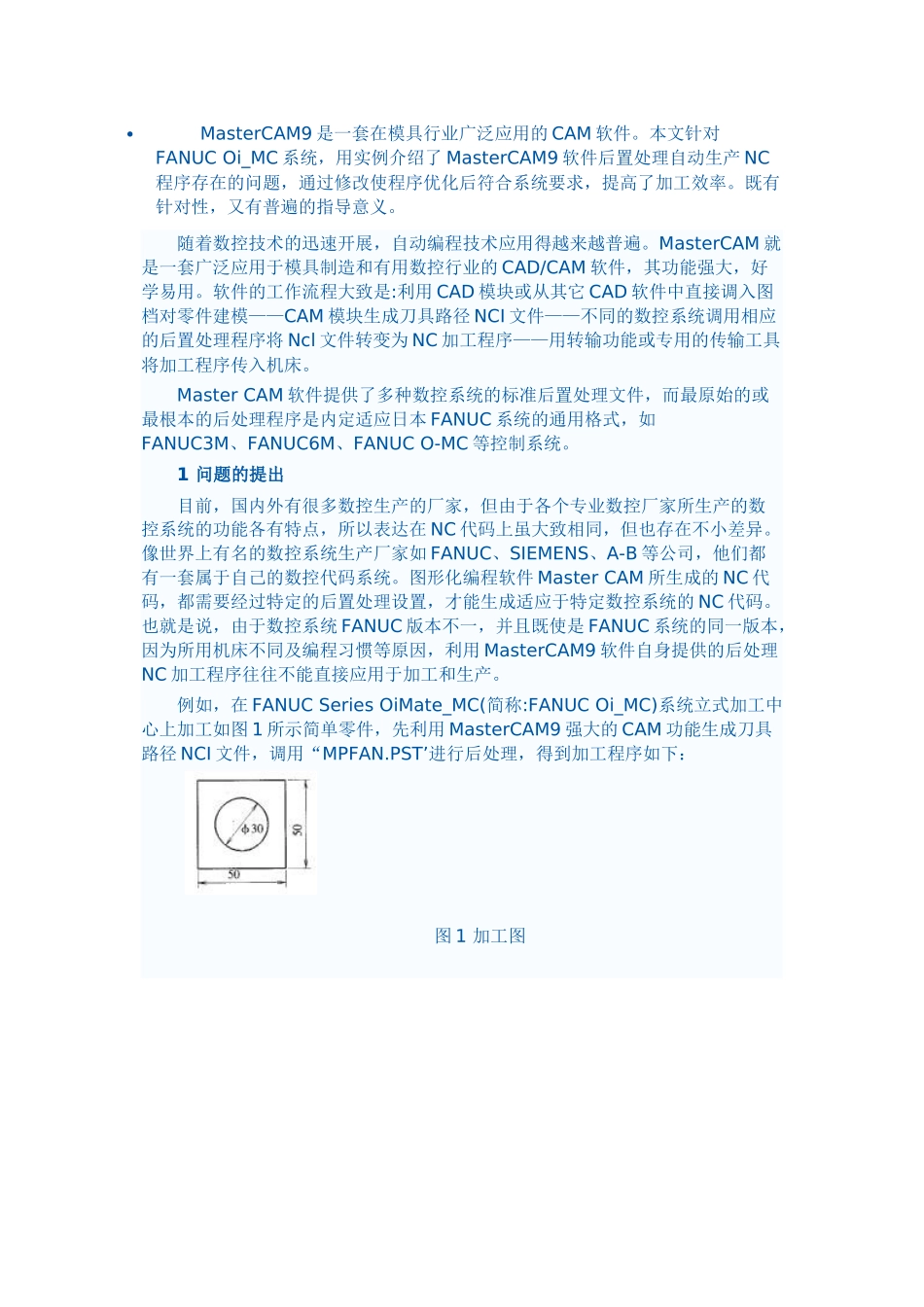

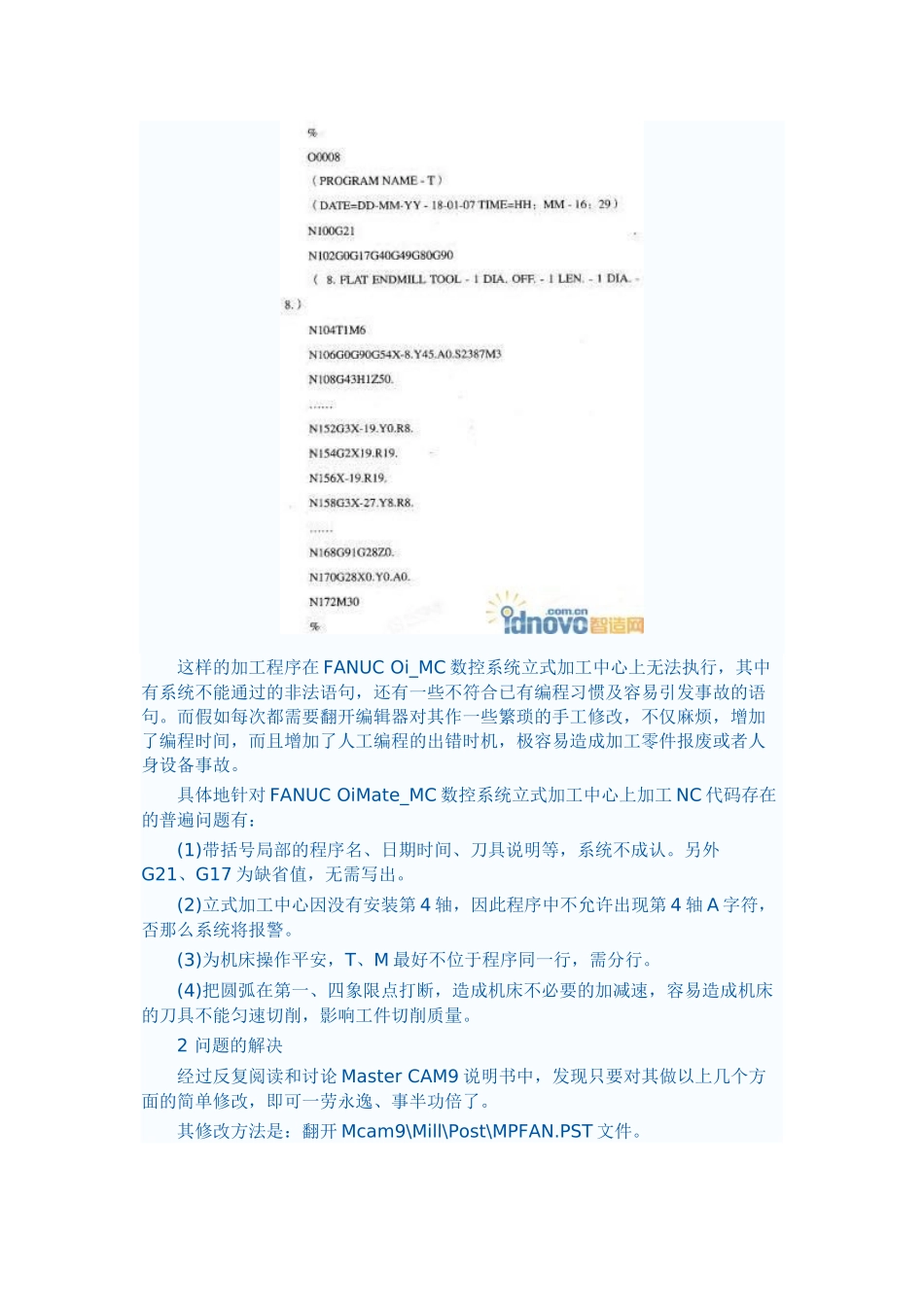

翻开后处理器文件,查找 arcoutput 把它后面的 1 改成 0 就 OK 了基于 MasterCAM9 的 FANUC Oi_MC 系统后置处理程序优化设计的讨论 2024-06-30 23:41:57 jiangnanxue 来源:分享到 0 MasterCAM9 是一套在模具行业广泛应用的 CAM 软件。本文针对FANUC Oi_MC 系统,用实例介绍了 MasterCAM9 软件后置处理自动生产 NC程序存在的问题,通过修改使程序优化后符合系统要求,提高了加工效率。既有针对性,又有普遍的指导意义。 随着数控技术的迅速开展,自动编程技术应用得越来越普遍。MasterCAM 就是一套广泛应用于模具制造和有用数控行业的 CAD/CAM 软件,其功能强大,好学易用。软件的工作流程大致是:利用 CAD 模块或从其它 CAD 软件中直接调入图档对零件建模——CAM 模块生成刀具路径 NCI 文件——不同的数控系统调用相应的后置处理程序将 Ncl 文件转变为 NC 加工程序——用转输功能或专用的传输工具将加工程序传入机床。 Master CAM 软件提供了多种数控系统的标准后置处理文件,而最原始的或最根本的后处理程序是内定适应日本 FANUC 系统的通用格式,如FANUC3M、FANUC6M、FANUC O-MC 等控制系统。 1 问题的提出 目前,国内外有很多数控生产的厂家,但由于各个专业数控厂家所生产的数控系统的功能各有特点,所以表达在 NC 代码上虽大致相同,但也存在不小差异。像世界上有名的数控系统生产厂家如 FANUC、SIEMENS、A-B 等公司,他们都有一套属于自己的数控代码系统。图形化编程软件 Master CAM 所生成的 NC 代码,都需要经过特定的后置处理设置,才能生成适应于特定数控系统的 NC 代码。也就是说,由于数控系统 FANUC 版本不一,并且既使是 FANUC 系统的同一版本,因为所用机床不同及编程习惯等原因,利用 MasterCAM9 软件自身提供的后处理NC 加工程序往往不能直接应用于加工和生产。 例如,在 FANUC Series OiMate_MC(简称:FANUC Oi_MC)系统立式加工中心上加工如图 1 所示简单零件,先利用 MasterCAM9 强大的 CAM 功能生成刀具路径 NCI 文件,调用“MPFAN.PST’进行后处理,得到加工程序如下: 图 1 加工图 这样的加工程序在 FANUC Oi_MC 数控系统立式加工中心上无法执行,其中有系统不能通过的非法语句,还有一些不符合已有编程习惯及容易引发事故的语句。而假如每次都需要翻开编辑器对其作一些繁琐的手工修改,不仅麻烦,增加了编程时间,而且增加了...
