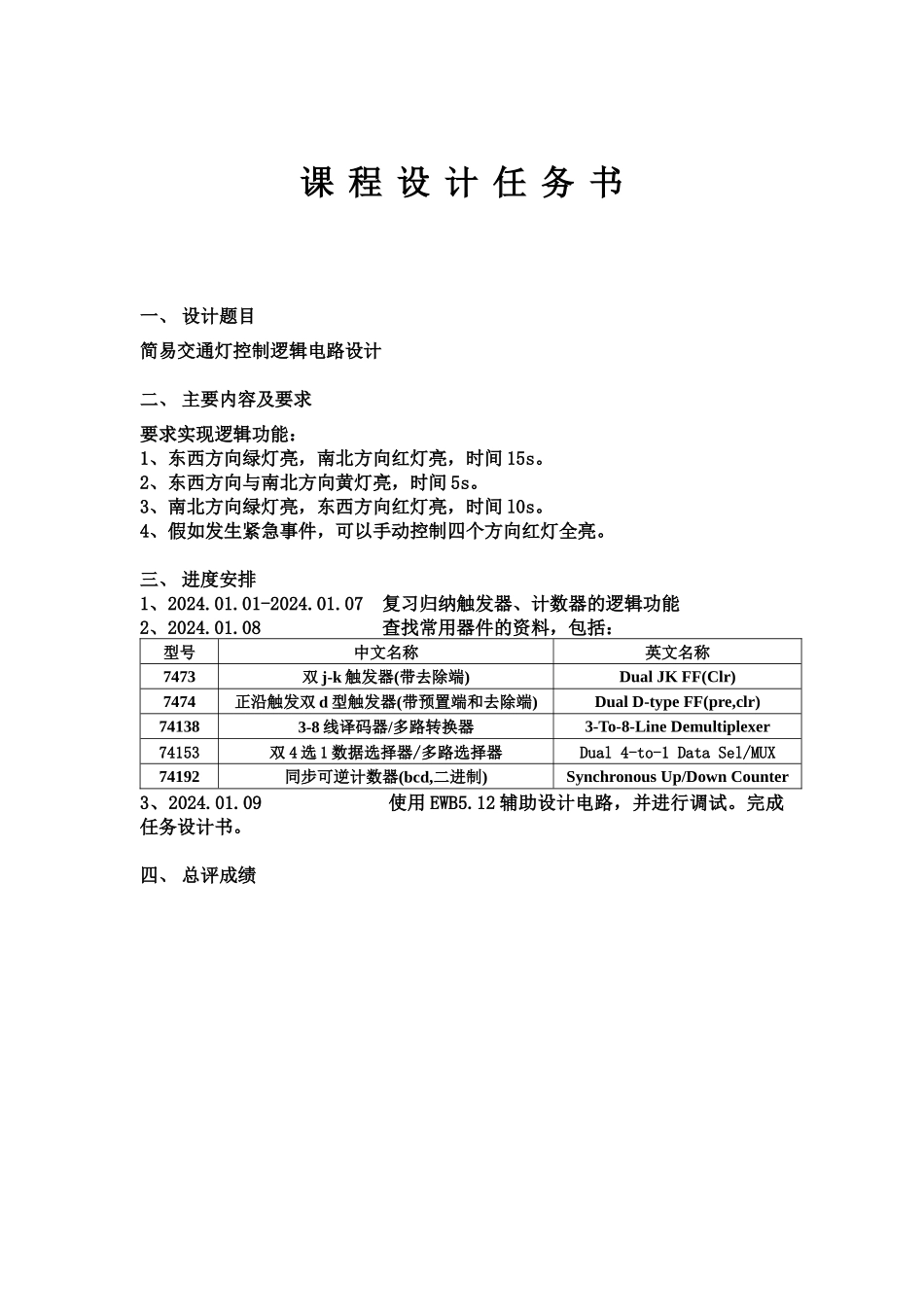

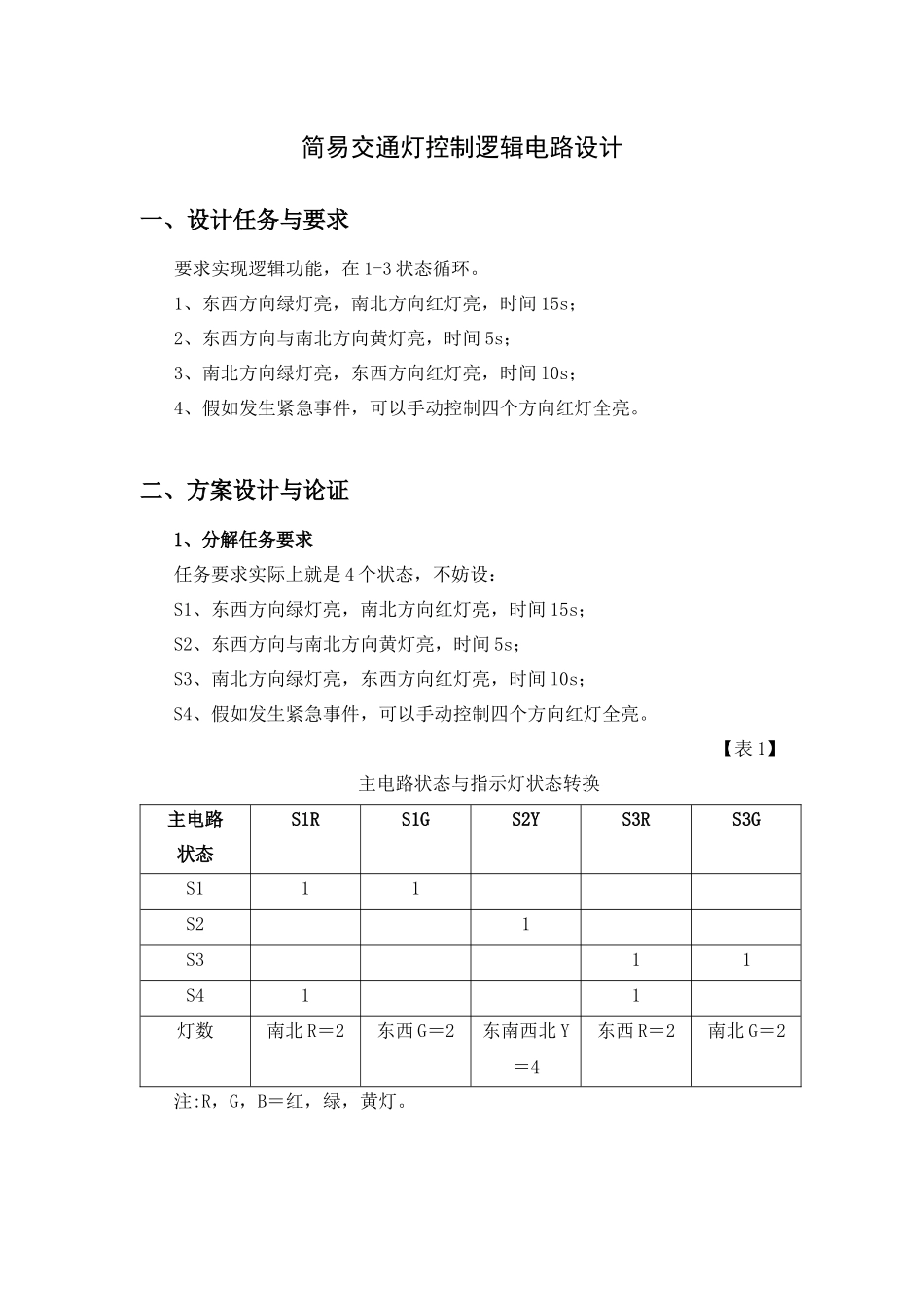

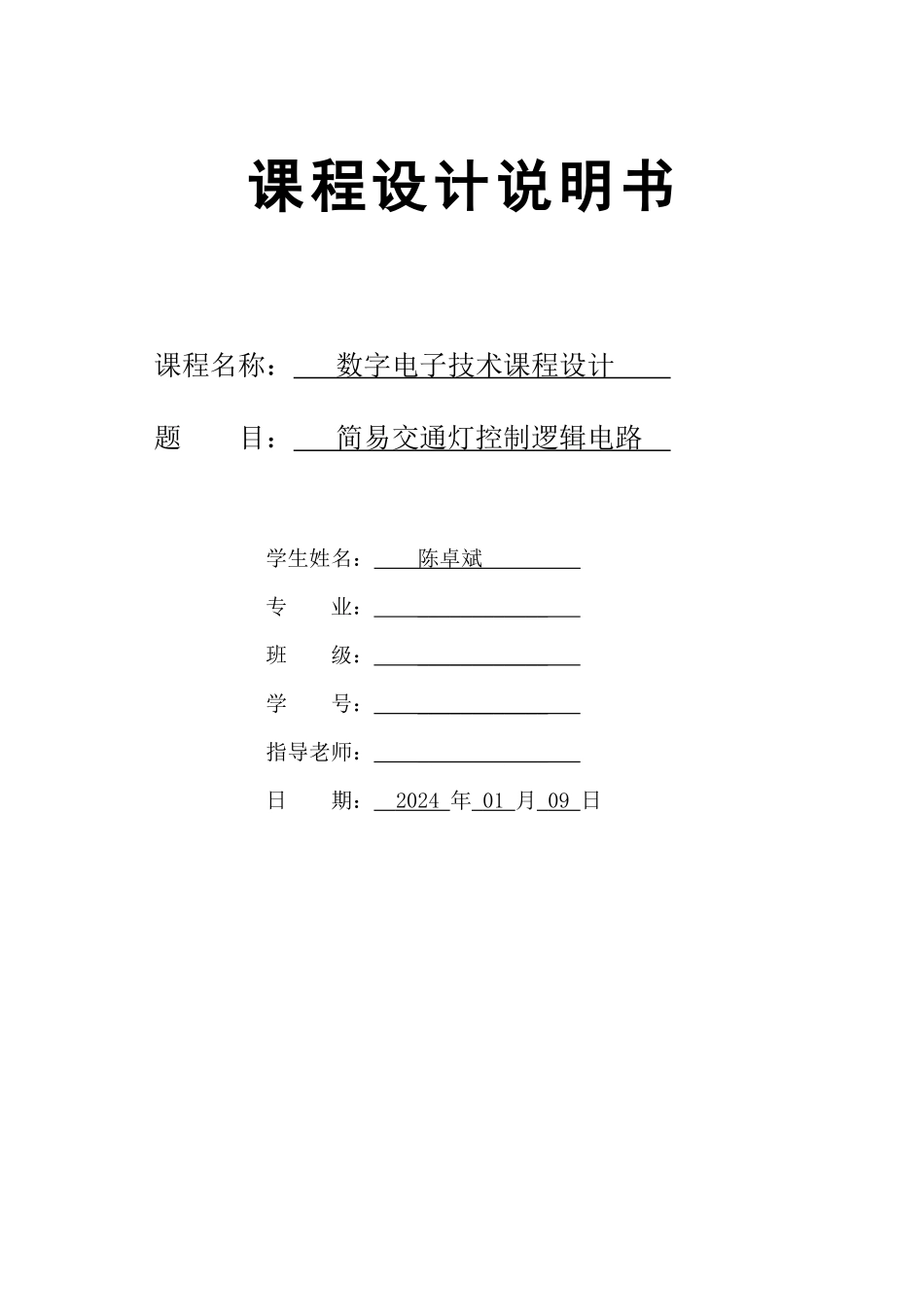

课程设计说明书课程名称： 数字电子技术课程设计 题 目： 简易交通灯控制逻辑电路 学生姓名： 陈卓斌 专 业： ____________ 班 级： ____________ 学 号： ____________ 指导老师： ____________ 日 期： 2024 年 01 月 09 日 课 程 设 计 任 务 书一、 设计题目简易交通灯控制逻辑电路设计二、 主要内容及要求要求实现逻辑功能：1、东西方向绿灯亮，南北方向红灯亮，时间 15s。2、东西方向与南北方向黄灯亮，时间 5s。3、南北方向绿灯亮，东西方向红灯亮，时间 l0s。4、假如发生紧急事件，可以手动控制四个方向红灯全亮。三、 进度安排1、2024.01.01-2024.01.07 复习归纳触发器、计数器的逻辑功能2、2024.01.08 查找常用器件的资料，包括：型号中文名称英文名称7473双 j-k 触发器(带去除端)Dual JK FF(Clr)7474正沿触发双 d 型触发器(带预置端和去除端)Dual D-type FF(pre,clr)741383-8 线译码器/多路转换器3-To-8-Line Demultiplexer74153双 4 选 1 数据选择器/多路选择器Dual 4-to-1 Data Sel/MUX74192同步可逆计数器(bcd,二进制)Synchronous Up/Down Counter3、2024.01.09 使用 EWB5.12 辅助设计电路，并进行调试。完成任务设计书。四、 总评成绩 简易交通灯控制逻辑电路设计一、设计任务与要求要求实现逻辑功能，在 1-3 状态循环。1、东西方向绿灯亮，南北方向红灯亮，时间 15s；2、东西方向与南北方向黄灯亮，时间 5s；3、南北方向绿灯亮，东西方向红灯亮，时间 l0s；4、假如发生紧急事件，可以手动控制四个方向红灯全亮。二、方案设计与论证1、分解任务要求任务要求实际上就是 4 个状态，不妨设：S1、东西方向绿灯亮，南北方向红灯亮，时间 15s；S2、东西方向与南北方向黄灯亮，时间 5s；S3、南北方向绿灯亮，东西方向红灯亮，时间 l0s；S4、假如发生紧急事件，可以手动控制四个方向红灯全亮。【表 1】主电路状态与指示灯状态转换主电路状态S1RS1GS2YS3RS3GS111S21S311S411灯数南北 R＝2东西 G＝2东南西北 Y＝4东西 R＝2南北 G＝2注:R，G，B＝红，绿，黄灯。根据【表 1】可知，设计电路只需要 5 组输出端控制指示灯，指示灯都是以2 个或 4 个一组。总计需要4×3=12个灯。2、输出指示灯状态设计〔显示电路〕【图 1】显示电路设计▲3、主电路设计①、主电路实现 S1→S2→S3 状态的转换，↑ ↓②、另外可以在任何一个状态进入 S4，并能恢复正常工...
