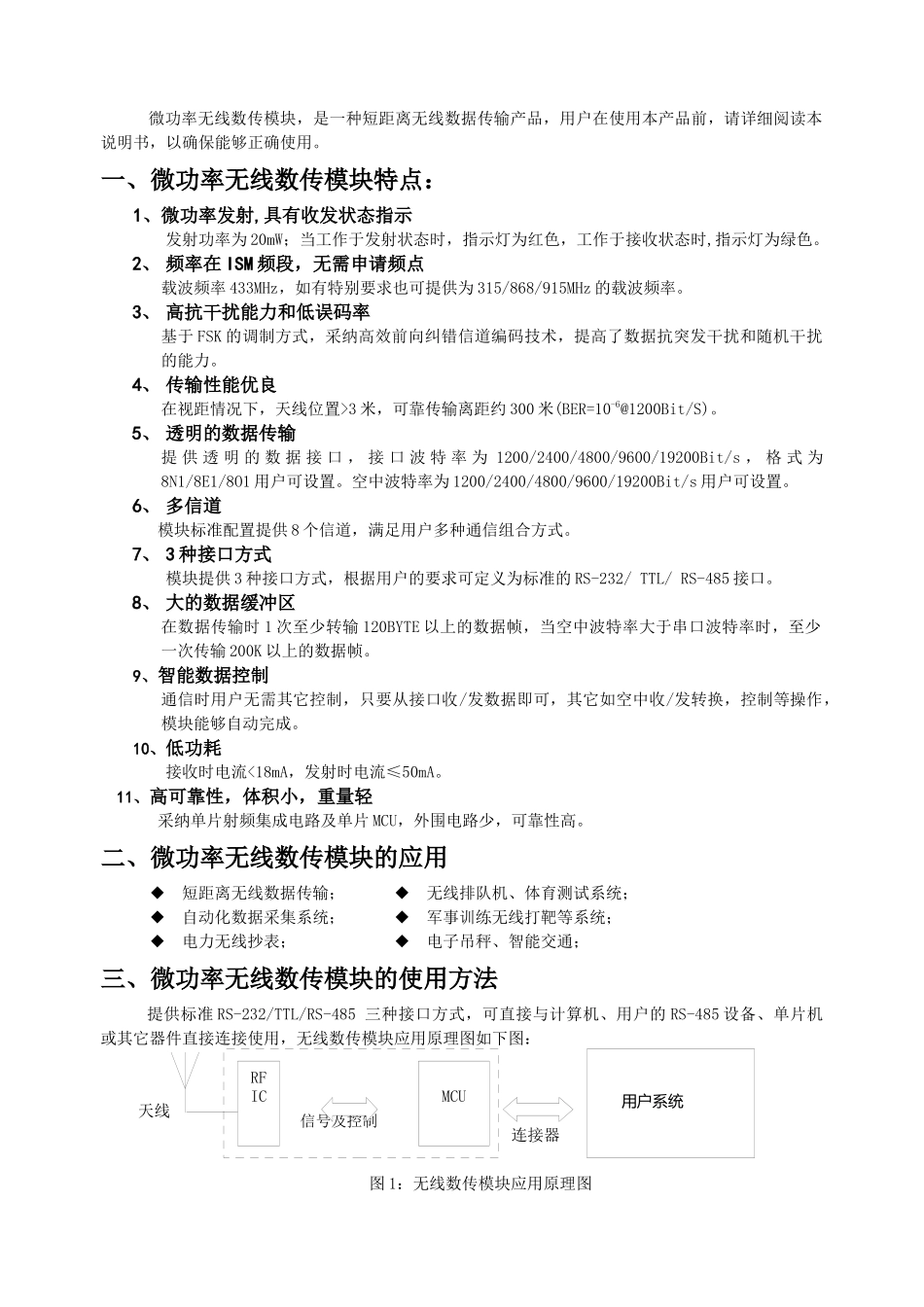

微功率无线数传模块使用说明书目录一、微功率无线数传模块特点二、微功率无线数传模块的应用三、微功率无线数传模块的使用方法四．无线模块的组网应用及编程时注意事项五．微功率无线数传模块的技术指标六、技术支持及售后服务 信号及控制 RFICMCU 用户系统 微功率无线数传模块，是一种短距离无线数据传输产品，用户在使用本产品前，请详细阅读本说明书，以确保能够正确使用。一、微功率无线数传模块特点：1、微功率发射,具有收发状态指示发射功率为 20mW；当工作于发射状态时，指示灯为红色，工作于接收状态时,指示灯为绿色。2、 频率在 ISM 频段，无需申请频点载波频率 433MHz，如有特别要求也可提供为 315/868/915MHz 的载波频率。3、 高抗干扰能力和低误码率基于 FSK 的调制方式，采纳高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力。4、 传输性能优良在视距情况下，天线位置>3 米，可靠传输离距约 300 米(BER=10-6@1200Bit/S)。5、 透明的数据传输提 供 透 明 的 数 据 接 口 ， 接 口 波 特 率 为 1200/2400/4800/9600/19200Bit/s ， 格 式 为8N1/8E1/8O1 用户可设置。空中波特率为 1200/2400/4800/9600/19200Bit/s 用户可设置。6、 多信道 模块标准配置提供 8 个信道，满足用户多种通信组合方式。7、 3 种接口方式模块提供 3 种接口方式，根据用户的要求可定义为标准的 RS-232/ TTL/ RS-485 接口。8、 大的数据缓冲区在数据传输时 1 次至少转输 120BYTE 以上的数据帧，当空中波特率大于串口波特率时，至少一次传输 200K 以上的数据帧。9、智能数据控制通信时用户无需其它控制，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，模块能够自动完成。10、低功耗接收时电流<18mA，发射时电流≤50mA。 11、高可靠性，体积小，重量轻 采纳单片射频集成电路及单片 MCU，外围电路少，可靠性高。二、微功率无线数传模块的应用◆ 短距离无线数据传输； ◆ 无线排队机、体育测试系统；◆ 自动化数据采集系统； ◆ 军事训练无线打靶等系统；◆ 电力无线抄表； ◆ 电子吊秤、智能交通；三、微功率无线数传模块的使用方法 提供标准 RS-232/TTL/RS-485 三种接口方式，可直接与计算机、用户的 RS-485 设备、单片机或其它器件直接连接使用，无线数传模块应用原理图如下图： 天线 连接器图 1：无线数传模块应用原理图1、电源使用直流电源，电...
