(完整版)雨水部分的设计说明及设计计算

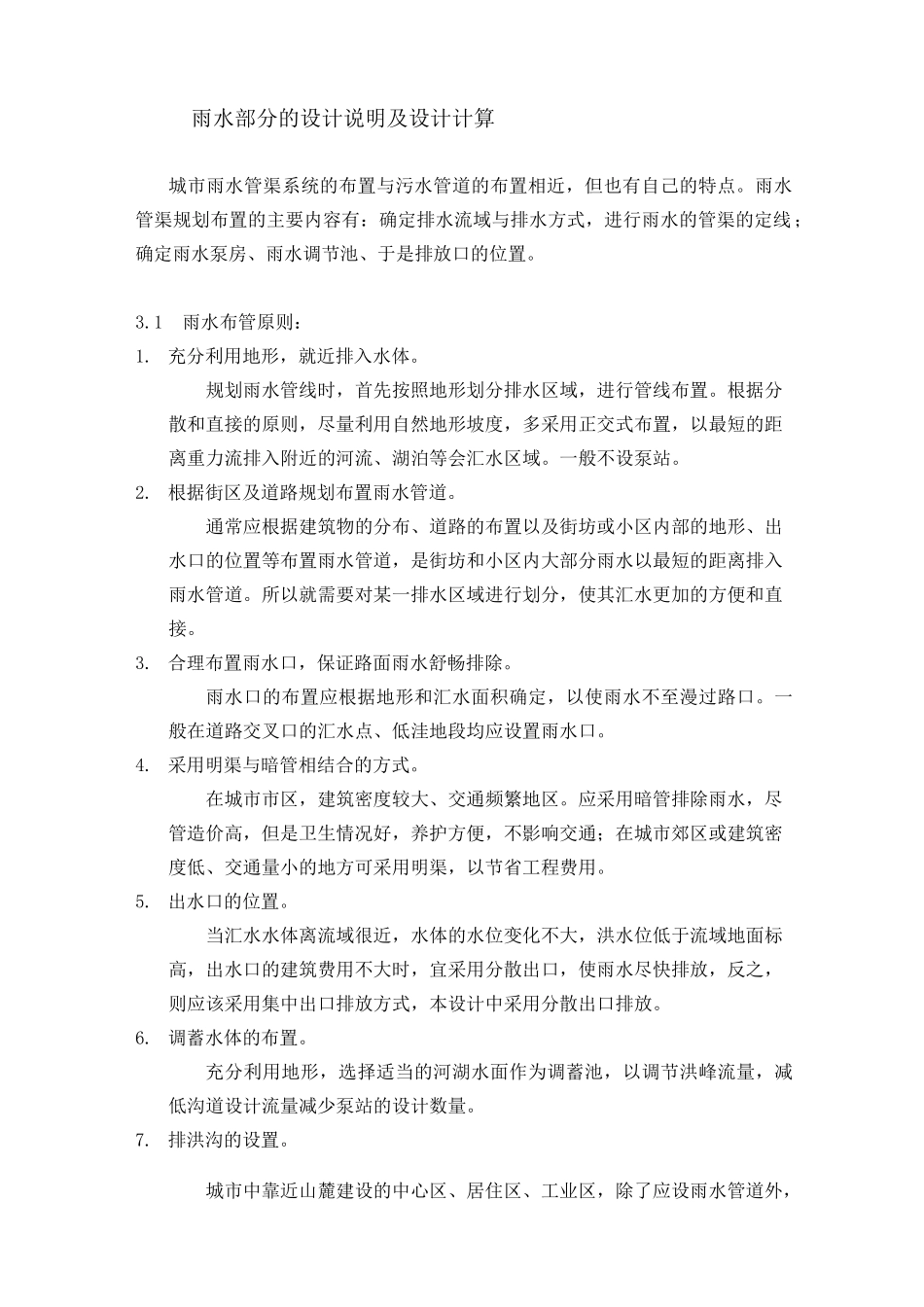

雨水部分的设计说明及设计计算城市雨水管渠系统的布置与污水管道的布置相近，但也有自己的特点。雨水管渠规划布置的主要内容有：确定排水流域与排水方式，进行雨水的管渠的定线；确定雨水泵房、雨水调节池、于是排放口的位置。3.1雨水布管原则：1. 充分利用地形，就近排入水体。规划雨水管线时，首先按照地形划分排水区域，进行管线布置。根据分散和直接的原则，尽量利用自然地形坡度，多采用正交式布置，以最短的距离重力流排入附近的河流、湖泊等会汇水区域。一般不设泵站。2. 根据街区及道路规划布置雨水管道。通常应根据建筑物的分布、道路的布置以及街坊或小区内部的地形、出水口的位置等布置雨水管道，是街坊和小区内大部分雨水以最短的距离排入雨水管道。所以就需要对某一排水区域进行划分，使其汇水更加的方便和直接。3. 合理布置雨水口，保证路面雨水舒畅排除。雨水口的布置应根据地形和汇水面积确定，以使雨水不至漫过路口。一般在道路交叉口的汇水点、低洼地段均应设置雨水口。4. 采用明渠与暗管相结合的方式。在城市市区，建筑密度较大、交通频繁地区。应采用暗管排除雨水，尽管造价高，但是卫生情况好，养护方便，不影响交通；在城市郊区或建筑密度低、交通量小的地方可采用明渠，以节省工程费用。5. 出水口的位置。当汇水水体离流域很近，水体的水位变化不大，洪水位低于流域地面标高，出水口的建筑费用不大时，宜采用分散出口，使雨水尽快排放，反之，则应该采用集中出口排放方式，本设计中采用分散出口排放。6. 调蓄水体的布置。充分利用地形，选择适当的河湖水面作为调蓄池，以调节洪峰流量，减低沟道设计流量减少泵站的设计数量。7. 排洪沟的设置。城市中靠近山麓建设的中心区、居住区、工业区，除了应设雨水管道外，还应考虑在规划地区周围设置排洪沟。3.2雨水布管内容：1) 确定排水区域与排水方式：本设计中有很明显的排水区界，一条河流自东向西流动，将整个城镇划分为河南区与河北区；同时将河北区雨水排水区域分为五个个部分，分别有五条干管收集污水，河南区雨水排水区域作为一块，有一条感官收集污水。由于该城镇为中小型城镇，且其大气污染不是很严重，酸雨等不严重，同时我们的排水管道的设计采用雨污完全分流制的排水，所以收集的雨水以最快的方式直接排入水体，减少城市的积水，沿着河堤自动往西共有六个排水口。2) 污水厂和出水口位置的选择本设计城市为江西的一个中小型城市，采用雨污完全分流制排水，雨...
