XX水库下闸蓄水工作报告

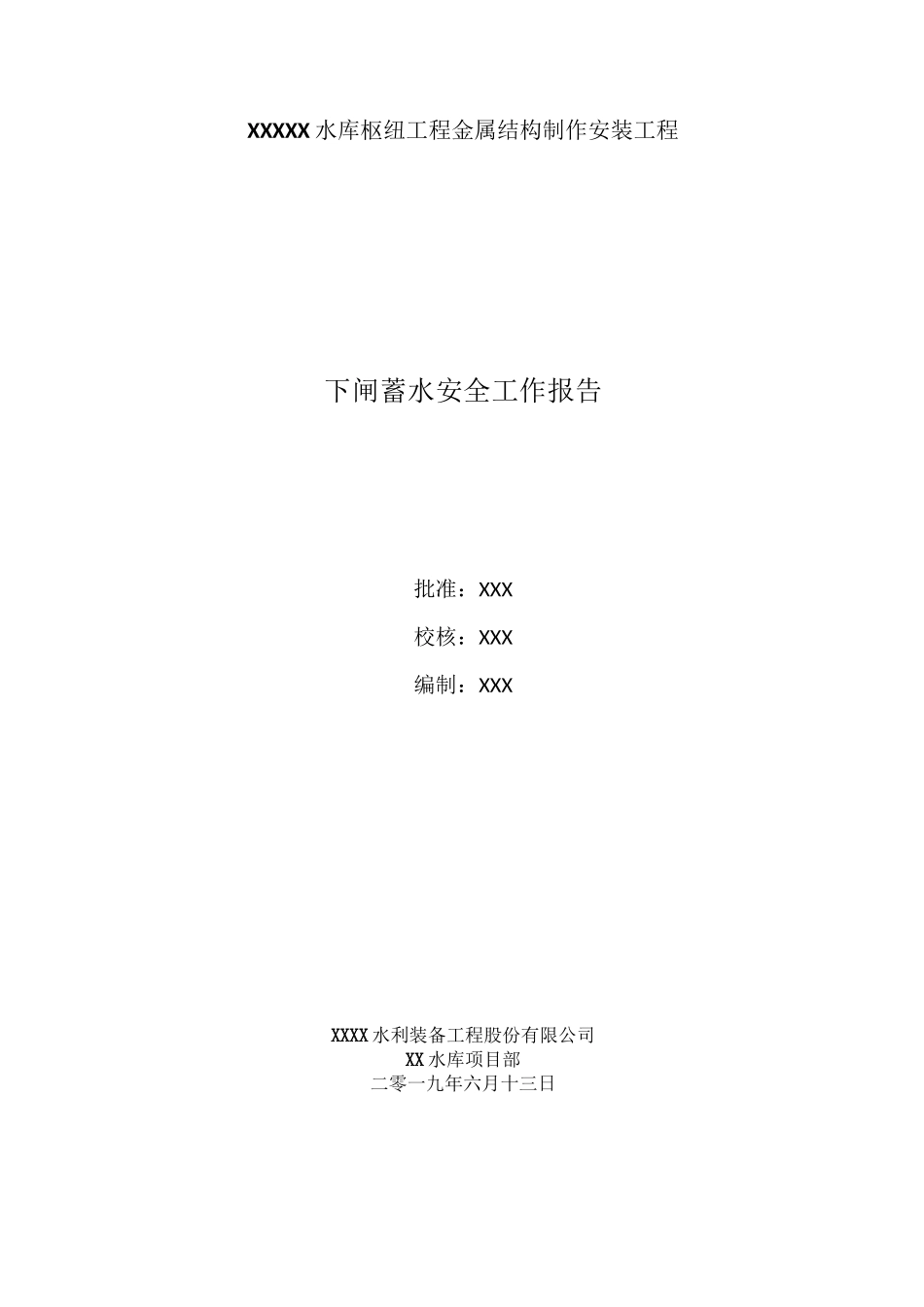

XX水库下闸蓄水工作报告_第1页
1/13

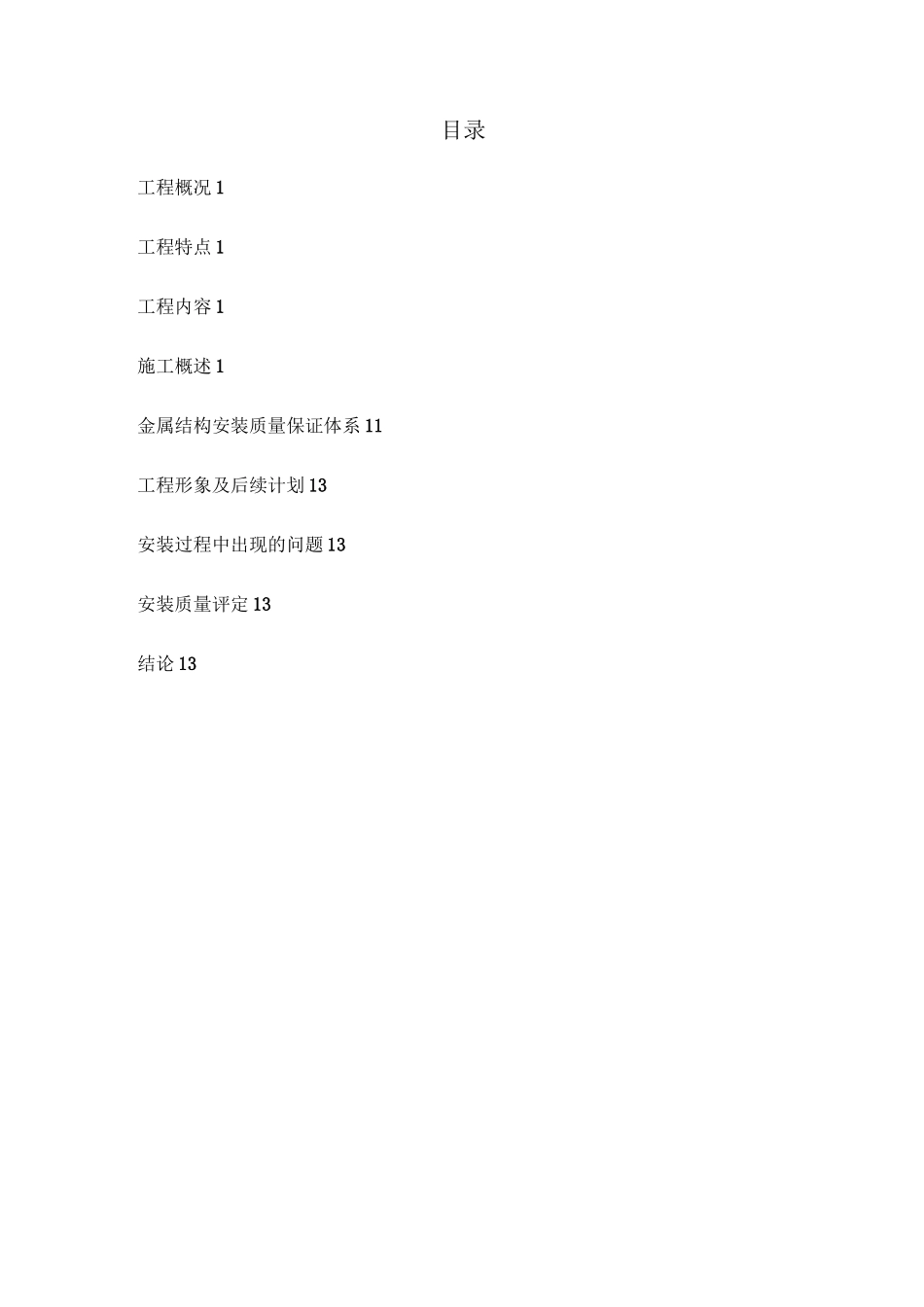

XX水库下闸蓄水工作报告_第2页
2/13

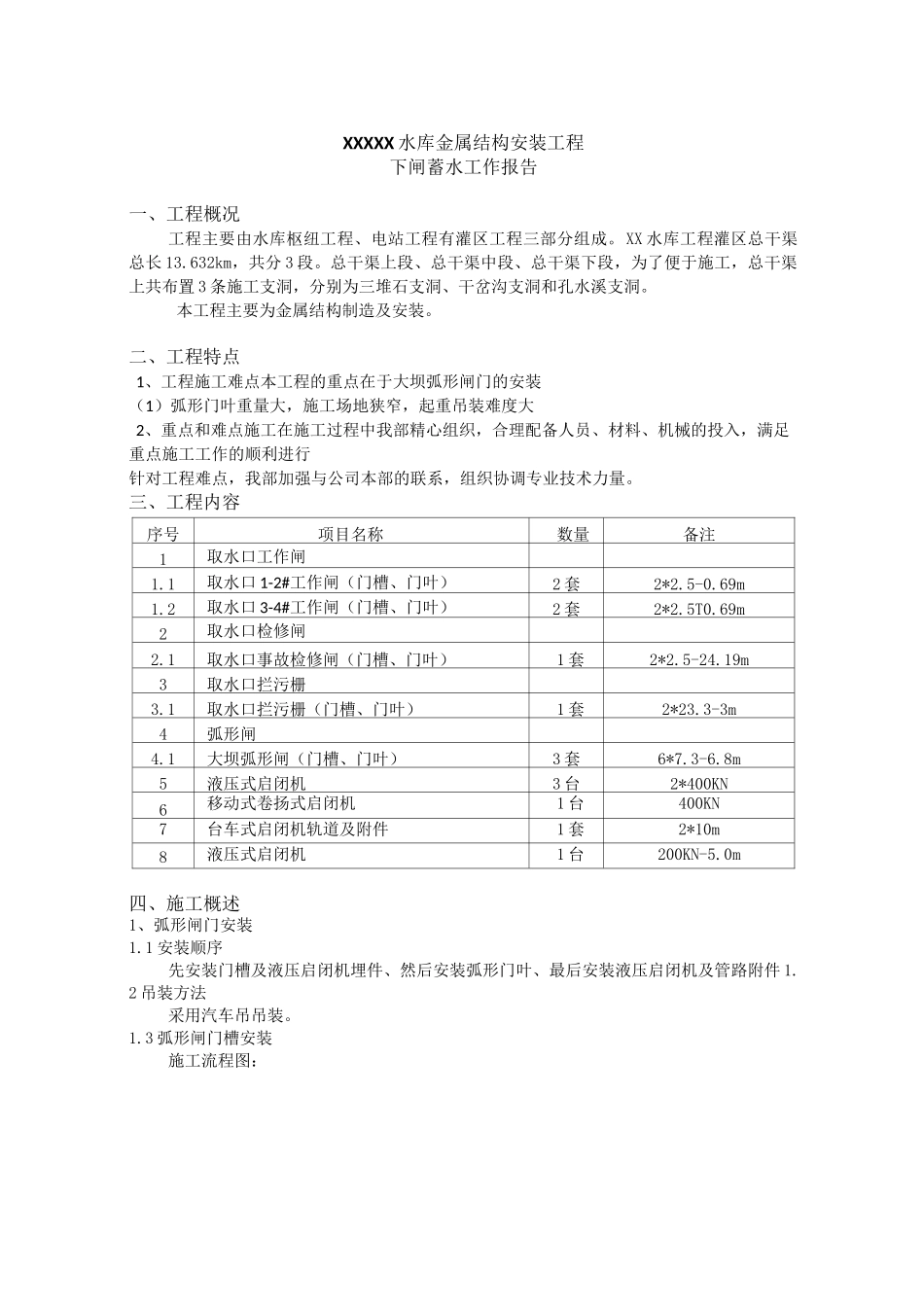

XX水库下闸蓄水工作报告_第3页
3/13
XXXXX 水库枢纽工程金属结构制作安装工程下闸蓄水安全工作报告批准:XXX校核:XXX编制:XXXXXXX 水利装备工程股份有限公司XX 水库项目部二零一九年六月十三日目录工程概况 1工程特点 1工程内容 1施工概述 1金属结构安装质量保证体系 11工程形象及后续计划 13安装过程中出现的问题 13安装质量评定 13结论 13XXXXX 水库金属结构安装工程下闸蓄水工作报告一、工程概况工程主要由水库枢纽工程、电站工程有灌区工程三部分组成。XX 水库工程灌区总干渠总长 13.632km,共分 3 段。总干渠上段、总干渠中段、总干渠下段,为了便于施工,总干渠上共布置 3 条施工支洞,分别为三堆石支洞、干岔沟支洞和孔水溪支洞。本工程主要为金属结构制造及安装。二、工程特点1、工程施工难点本工程的重点在于大坝弧形闸门的安装(1)弧形门叶重量大,施工场地狭窄,起重吊装难度大2、重点和难点施工在施工过程中我部精心组织,合理配备人员、材料、机械的投入,满足重点施工工作的顺利进行针对工程难点,我部加强与公司本部的联系,组织协调专业技术力量。三、工程内容序号项目名称数量备注1取水口工作闸1.1取水口 1-2#工作闸(门槽、门叶)2 套2*2.5-0.69m1.2取水口 3-4#工作闸(门槽、门叶)2 套2*2.5T0.69m2取水口检修闸2.1取水口事故检修闸(门槽、门叶)1 套2*2.5-24.19m3取水口拦污栅3.1取水口拦污栅(门槽、门叶)1 套2*23.3-3m4弧形闸4.1大坝弧形闸(门槽、门叶)3 套6*7.3-6.8m5液压式启闭机3 台2*400KN6移动式卷扬式启闭机1 台400KN7台车式启闭机轨道及附件1 套2*10m8液压式启闭机1 台200KN-5.0m四、施工概述1、弧形闸门安装1.1 安装顺序先安装门槽及液压启闭机埋件、然后安装弧形门叶、最后安装液压启闭机及管路附件 1.2 吊装方法采用汽车吊吊装。1.3 弧形闸门槽安装施工流程图:埋件施工方法:埋件到场后经三方外观检查后分类对应摆放一闸孔基底清理一做闸孔沿水流方向的中心线—作沿闸墩 500mm 边线一做底槛中心线一闸墩侧面做 1m 标高线一底槛中心线沿闸墩做两条垂直线一做上述各线的临时标板一检查底槛槽口尺寸并验收确认一检查侧轨槽口尺寸并验收确认一底槛安装就位一仪器找平找正一垫铁垫实电焊点固一底槛验收转序一侧轨以底槛为基准划线一吊装最下段侧轨一利用门型工装调整一用经纬仪照射使其 500mm 边线垂直面与侧轨平面平行一用坐标尺寸检测调整使其弧形轨玄、高符合理论值一侧轨用电焊点固于预埋锚桩上一如...
