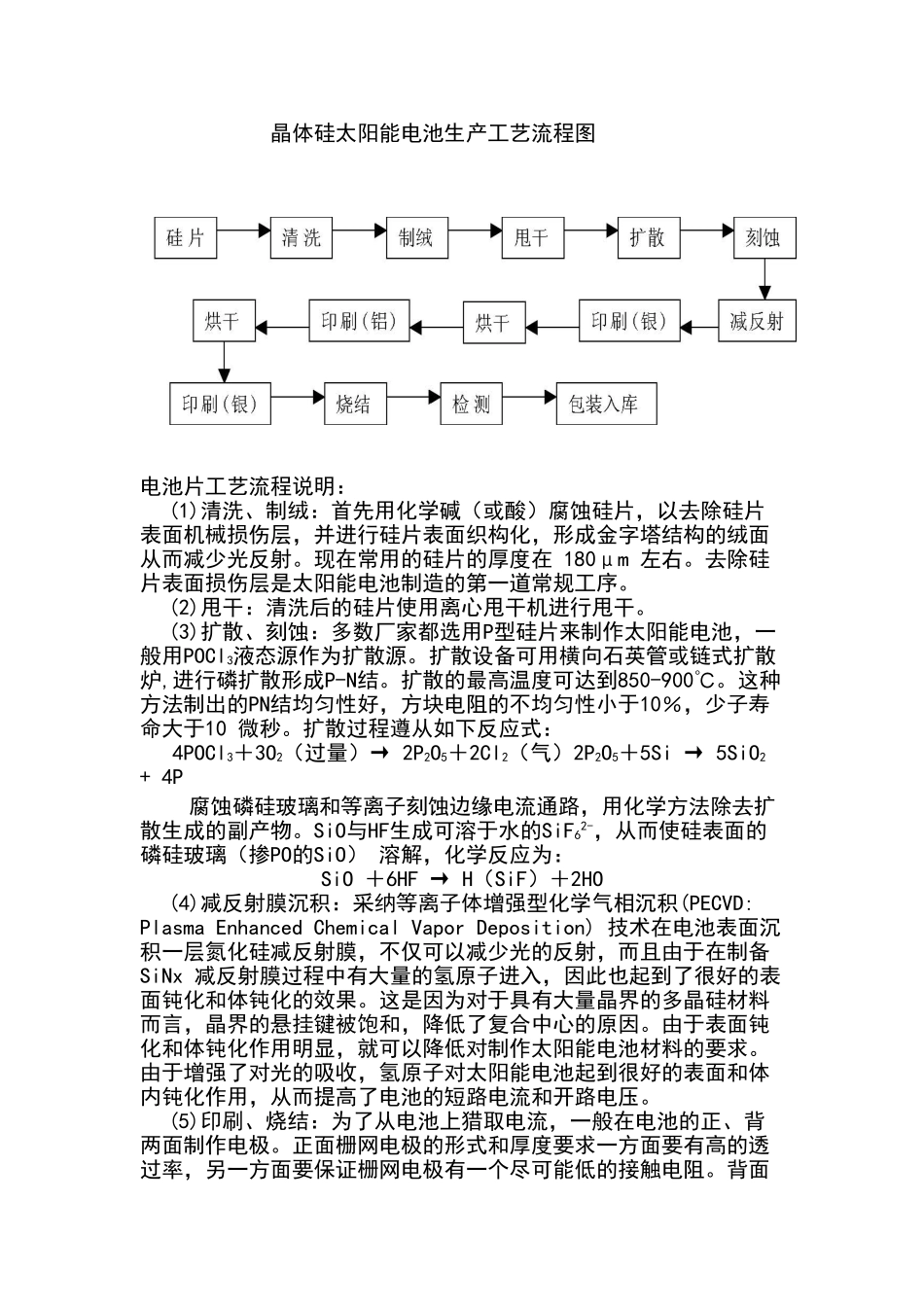

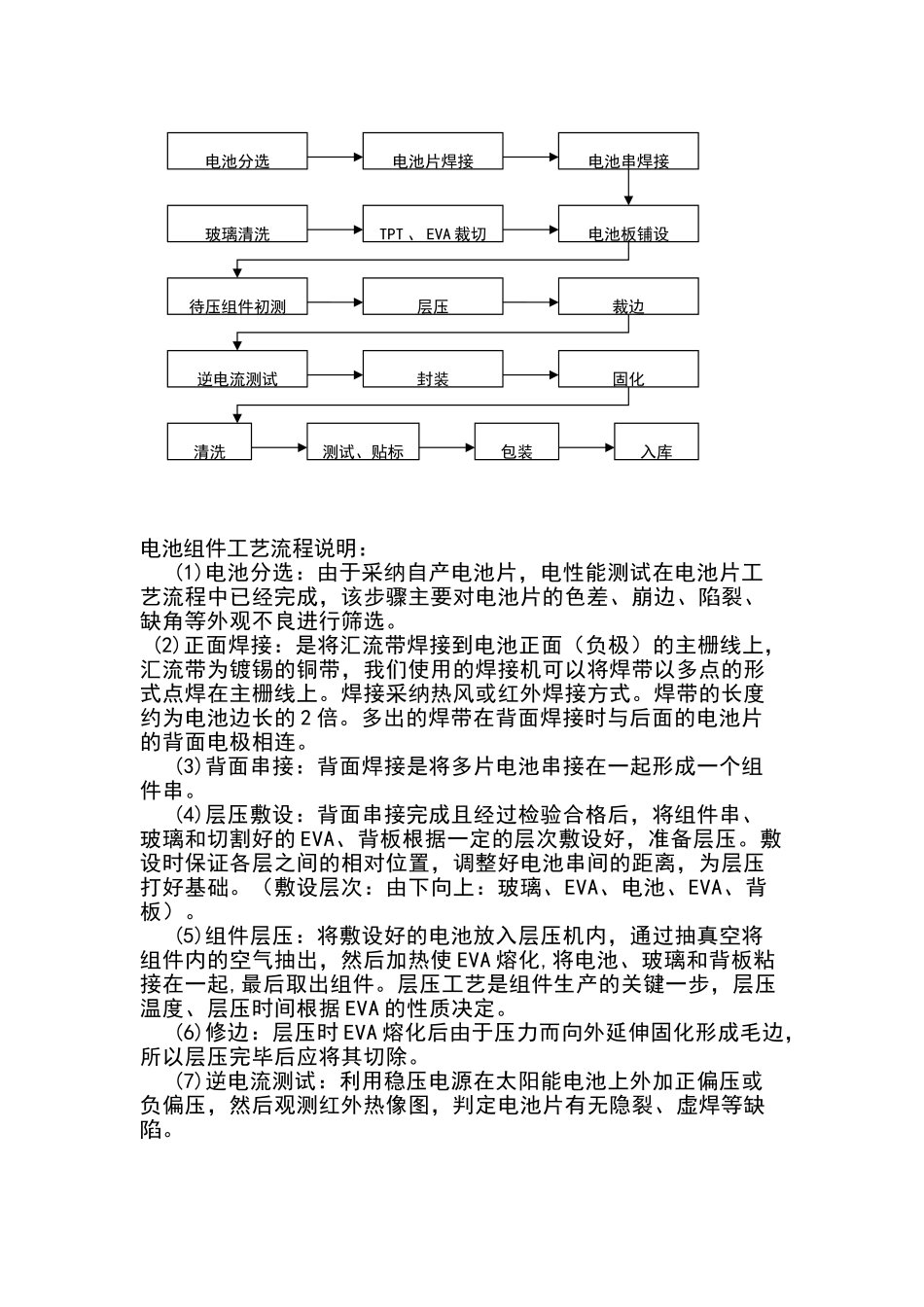

晶体硅太阳能电池生产工艺流程图电池片工艺流程说明: (1)清洗、制绒:首先用化学碱(或酸)腐蚀硅片,以去除硅片表面机械损伤层,并进行硅片表面织构化,形成金字塔结构的绒面从而减少光反射。现在常用的硅片的厚度在 180μm 左右。去除硅片表面损伤层是太阳能电池制造的第一道常规工序。 (2)甩干:清洗后的硅片使用离心甩干机进行甩干。 (3)扩散、刻蚀:多数厂家都选用P型硅片来制作太阳能电池,一般用POCl3液态源作为扩散源。扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成P-N结。扩散的最高温度可达到850-900℃。这种方法制出的PN结均匀性好,方块电阻的不均匀性小于10%,少子寿命大于10 微秒。扩散过程遵从如下反应式: 4POCl3+3O2(过量)→ 2P2O5+2Cl2(气)2P2O5+5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路,用化学方法除去扩散生成的副产物。SiO与HF生成可溶于水的SiF62-,从而使硅表面的磷硅玻璃(掺PO的SiO) 溶解,化学反应为: SiO +6HF → H(SiF)+2HO(4)减反射膜沉积:采纳等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition) 技术在电池表面沉积一层氮化硅减反射膜,不仅可以减少光的反射,而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入,因此也起到了很好的表面钝化和体钝化的效果。这是因为对于具有大量晶界的多晶硅材料而言,晶界的悬挂键被饱和,降低了复合中心的原因。由于表面钝化和体钝化作用明显,就可以降低对制作太阳能电池材料的要求。由于增强了对光的吸收,氢原子对太阳能电池起到很好的表面和体内钝化作用,从而提高了电池的短路电流和开路电压。 (5)印刷、烧结:为了从电池上猎取电流,一般在电池的正、背两面制作电极。正面栅网电极的形式和厚度要求一方面要有高的透过率,另一方面要保证栅网电极有一个尽可能低的接触电阻。背面做成BSF结构,以减小表面电子复合,印刷后要进行高温烧结。 (6)检测分选:为了保证产品质量的一致性,通常要对每个电池片测试,并按电流和功率大小进行分类,也可根据电池效率进行分级。 (7)包装入库:将分选好的电池片一部分可以进行包装,入库,准备外卖;其他的准备进入电池组件生产工序待用。晶体硅太阳能电池组件流程图电池组件工艺流程说明:(1)电池分选:由于采纳自产电池片,电性能测试在电池片工艺流程中已经完成,该步骤主要对电池片的色差、崩边、陷裂、缺角等外观不良进行筛选...
