暖通施工技术措施

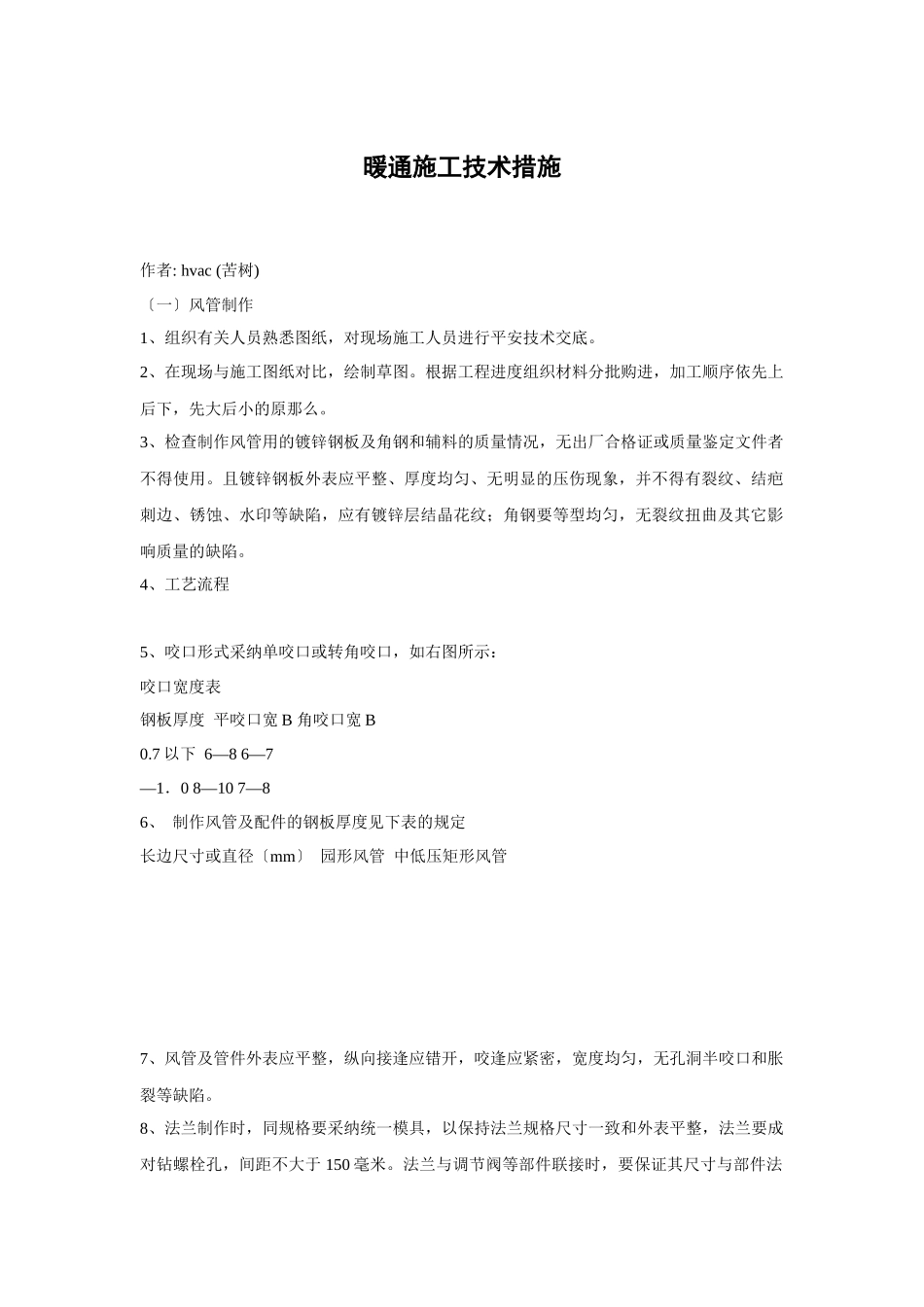

暖通施工技术措施_第1页
1/8

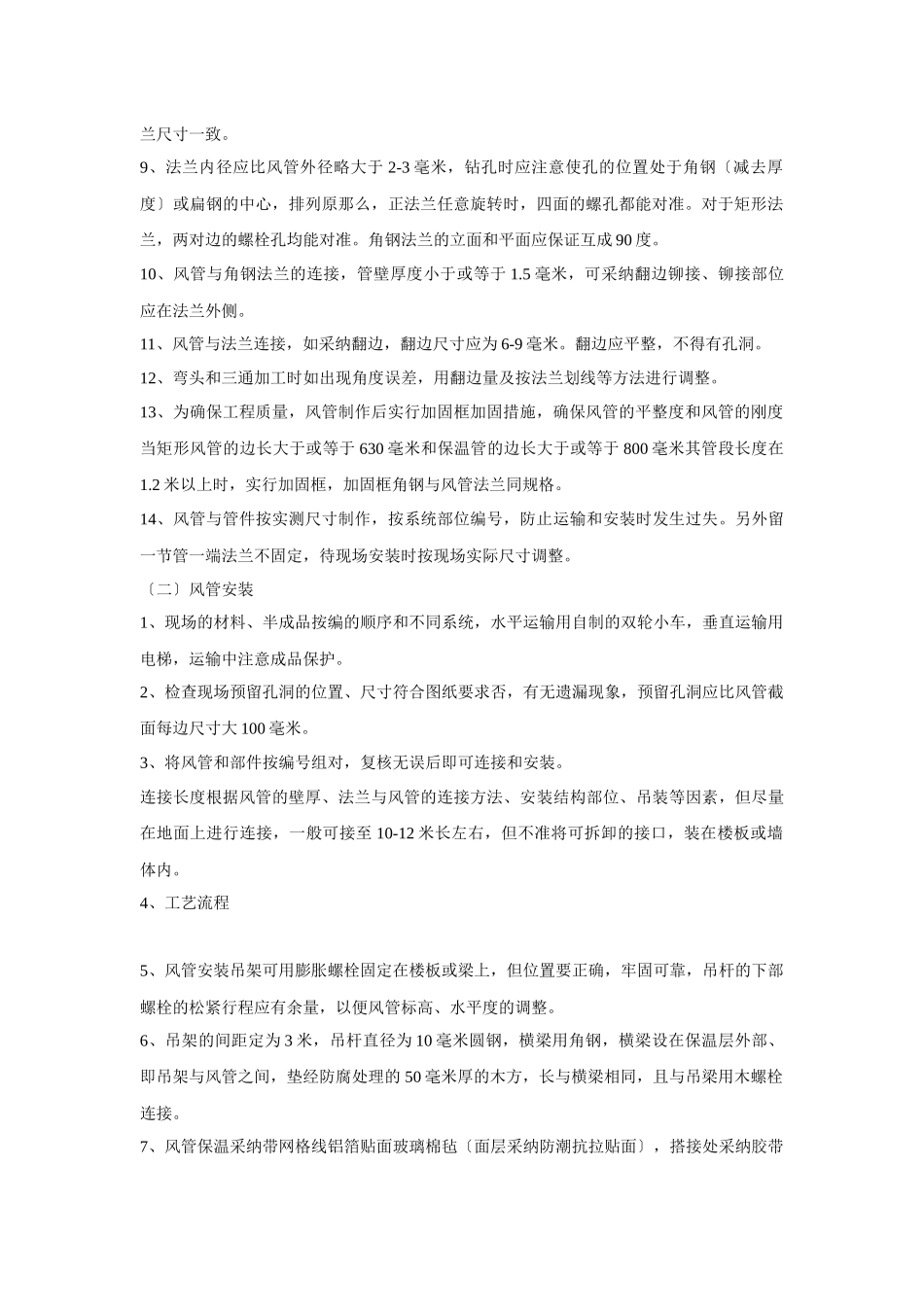

暖通施工技术措施_第2页
2/8

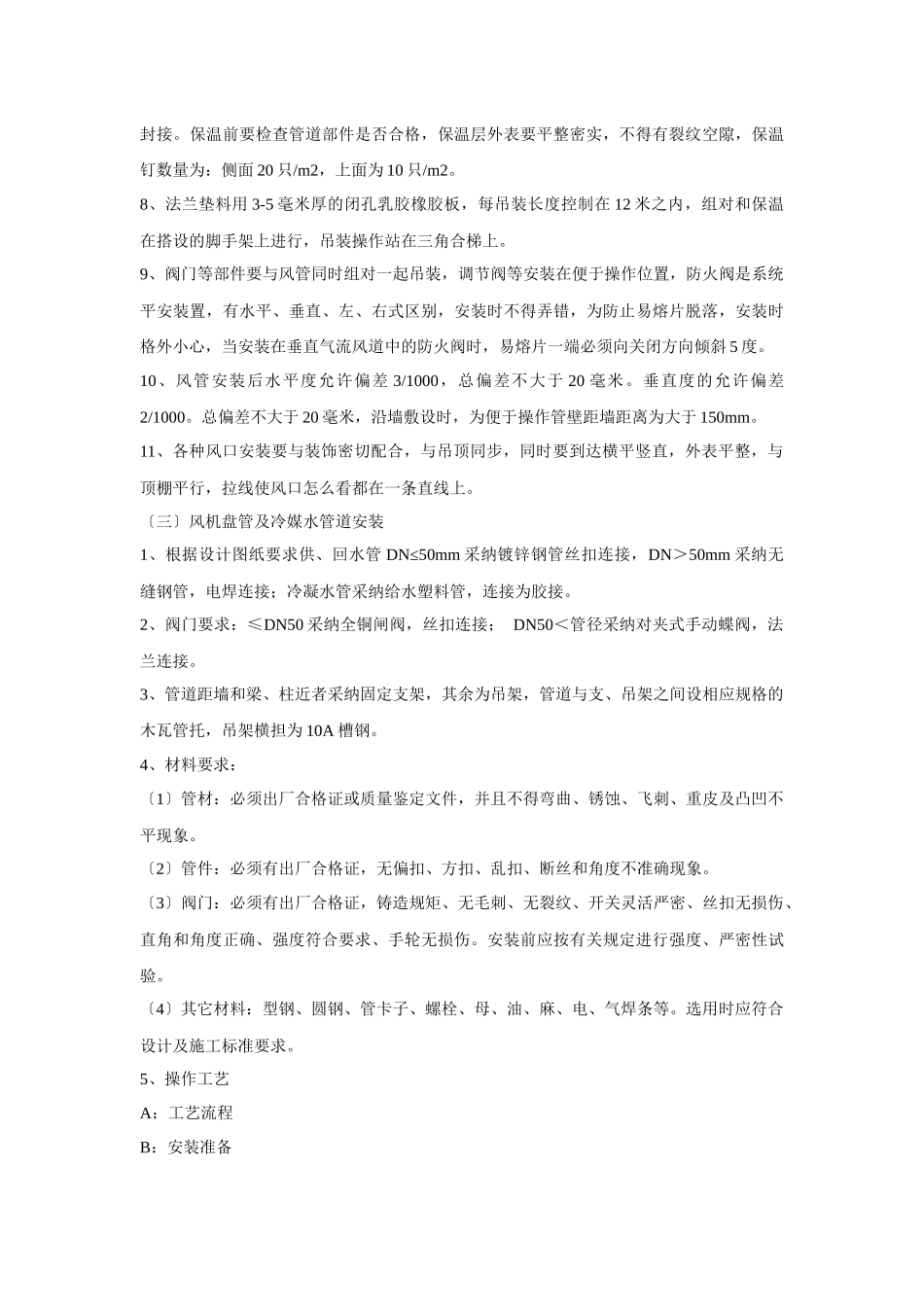

暖通施工技术措施_第3页
3/8
暖通施工技术措施作者: hvac (苦树) 〔一〕风管制作1、组织有关人员熟悉图纸,对现场施工人员进行平安技术交底。2、在现场与施工图纸对比,绘制草图。根据工程进度组织材料分批购进,加工顺序依先上后下,先大后小的原那么。3、检查制作风管用的镀锌钢板及角钢和辅料的质量情况,无出厂合格证或质量鉴定文件者不得使用。且镀锌钢板外表应平整、厚度均匀、无明显的压伤现象,并不得有裂纹、结疤刺边、锈蚀、水印等缺陷,应有镀锌层结晶花纹;角钢要等型均匀,无裂纹扭曲及其它影响质量的缺陷。4、工艺流程 5、咬口形式采纳单咬口或转角咬口,如右图所示:咬口宽度表钢板厚度 平咬口宽 B 角咬口宽 B0.7 以下 6—8 6—7—1.0 8—10 7—86、 制作风管及配件的钢板厚度见下表的规定长边尺寸或直径〔mm〕 园形风管 中低压矩形风管 7、风管及管件外表应平整,纵向接逢应错开,咬逢应紧密,宽度均匀,无孔洞半咬口和胀裂等缺陷。8、法兰制作时,同规格要采纳统一模具,以保持法兰规格尺寸一致和外表平整,法兰要成对钻螺栓孔,间距不大于 150 毫米。法兰与调节阀等部件联接时,要保证其尺寸与部件法兰尺寸一致。9、法兰内径应比风管外径略大于 2-3 毫米,钻孔时应注意使孔的位置处于角钢〔减去厚度〕或扁钢的中心,排列原那么,正法兰任意旋转时,四面的螺孔都能对准。对于矩形法兰,两对边的螺栓孔均能对准。角钢法兰的立面和平面应保证互成 90 度。10、风管与角钢法兰的连接,管壁厚度小于或等于 1.5 毫米,可采纳翻边铆接、铆接部位应在法兰外侧。11、风管与法兰连接,如采纳翻边,翻边尺寸应为 6-9 毫米。翻边应平整,不得有孔洞。12、弯头和三通加工时如出现角度误差,用翻边量及按法兰划线等方法进行调整。13、为确保工程质量,风管制作后实行加固框加固措施,确保风管的平整度和风管的刚度当矩形风管的边长大于或等于 630 毫米和保温管的边长大于或等于 800 毫米其管段长度在1.2 米以上时,实行加固框,加固框角钢与风管法兰同规格。14、风管与管件按实测尺寸制作,按系统部位编号,防止运输和安装时发生过失。另外留一节管一端法兰不固定,待现场安装时按现场实际尺寸调整。〔二〕风管安装1、现场的材料、半成品按编的顺序和不同系统,水平运输用自制的双轮小车,垂直运输用电梯,运输中注意成品保护。2、检查现场预留孔洞的位置、尺寸符合图纸要求否,有无遗漏现象,预留孔洞应比风管截面每边尺寸大 100 毫米...
