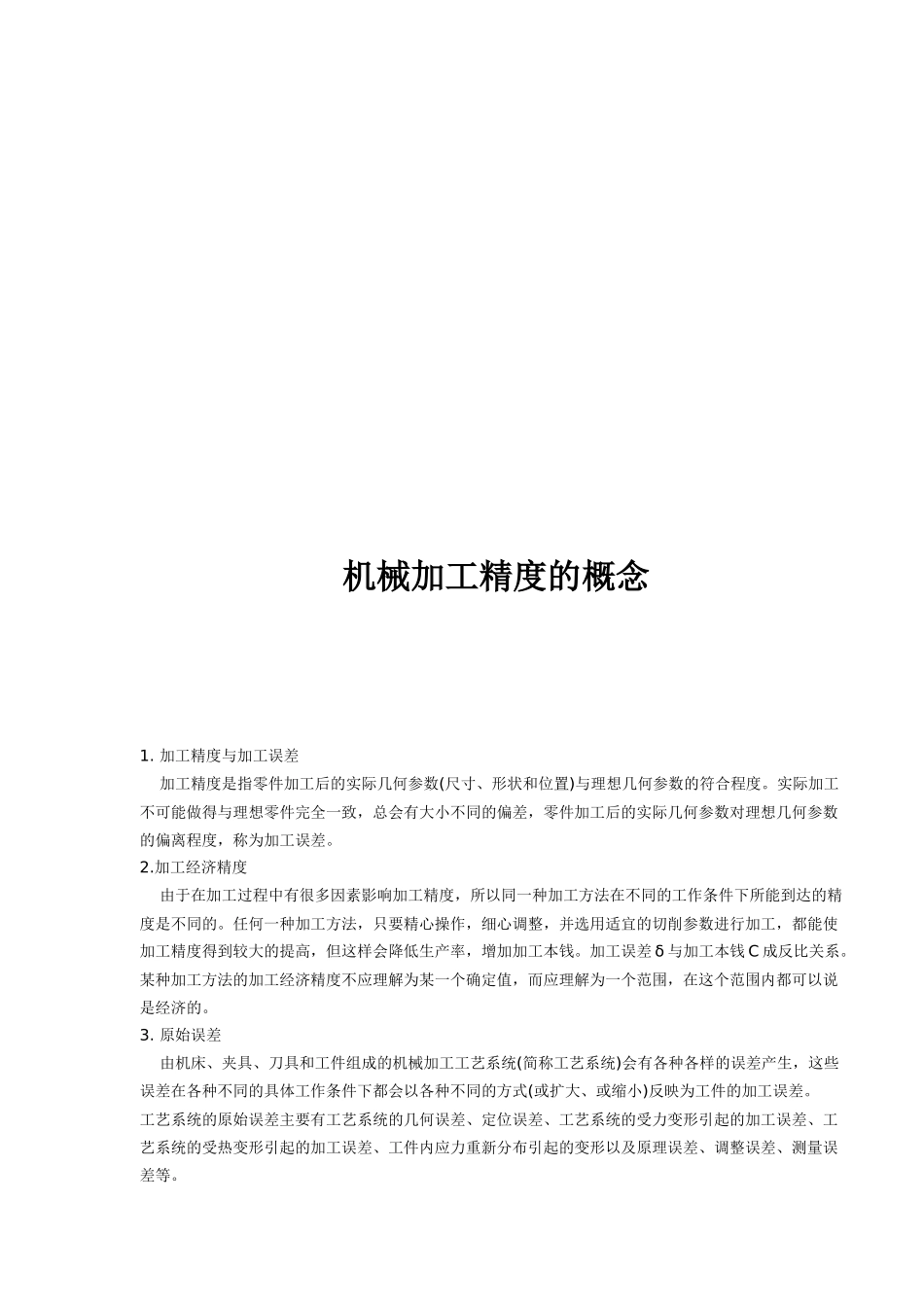

机械加工精度的概念1. 加工精度与加工误差 加工精度是指零件加工后的实际几何参数(尺寸、形状和位置)与理想几何参数的符合程度。实际加工不可能做得与理想零件完全一致,总会有大小不同的偏差,零件加工后的实际几何参数对理想几何参数的偏离程度,称为加工误差。 2.加工经济精度 由于在加工过程中有很多因素影响加工精度,所以同一种加工方法在不同的工作条件下所能到达的精度是不同的。任何一种加工方法,只要精心操作,细心调整,并选用适宜的切削参数进行加工,都能使加工精度得到较大的提高,但这样会降低生产率,增加加工本钱。加工误差 δ 与加工本钱 C 成反比关系。某种加工方法的加工经济精度不应理解为某一个确定值,而应理解为一个范围,在这个范围内都可以说是经济的。 3. 原始误差 由机床、夹具、刀具和工件组成的机械加工工艺系统(简称工艺系统)会有各种各样的误差产生,这些误差在各种不同的具体工作条件下都会以各种不同的方式(或扩大、或缩小)反映为工件的加工误差。 工艺系统的原始误差主要有工艺系统的几何误差、定位误差、工艺系统的受力变形引起的加工误差、工艺系统的受热变形引起的加工误差、工件内应力重新分布引起的变形以及原理误差、调整误差、测量误差等。 4.讨论机械加工精度的方法 a) 讨论机械加工精度的方法分析计算法和统计分析法。 b) 采纳滑动轴承时主轴的径向圆跳动 二、工艺系统集合误差 1.机床的几何误差 加工中刀具相对于工件的成形运动一般都是通过机床完成的,因此,工件的加工精度在很大程度上取决于机床的精度。机床制造误差对工件加工精度影响较大的有:主轴回转误差、导轨误差和传动链误差。机床的磨损将使机床工作精度下降。 主轴回转误差 机床主轴是装夹工件或刀具的基准,并将运动和动力传给工件或刀具,主轴回转误差将直接影响被加工工件的精度。 主轴回转误差是指主轴各瞬间的实际回转轴线相对其平均回转轴线的变动量。它可分解为径向圆跳动、轴向窜动和角度摆动三种根本形式。 产生主轴径向回转误差的主要原因有:主轴几段轴颈的同轴度误差、轴承本身的各种误差、轴承之间的同轴度误差、主轴绕度等。但它们对主轴径向回转精度的影响大小随加工方式的不同而不同。 譬如,在采纳滑动轴承结构为主轴的车床上车削外圆时,切削力 F 的作用方向可认为大体上时不变的,见右图,在切削力 F 的作用下,主轴颈以不同的部位和轴承内径的某一固定部位相接触,此时主轴颈的圆度...
