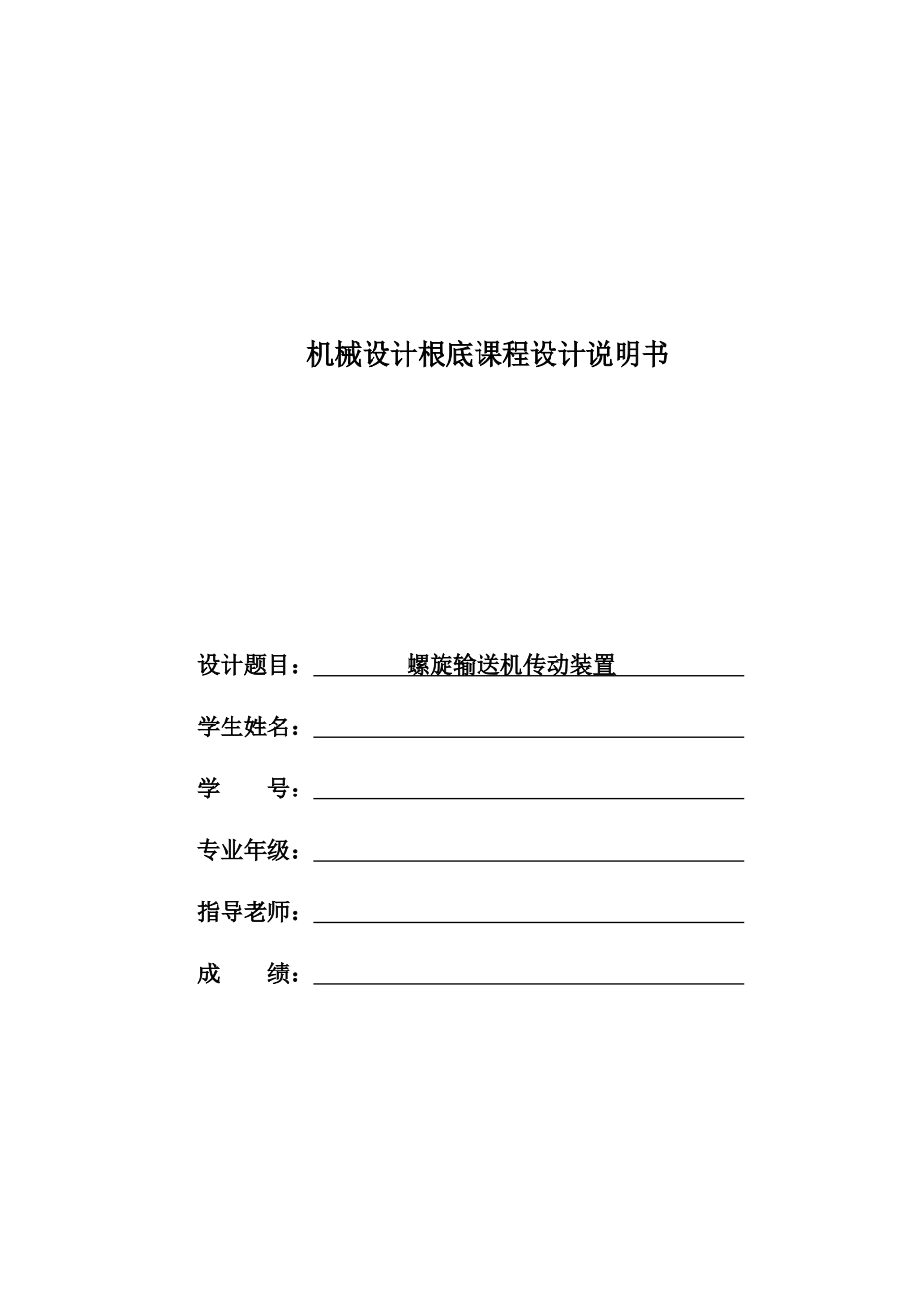

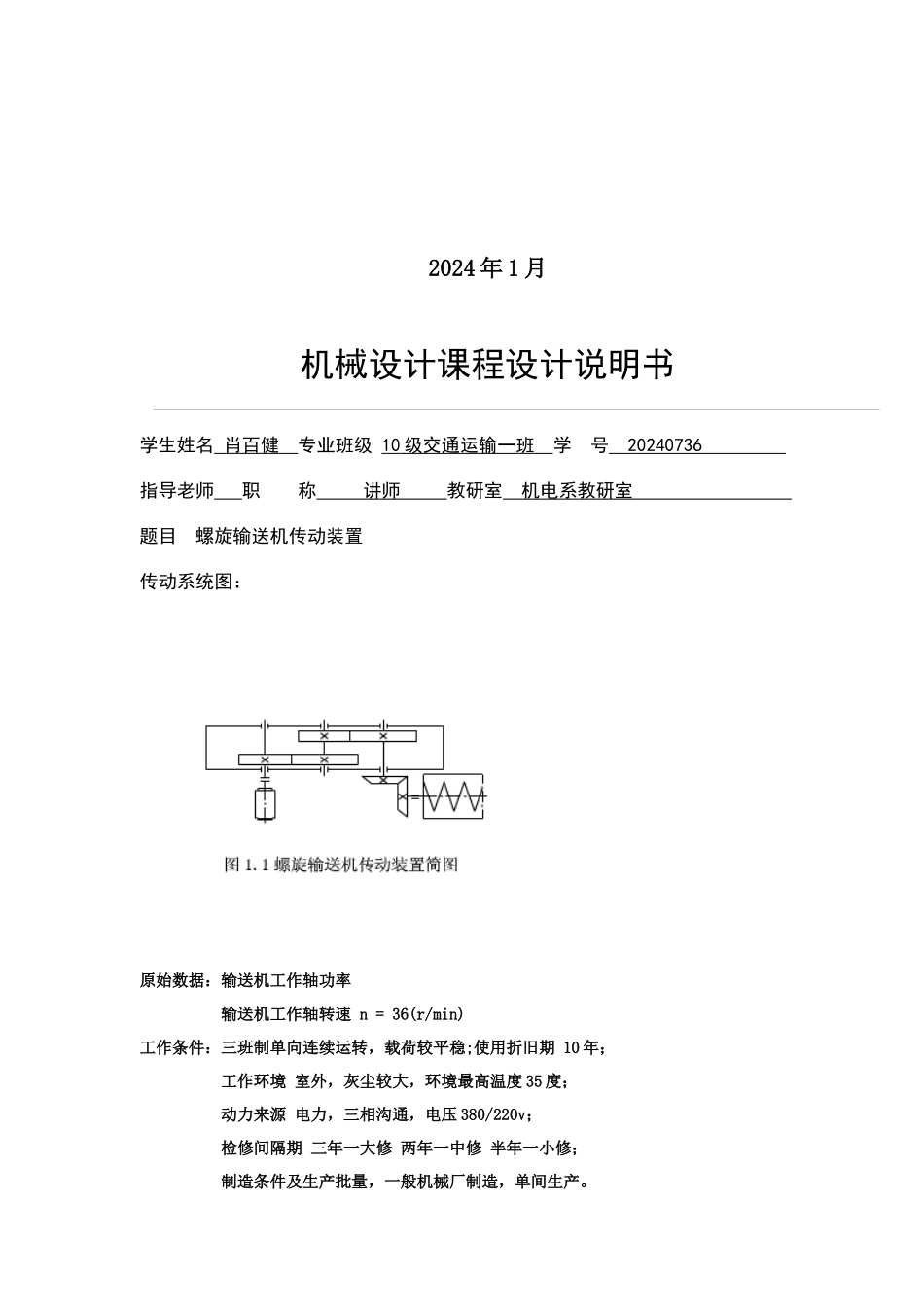

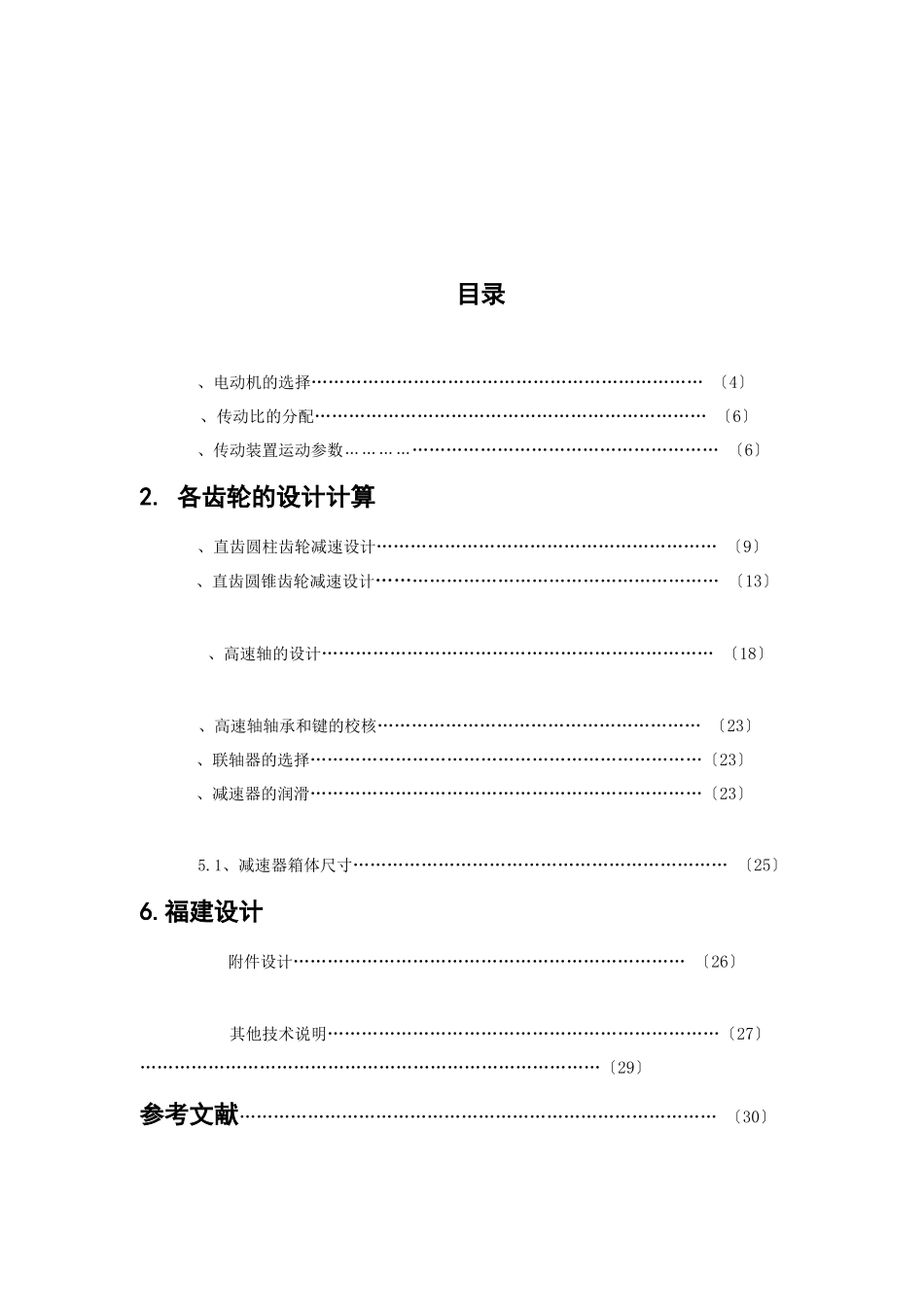

机械设计根底课程设计说明书设计题目： 螺旋输送机传动装置 学生姓名： 学 号： 专业年级： 指导老师： 成 绩： 2024 年 1 月机械设计课程设计说明书学生姓名 肖百健 专业班级 10 级交通运输一班 学 号 20240736 指导老师 职 称 讲师 教研室 机电系教研室 题目 螺旋输送机传动装置传动系统图：原始数据：输送机工作轴功率 输送机工作轴转速 n = 36(r/min)工作条件：三班制单向连续运转，载荷较平稳;使用折旧期 10 年； 工作环境 室外，灰尘较大，环境最高温度 35 度； 动力来源 电力，三相沟通，电压 380/220v； 检修间隔期 三年一大修 两年一中修 半年一小修； 制造条件及生产批量，一般机械厂制造，单间生产。目录、电动机的选择…………………………………………………………… 〔4〕、传动比的分配…………………………………………………………… 〔6〕、传动装置运动参数………………………………………………………… 〔6〕2. 各齿轮的设计计算、直齿圆柱齿轮减速设计…………………………………………………… 〔9〕、直齿圆锥齿轮减速设计…………………………………………………… 〔13〕 、高速轴的设计…………………………………………………………… 〔18〕、高速轴轴承和键的校核………………………………………………… 〔23〕、联轴器的选择……………………………………………………………〔23〕、减速器的润滑……………………………………………………………〔23〕5.1、减速器箱体尺寸………………………………………………………… 〔25〕6.福建设计附件设计…………………………………………………………… 〔26〕其他技术说明……………………………………………………………〔27〕………………………………………………………………………〔29〕参考文献………………………………………………………………………… 〔30〕设计计算与说明计算结果 1. 电动机的选择与运动参数的计算、电动机的选择、确定传送机所需的功率Pw 设定传送机本身的功率ηw=0.98Pw=T⋅nw9550ηw=265×1309550×0.98 kW =3.7972kW、确定传动总效率η总 η总=η12⋅η2⋅η3⋅η44 其中η1、η2 、η3 、η4分别为联轴器、一对锥齿轮、一对圆柱齿轮、球轴承的效率。查表可得：η1=0.99、η2=0.90、η3=0.97、η4=0.98 η总=0.992×0.903×0.97×0.984=0.78920、电动机的输出功率...
