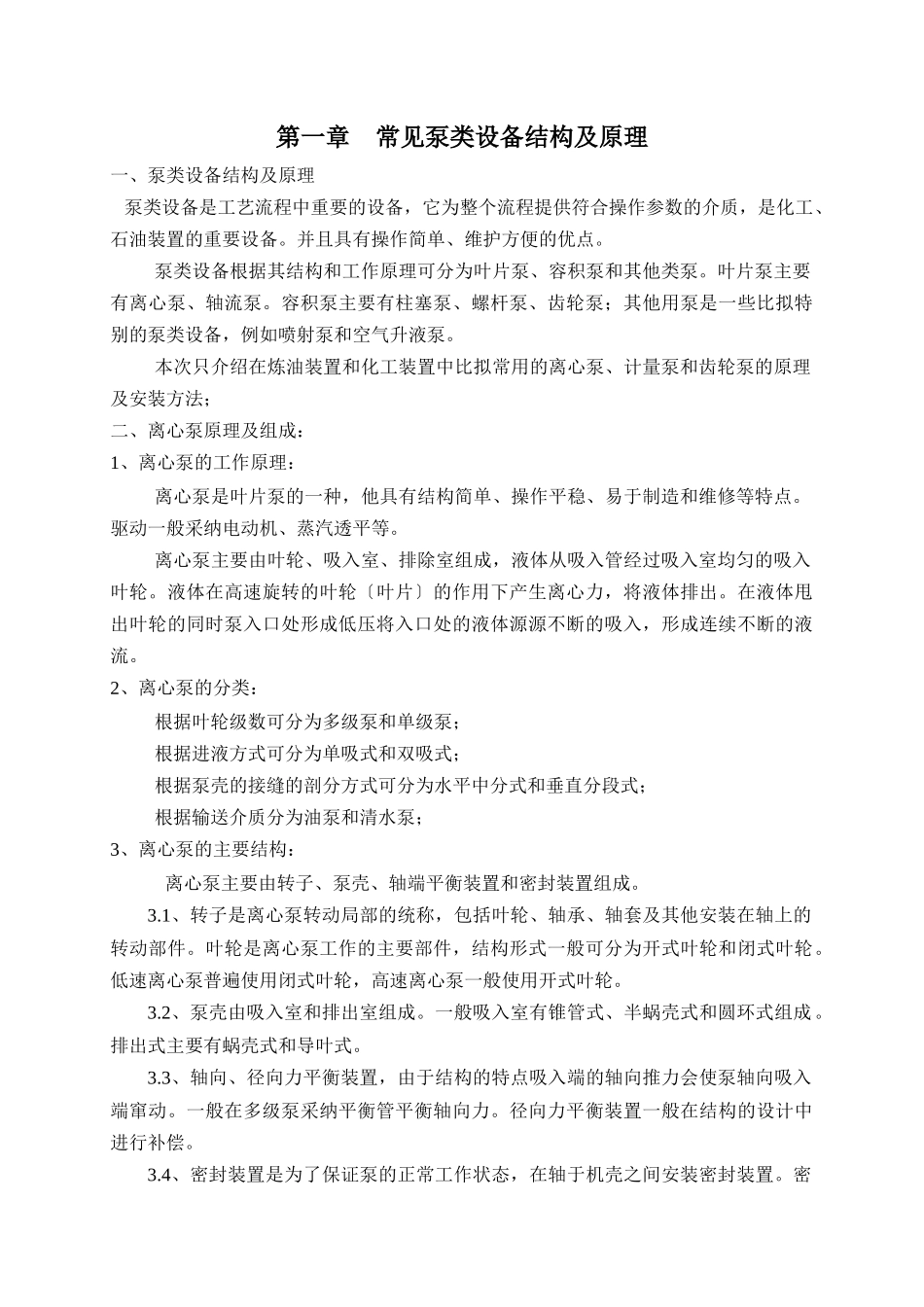

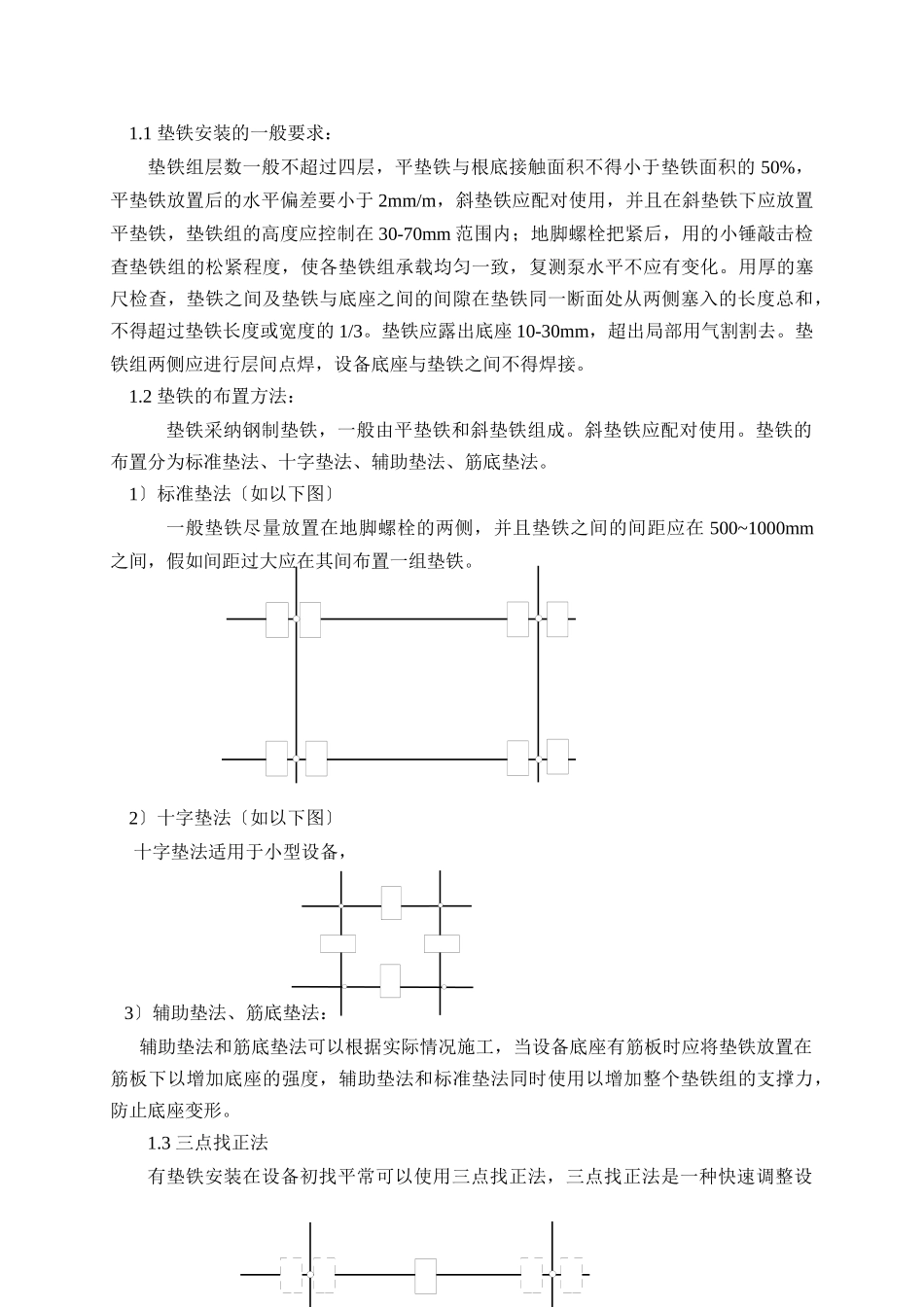

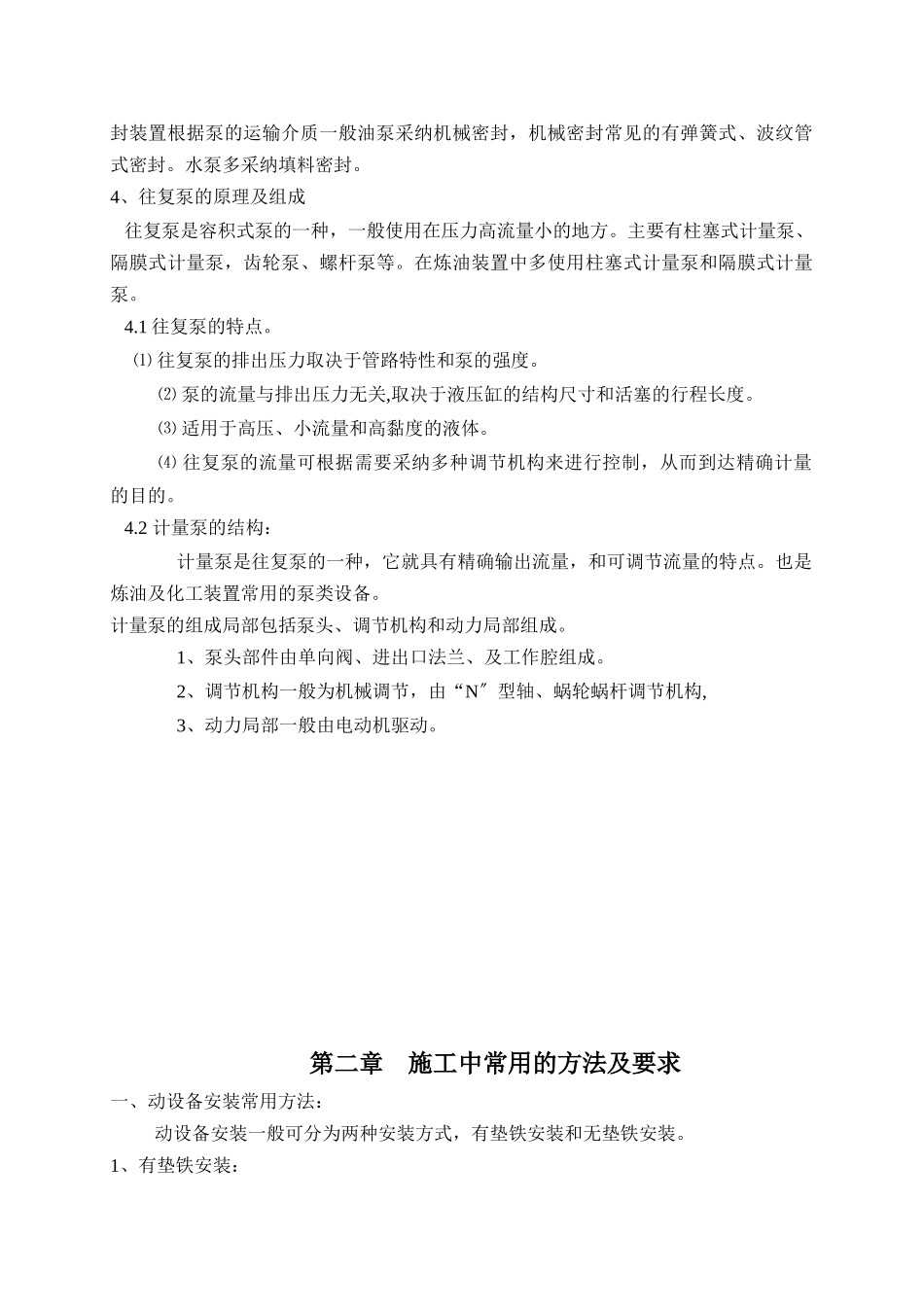

第一章 常见泵类设备结构及原理一、泵类设备结构及原理 泵类设备是工艺流程中重要的设备，它为整个流程提供符合操作参数的介质，是化工、石油装置的重要设备。并且具有操作简单、维护方便的优点。泵类设备根据其结构和工作原理可分为叶片泵、容积泵和其他类泵。叶片泵主要有离心泵、轴流泵。容积泵主要有柱塞泵、螺杆泵、齿轮泵；其他用泵是一些比拟特别的泵类设备，例如喷射泵和空气升液泵。 本次只介绍在炼油装置和化工装置中比拟常用的离心泵、计量泵和齿轮泵的原理及安装方法； 二、离心泵原理及组成：1、离心泵的工作原理：离心泵是叶片泵的一种，他具有结构简单、操作平稳、易于制造和维修等特点。驱动一般采纳电动机、蒸汽透平等。离心泵主要由叶轮、吸入室、排除室组成，液体从吸入管经过吸入室均匀的吸入叶轮。液体在高速旋转的叶轮〔叶片〕的作用下产生离心力，将液体排出。在液体甩出叶轮的同时泵入口处形成低压将入口处的液体源源不断的吸入，形成连续不断的液流。2、离心泵的分类：根据叶轮级数可分为多级泵和单级泵；根据进液方式可分为单吸式和双吸式；根据泵壳的接缝的剖分方式可分为水平中分式和垂直分段式；根据输送介质分为油泵和清水泵；3、离心泵的主要结构：离心泵主要由转子、泵壳、轴端平衡装置和密封装置组成。3.1、转子是离心泵转动局部的统称，包括叶轮、轴承、轴套及其他安装在轴上的转动部件。叶轮是离心泵工作的主要部件，结构形式一般可分为开式叶轮和闭式叶轮。低速离心泵普遍使用闭式叶轮，高速离心泵一般使用开式叶轮。3.2、泵壳由吸入室和排出室组成。一般吸入室有锥管式、半蜗壳式和圆环式组成。排出式主要有蜗壳式和导叶式。3.3、轴向、径向力平衡装置，由于结构的特点吸入端的轴向推力会使泵轴向吸入端窜动。一般在多级泵采纳平衡管平衡轴向力。径向力平衡装置一般在结构的设计中进行补偿。3.4、密封装置是为了保证泵的正常工作状态，在轴于机壳之间安装密封装置。密封装置根据泵的运输介质一般油泵采纳机械密封，机械密封常见的有弹簧式、波纹管式密封。水泵多采纳填料密封。4、往复泵的原理及组成 往复泵是容积式泵的一种，一般使用在压力高流量小的地方。主要有柱塞式计量泵、隔膜式计量泵，齿轮泵、螺杆泵等。在炼油装置中多使用柱塞式计量泵和隔膜式计量泵。 4.1 往复泵的特点。 ⑴ 往复泵的排出压力取决于管路特性和泵的强度。 ⑵ 泵的流量与排出压力无关,取决于液压缸的结构尺寸和活塞的...
