某公司直流电源的测试标准方法

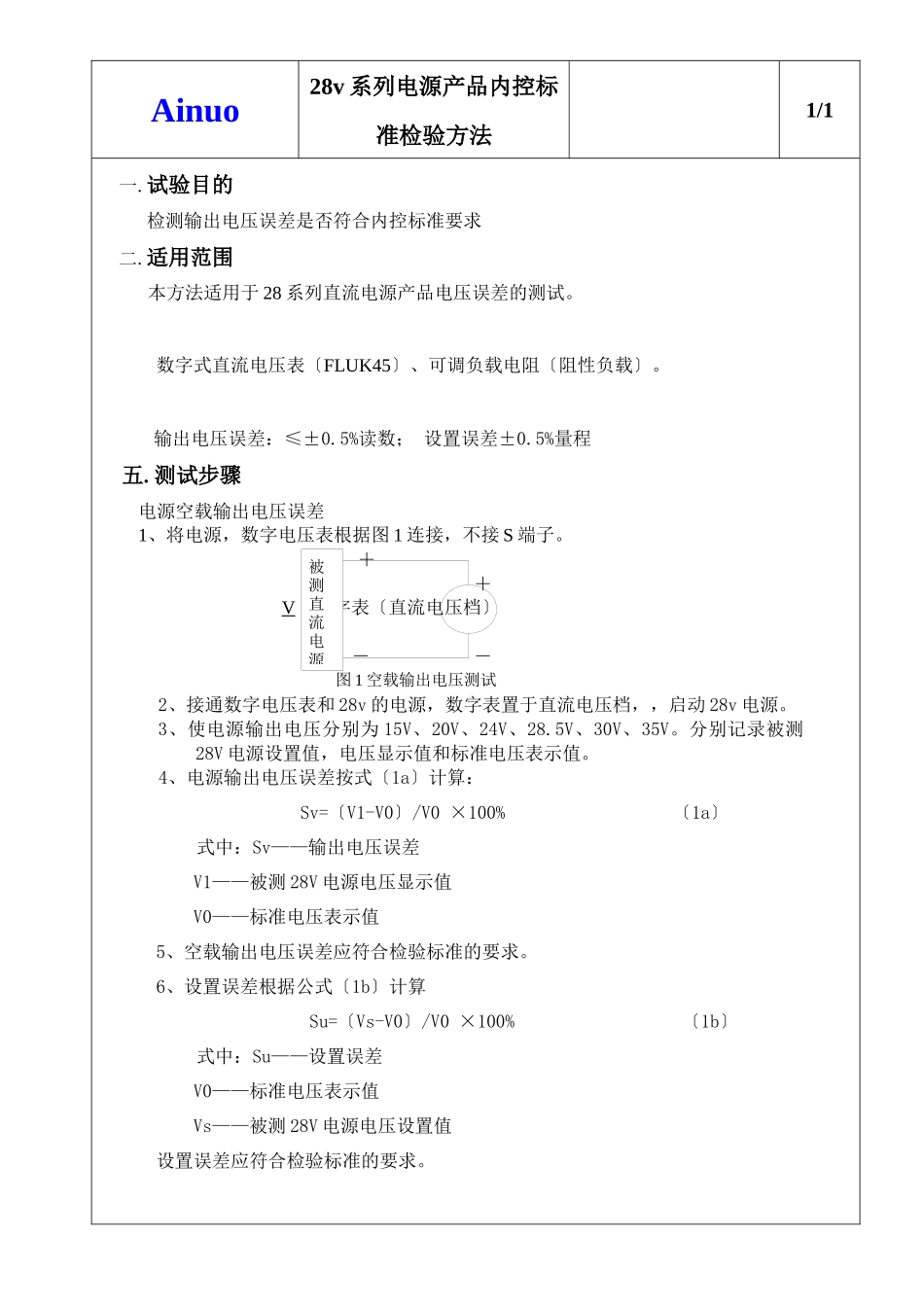

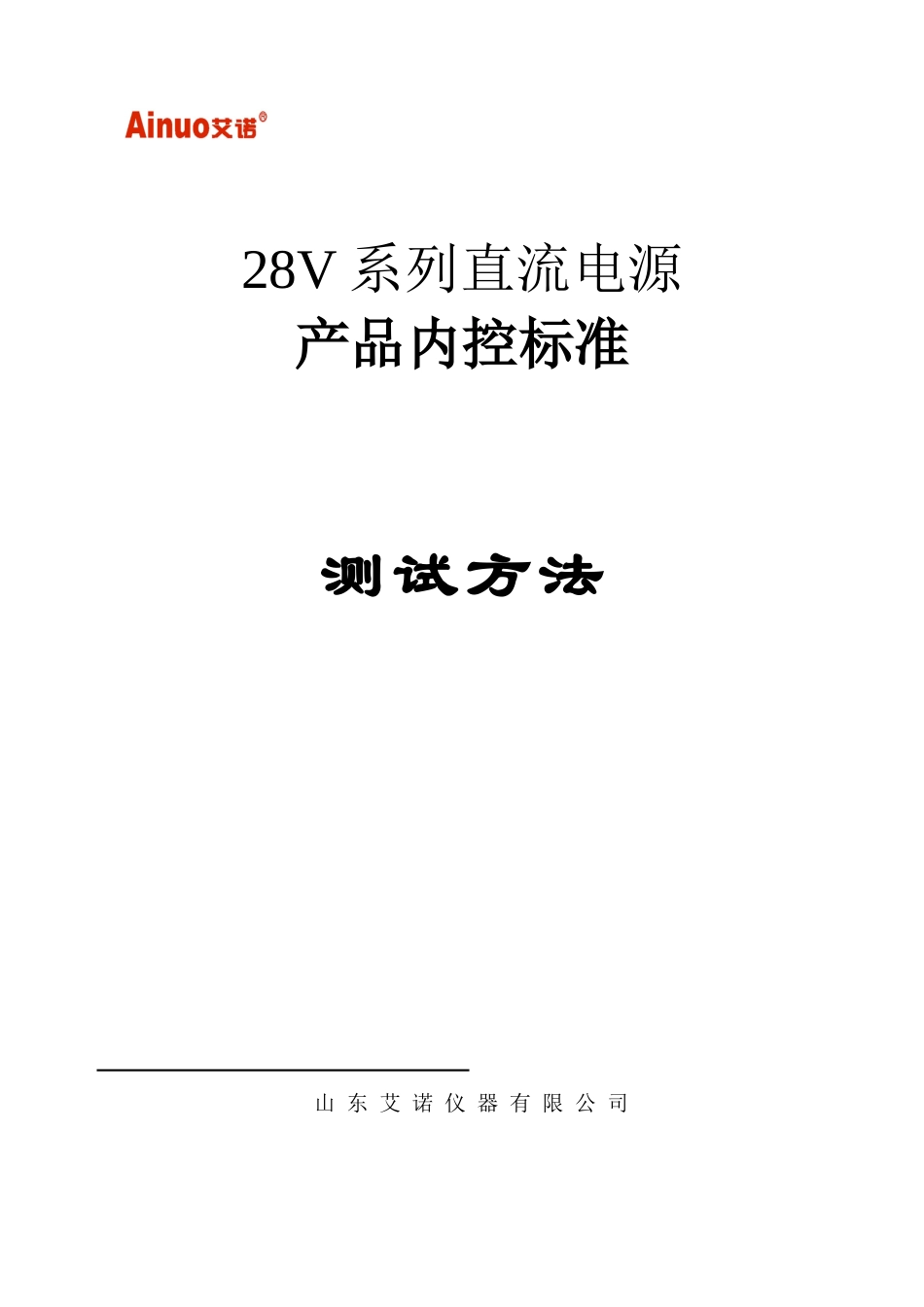

28V 系列直流电源产品内控标准测试方法 山 东 艾 诺 仪 器 有 限 公 司Ainuo28v 系列电源产品内控标准检验方法1/1一.试验目的 检测输出电压误差是否符合内控标准要求二.适用范围本方法适用于 28 系列直流电源产品电压误差的测试。数字式直流电压表〔FLUK45〕、可调负载电阻〔阻性负载〕。输出电压误差：≤±0.5%读数； 设置误差±0.5%量程五.测试步骤 电源空载输出电压误差 1、将电源，数字电压表根据图 1 连接，不接 S 端子。 ＋＋ V 数字表〔直流电压档〕－－图 1 空载输出电压测试2、接通数字电压表和 28v 的电源，数字表置于直流电压档，，启动 28v 电源。3、使电源输出电压分别为 15V、20V、24V、28.5V、30V、35V。分别记录被测28V 电源设置值，电压显示值和标准电压表示值。4、电源输出电压误差按式〔1a〕计算： Sv=〔V1-V0〕/V0 ×100% 〔1a〕式中：Sv——输出电压误差V1——被测 28V 电源电压显示值V0——标准电压表示值5、空载输出电压误差应符合检验标准的要求。6、设置误差根据公式〔1b〕计算 Su=〔Vs-V0〕/V0 ×100% 〔1b〕式中：Su——设置误差V0——标准电压表示值Vs——被测 28V 电源电压设置值设置误差应符合检验标准的要求。被测直流电源第 1 页 共 1 页Ainuo28v 系列电源产品内控标准检验方法1/1一.试验目的 检测输出电压显示是否符合检验标准的要求二.适用范围本方法适用于 28 系列直流电源产品输出电压显示的测试。无 五.测试步骤 1、接通被测电源，启动电源。2、缓慢调节电压调节旋钮，使电源显示值缓慢变化，观察 LCD 的显示位数和变化步幅并记录。3、电源型号对应的显示位数和分辨力如表 1 表 1电源类型显示位数分辨力LCD4 位显示4、显示位数和电压变化步幅，应符合检验标准要求。第 1 页 共 1 页Ainuo28v 系列电源产品内控标准检验方法1/2一.试验目的 检测输出电流及限流值的最大误差是否符合检验标准的要求二.适用范围本方法适用于 28 系列直流电源产品电流误差的测试。数字式直流电压表 Agilent 34401A、可调负载电阻〔阻性负载〕，直流分压器。输出电流最大允许误差：≤±1.0%〔读数＋量程〕电流限流设置误差：≤±1%量程四.测试步骤输出电流最大允许误差： 1、将电源，数字电压表，直流分流器和负载电阻根据图 3 连接，不接 S 端子。直流分流+V 可调负载电阻－数字表〔直流电压档〕图 3 输出电流误差测量2、接通 28v 直流电源和数...
