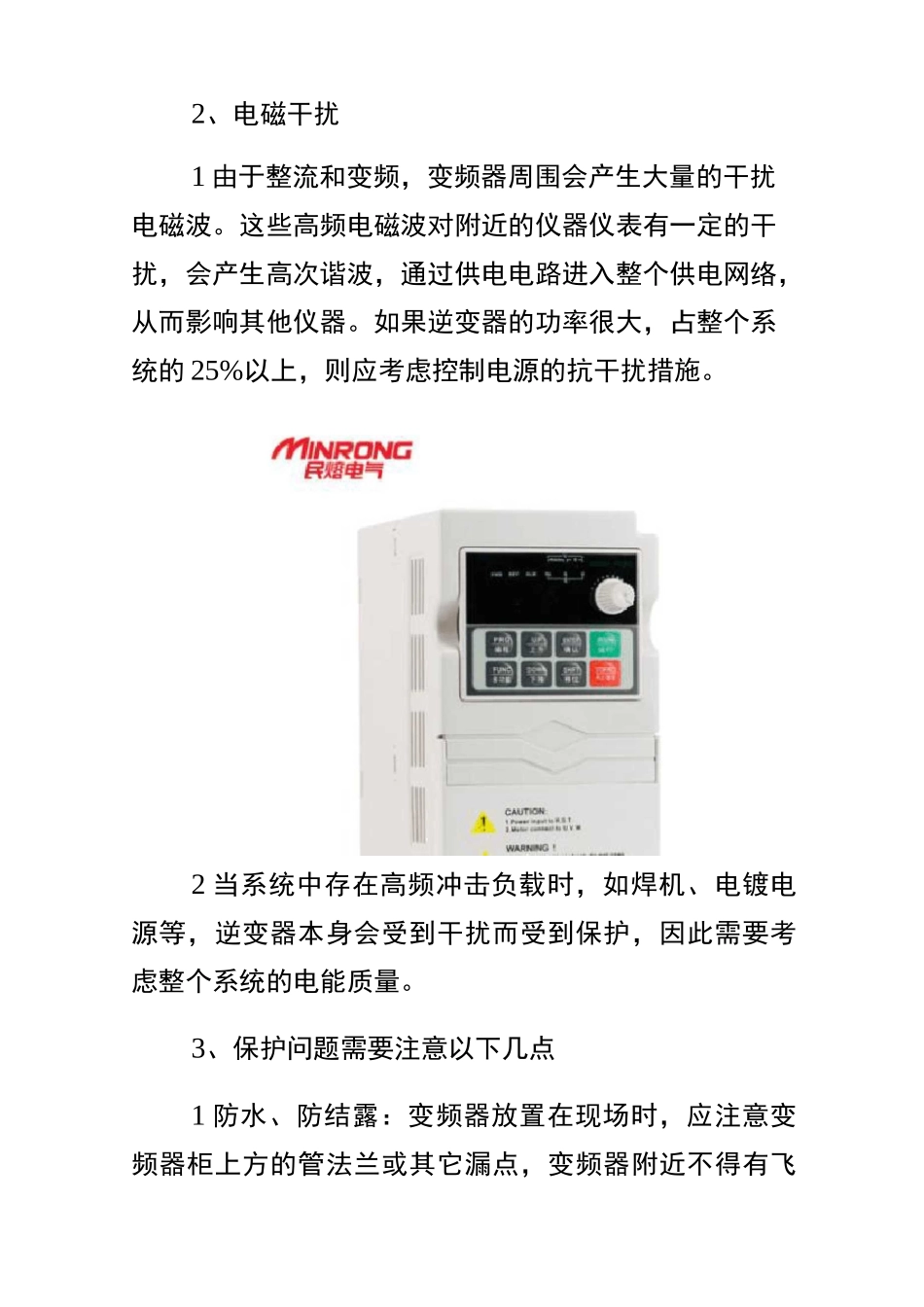

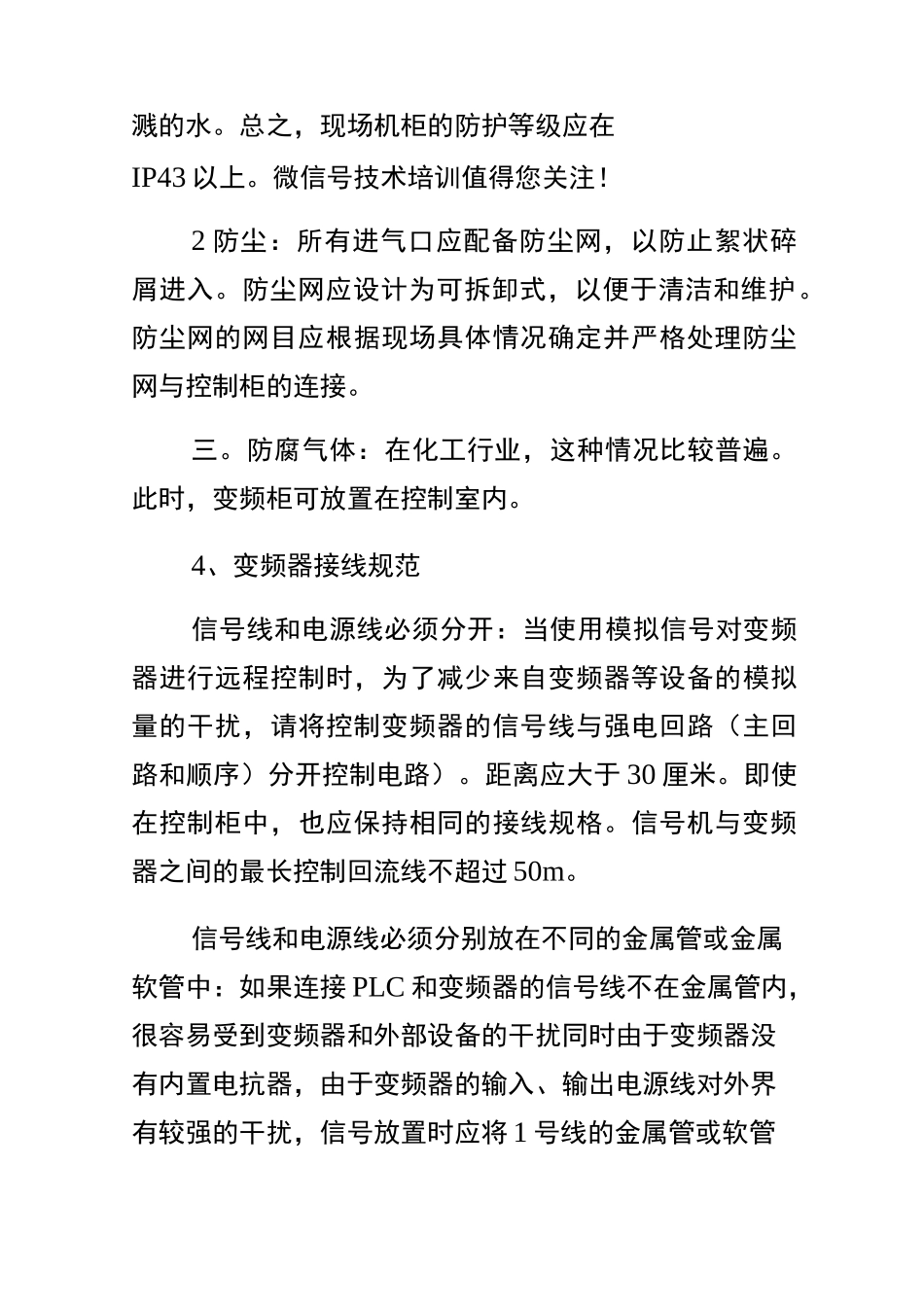

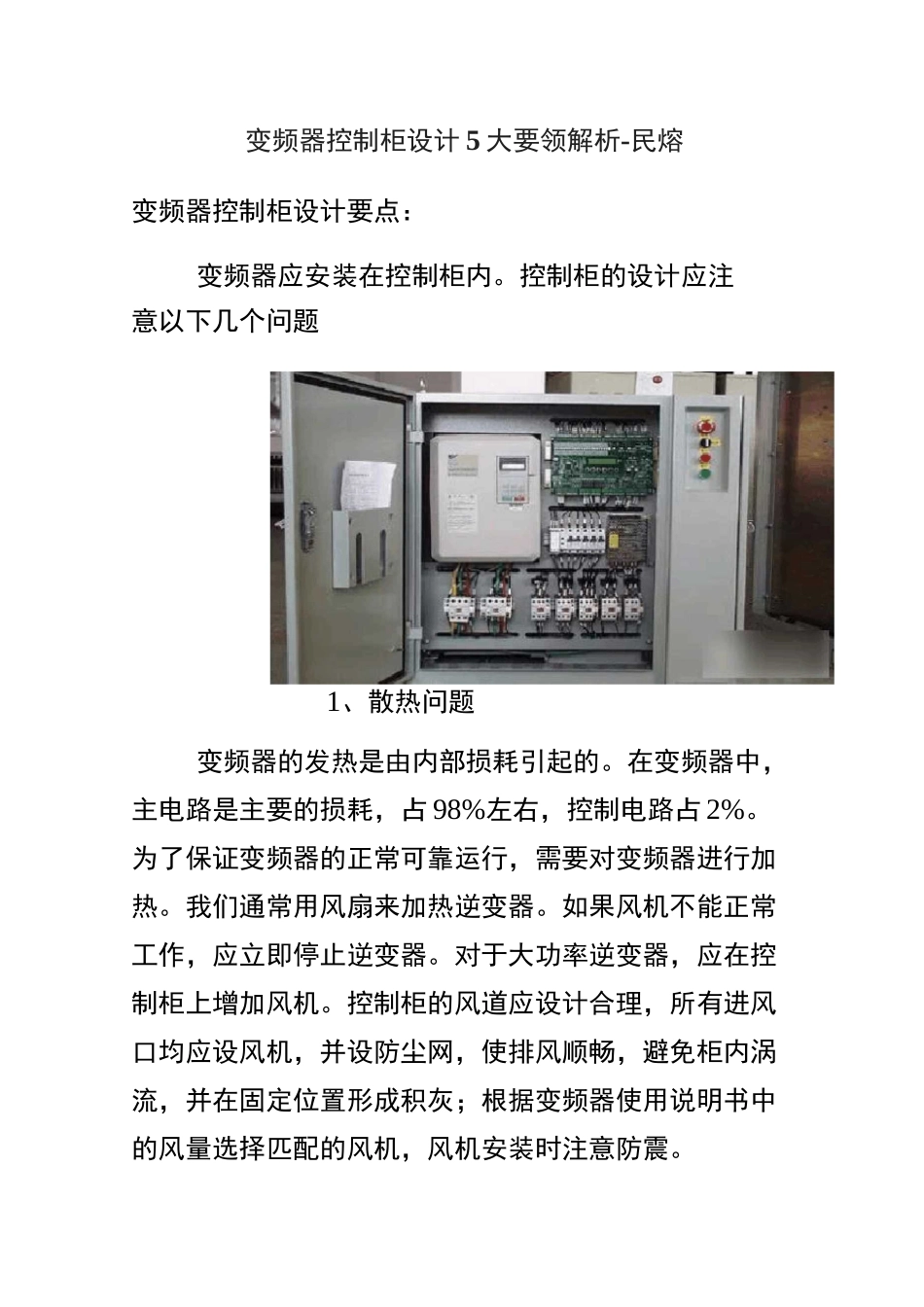

变频器控制柜设计 5 大要领解析-民熔变频器控制柜设计要点:变频器应安装在控制柜内。控制柜的设计应注意以下几个问题1、散热问题变频器的发热是由内部损耗引起的。在变频器中,主电路是主要的损耗,占 98%左右,控制电路占 2%。为了保证变频器的正常可靠运行,需要对变频器进行加热。我们通常用风扇来加热逆变器。如果风机不能正常工作,应立即停止逆变器。对于大功率逆变器,应在控制柜上增加风机。控制柜的风道应设计合理,所有进风口均应设风机,并设防尘网,使排风顺畅,避免柜内涡流,并在固定位置形成积灰;根据变频器使用说明书中的风量选择匹配的风机,风机安装时注意防震。2、电磁干扰1 由于整流和变频,变频器周围会产生大量的干扰电磁波。这些高频电磁波对附近的仪器仪表有一定的干扰,会产生高次谐波,通过供电电路进入整个供电网络,从而影响其他仪器。如果逆变器的功率很大,占整个系统的 25%以上,则应考虑控制电源的抗干扰措施。2 当系统中存在高频冲击负载时,如焊机、电镀电源等,逆变器本身会受到干扰而受到保护,因此需要考虑整个系统的电能质量。3、保护问题需要注意以下几点1 防水、防结露:变频器放置在现场时,应注意变频器柜上方的管法兰或其它漏点,变频器附近不得有飞溅的水。总之,现场机柜的防护等级应在IP43 以上。微信号技术培训值得您关注!2 防尘:所有进气口应配备防尘网,以防止絮状碎屑进入。防尘网应设计为可拆卸式,以便于清洁和维护。防尘网的网目应根据现场具体情况确定并严格处理防尘网与控制柜的连接。三。防腐气体:在化工行业,这种情况比较普遍。此时,变频柜可放置在控制室内。4、变频器接线规范信号线和电源线必须分开:当使用模拟信号对变频器进行远程控制时,为了减少来自变频器等设备的模拟量的干扰,请将控制变频器的信号线与强电回路(主回路和顺序)分开控制电路)。距离应大于 30 厘米。即使在控制柜中,也应保持相同的接线规格。信号机与变频器之间的最长控制回流线不超过 50m。信号线和电源线必须分别放在不同的金属管或金属软管中:如果连接 PLC 和变频器的信号线不在金属管内,很容易受到变频器和外部设备的干扰同时由于变频器没有内置电抗器,由于变频器的输入、输出电源线对外界有较强的干扰,信号放置时应将 1 号线的金属管或软管延伸至变频器控制端,以保证信号线与电源线完全分离。1)模拟控制信号线采用双绞线屏蔽线,导线规格为 0.75mm2。接线时必须注意,电...
