齿轮气体渗碳热处理工艺

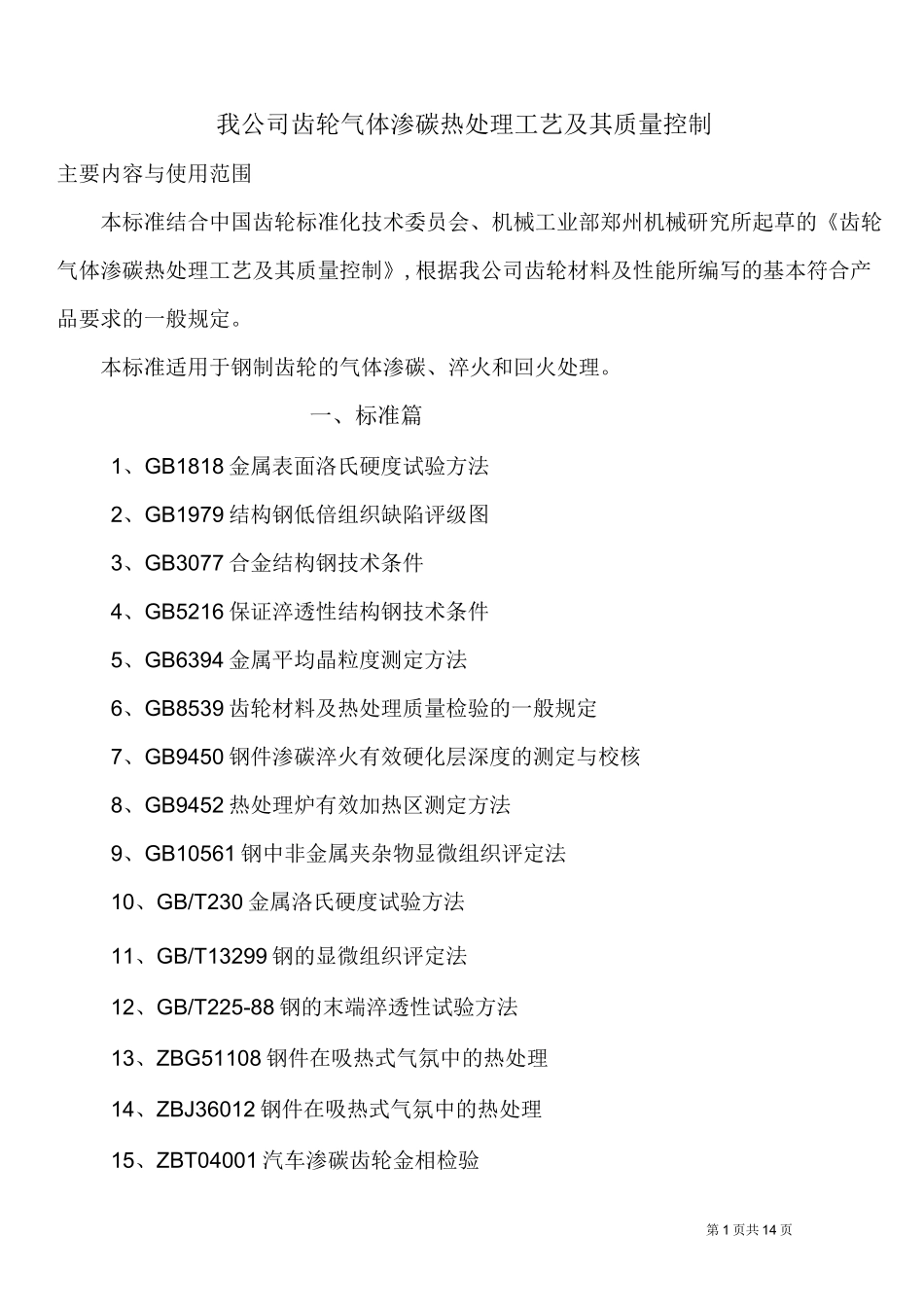

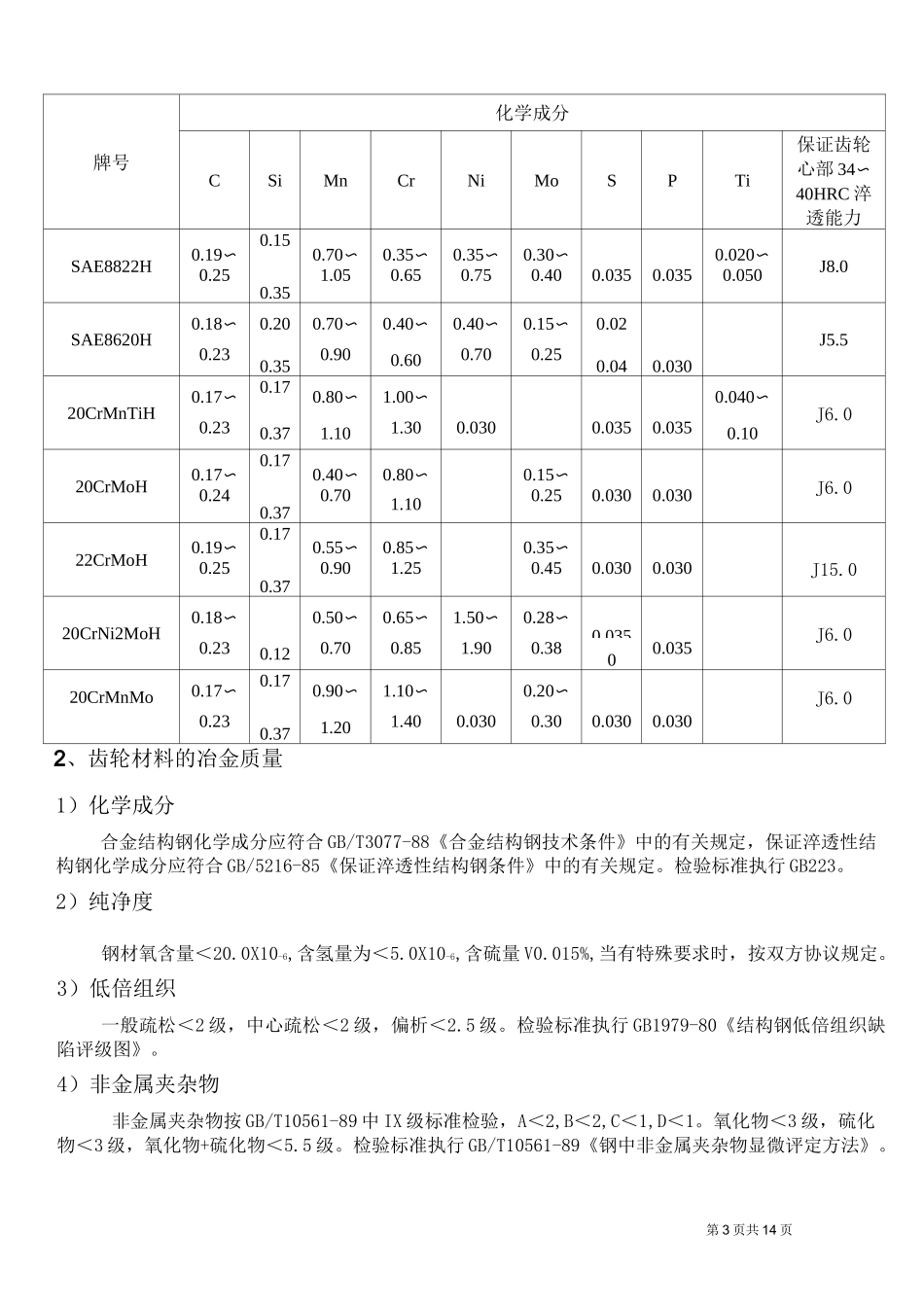

第 1 页共 14 页我公司齿轮气体渗碳热处理工艺及其质量控制主要内容与使用范围本标准结合中国齿轮标准化技术委员会、机械工业部郑州机械研究所起草的《齿轮气体渗碳热处理工艺及其质量控制》,根据我公司齿轮材料及性能所编写的基本符合产品要求的一般规定。本标准适用于钢制齿轮的气体渗碳、淬火和回火处理。一、标准篇1、GB1818 金属表面洛氏硬度试验方法2、GB1979 结构钢低倍组织缺陷评级图3、GB3077 合金结构钢技术条件4、GB5216 保证淬透性结构钢技术条件5、GB6394 金属平均晶粒度测定方法6、GB8539 齿轮材料及热处理质量检验的一般规定7、GB9450 钢件渗碳淬火有效硬化层深度的测定与校核8、GB9452 热处理炉有效加热区测定方法9、GB10561 钢中非金属夹杂物显微组织评定法10、GB/T230 金属洛氏硬度试验方法11、GB/T13299 钢的显微组织评定法12、GB/T225-88 钢的末端淬透性试验方法13、ZBG51108 钢件在吸热式气氛中的热处理14、ZBJ36012 钢件在吸热式气氛中的热处理15、ZBT04001 汽车渗碳齿轮金相检验广东富华重工制造有限公司 GuangdongFuWaHeavyIndustriesCo.,Ltd.第 2 页共 14 页第 3 页共 14 页牌号化学成分CSiMnCrNiMoSPTi保证齿轮心部 34〜40HRC 淬透能力SAE8822H0.19〜0.150.70〜0.35〜0.35〜0.30〜0.020〜J8.00.250.351.050.650.750.400.0350.0350.050SAE8620H0.18〜0.200.70〜0.40〜0.40〜0.15〜0.020.030J5.50.230.350.900.600.700.250.0420CrMnTiH0.17〜0.170.80〜1.00〜0.040〜J6.00.230.371.101.300.0300.0350.0350.1020CrMoH0.17〜0.170.40〜0.80〜0.15〜J6.00.240.370.701.100.250.0300.03022CrMoH0.19〜0.170.55〜0.85〜0.35〜0.250.370.901.250.450.0300.030J15.020CrNi2MoH0.18〜0.50〜0.65〜1.50〜0.28〜J6.00.0350.230.120.700.851.900.3800.03520CrMnMo0.17〜0.170.90〜1.10〜0.20〜J6.00.230.371.201.400.0300.300.0300.0302、齿轮材料的冶金质量1）化学成分合金结构钢化学成分应符合 GB/T3077-88《合金结构钢技术条件》中的有关规定，保证淬透性结构钢化学成分应符合 GB/5216-85《保证淬透性结构钢条件》中的有关规定。检验标准执行 GB223。2）纯净度钢材氧含量＜20.0X10-6,含氢量为＜5.0X10-6,含硫量 V0.015%,当有特殊要求时，按双方协议规定。3）低倍组织一般疏松＜2 级，中心疏松＜2 级，偏析＜2.5 级。检验标准执行 GB1979-80《结构钢低倍组织缺陷评级图》。4）非金属夹杂物非...
