大工18春《水工建筑物课程设计》模板及要求3

大工18春《水工建筑物课程设计》模板及要求3_第1页
1/7

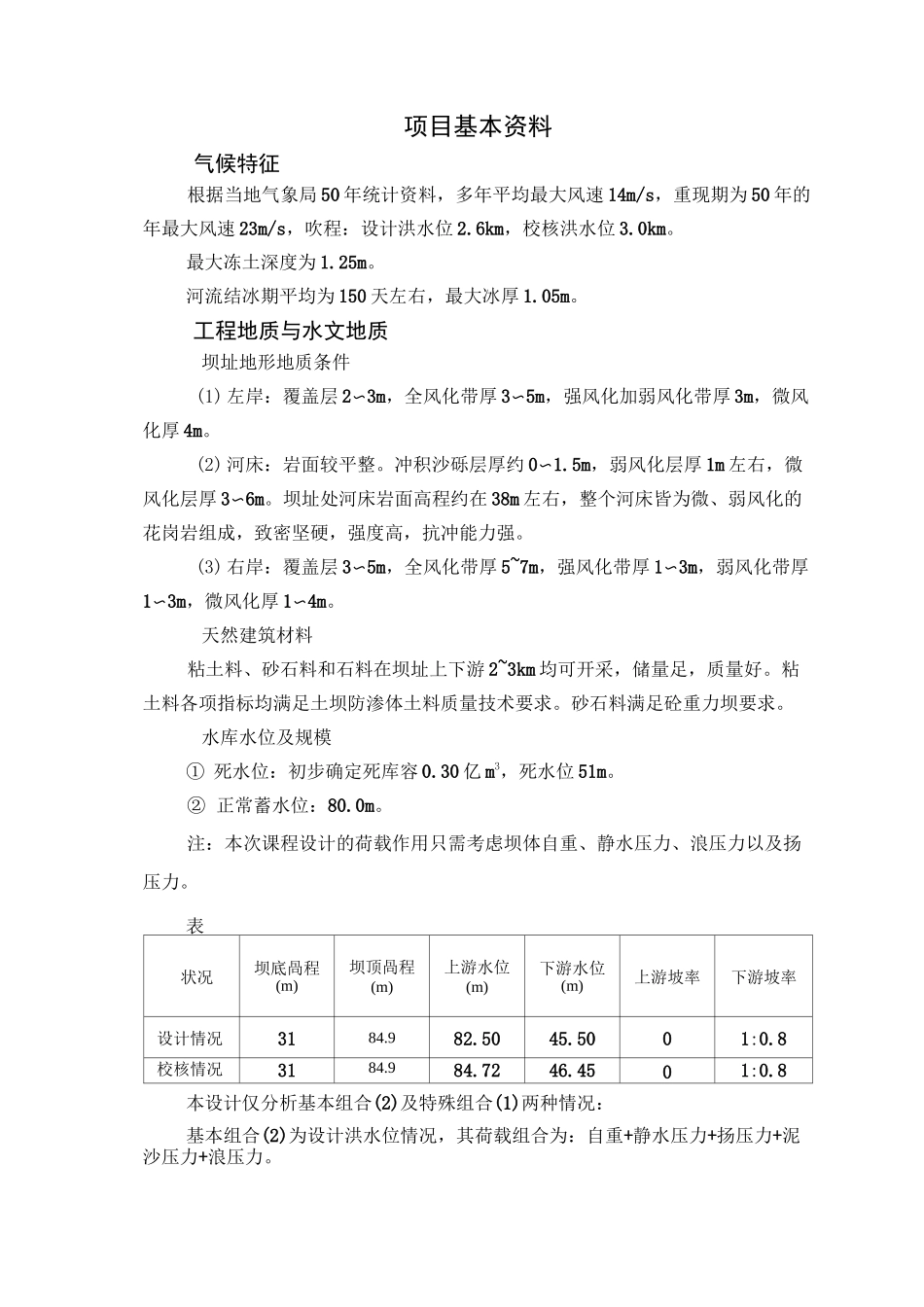

大工18春《水工建筑物课程设计》模板及要求3_第2页
2/7

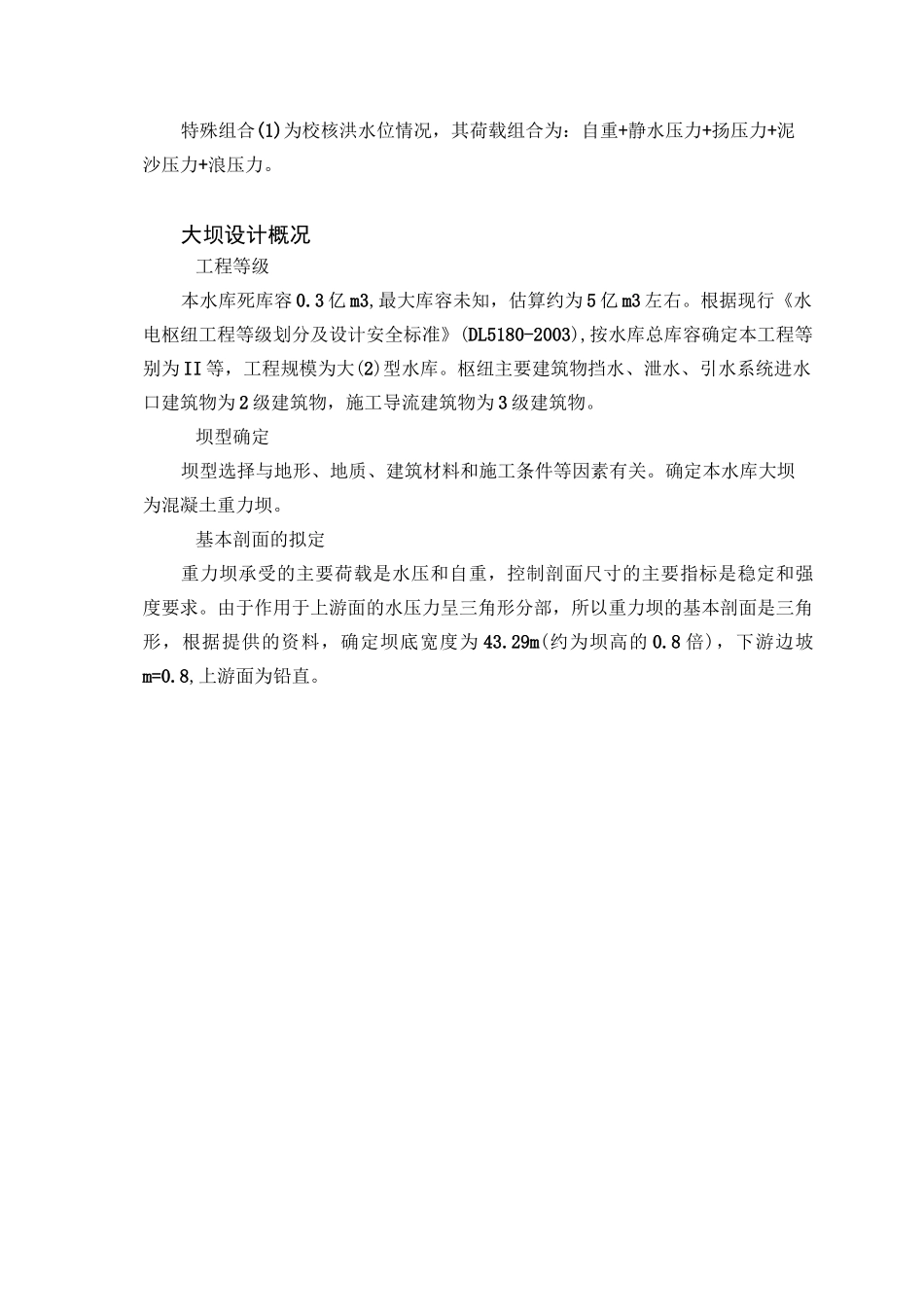

大工18春《水工建筑物课程设计》模板及要求3_第3页
3/7
网络教育学院《水工建筑物课程设计》目:某混凝土重力坝设计请把你所在的学习中 心 名 称 完 整 填写。阅后删除此文本框学习中心:专业:年级:学号学生:指导教师:年春秋季将某混凝土重力坝设计改为具体重力坝设计的名称。阅后删除此文本框春季入学则去、掉“/秋”字,秋季入学则去掉“/春”字。添加内容时注意文字保持整齐、下划线要完整。阅后删除此文本框。丿项目基本资料气候特征根据当地气象局 50 年统计资料,多年平均最大风速 14m/s,重现期为 50 年的年最大风速 23m/s,吹程:设计洪水位 2.6km,校核洪水位 3.0km。最大冻土深度为 1.25m。河流结冰期平均为 150 天左右,最大冰厚 1.05m。工程地质与水文地质坝址地形地质条件(1) 左岸:覆盖层 2〜3m,全风化带厚 3〜5m,强风化加弱风化带厚 3m,微风化厚 4m。(2) 河床:岩面较平整。冲积沙砾层厚约 0〜1.5m,弱风化层厚 1m 左右,微风化层厚 3〜6m。坝址处河床岩面高程约在 38m 左右,整个河床皆为微、弱风化的花岗岩组成,致密坚硬,强度高,抗冲能力强。(3) 右岸:覆盖层 3〜5m,全风化带厚 5~7m,强风化带厚 1〜3m,弱风化带厚1〜3m,微风化厚 1〜4m。天然建筑材料粘土料、砂石料和石料在坝址上下游 2~3km 均可开采,储量足,质量好。粘土料各项指标均满足土坝防渗体土料质量技术要求。砂石料满足砼重力坝要求。水库水位及规模① 死水位:初步确定死库容 0.30 亿 m3,死水位 51m。② 正常蓄水位:80.0m。注:本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。表状况坝底咼程(m)坝顶咼程(m)上游水位(m)下游水位(m)上游坡率下游坡率设计情况3184.982.5045.5001:0.8校核情况3184.984.7246.4501:0.8本设计仅分析基本组合(2)及特殊组合(1)两种情况:基本组合(2)为设计洪水位情况,其荷载组合为:自重+静水压力+扬压力+泥沙压力+浪压力。特殊组合(1)为校核洪水位情况,其荷载组合为:自重+静水压力+扬压力+泥沙压力+浪压力。大坝设计概况工程等级本水库死库容 0.3 亿 m3,最大库容未知,估算约为 5 亿 m3 左右。根据现行《水电枢纽工程等级划分及设计安全标准》(DL5180-2003),按水库总库容确定本工程等别为 II 等,工程规模为大(2)型水库。枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为 2 级建筑物,施工导流建筑物为 3 级建筑物。坝型确定坝型选择与地形、地质、建筑材料和施工条件等因素有关。确定本水库大坝...
