某机组事故及保安系统设备安装方案

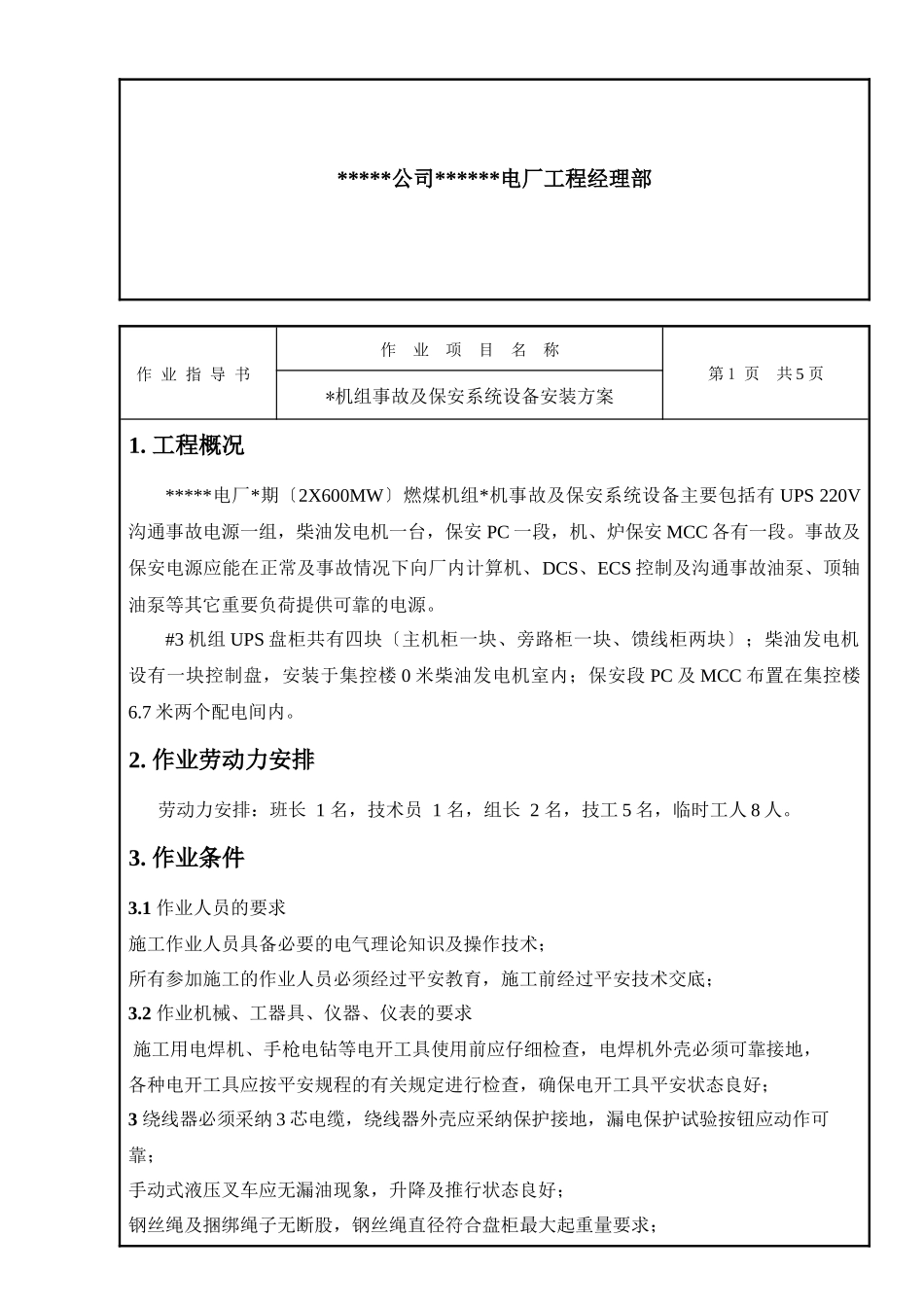

编号ST-03-0 -2024 ******电厂*期工程 *机事故及保安系统设备安装方案作业指导书 编制单位： ——————————— 编 制： 年 月 日 ——————————— 审 核： 年 月 日 ——————————— ———————————批 准： 年 月 日 *****公司******电厂工程经理部作 业 指 导 书作 业 项 目 名 称第 1 页 共 5 页*机组事故及保安系统设备安装方案1. 工程概况 *****电厂*期〔2X600MW〕燃煤机组*机事故及保安系统设备主要包括有 UPS 220V沟通事故电源一组，柴油发电机一台，保安 PC 一段，机、炉保安 MCC 各有一段。事故及保安电源应能在正常及事故情况下向厂内计算机、DCS、ECS 控制及沟通事故油泵、顶轴油泵等其它重要负荷提供可靠的电源。#3 机组 UPS 盘柜共有四块〔主机柜一块、旁路柜一块、馈线柜两块〕；柴油发电机设有一块控制盘，安装于集控楼 0 米柴油发电机室内；保安段 PC 及 MCC 布置在集控楼6.7 米两个配电间内。2. 作业劳动力安排 劳动力安排：班长 1 名，技术员 1 名，组长 2 名，技工 5 名，临时工人 8 人。3. 作业条件3.1 作业人员的要求施工作业人员具备必要的电气理论知识及操作技术；所有参加施工的作业人员必须经过平安教育，施工前经过平安技术交底； 3.2 作业机械、工器具、仪器、仪表的要求 施工用电焊机、手枪电钻等电开工具使用前应仔细检查，电焊机外壳必须可靠接地，各种电开工具应按平安规程的有关规定进行检查，确保电开工具平安状态良好；3 绕线器必须采纳 3 芯电缆，绕线器外壳应采纳保护接地，漏电保护试验按钮应动作可靠；手动式液压叉车应无漏油现象，升降及推行状态良好；钢丝绳及捆绑绳子无断股，钢丝绳直径符合盘柜最大起重量要求； 3.3 作业材料、半成品的质量要求 盘柜根底槽钢应平直，尺寸、规格符合设计要求； 盘柜接地铜绞线或扁铜无扭曲和断裂，规格、尺寸符合设计要求。 3.4 作业环境的要求 盘柜安装前，建筑物土建局部根据设计已经施工完毕，且盘柜安装场所无积水杂物等施工垃圾；4. 施工方法及步骤作 业 指 导 书作 业 项 目 名 称第 2 页 共 5 页*机组事故及保安系统设备安装方案4.1 盘柜根底的安装 根据设计图纸盘柜根底型钢全部采纳 10#槽钢，根据安装施工图的安装尺寸进行下料槽钢应进行平直和除锈后才能安装 ，制作完毕后应做防腐处理；安装根底槽钢一定要与土建密切配...
