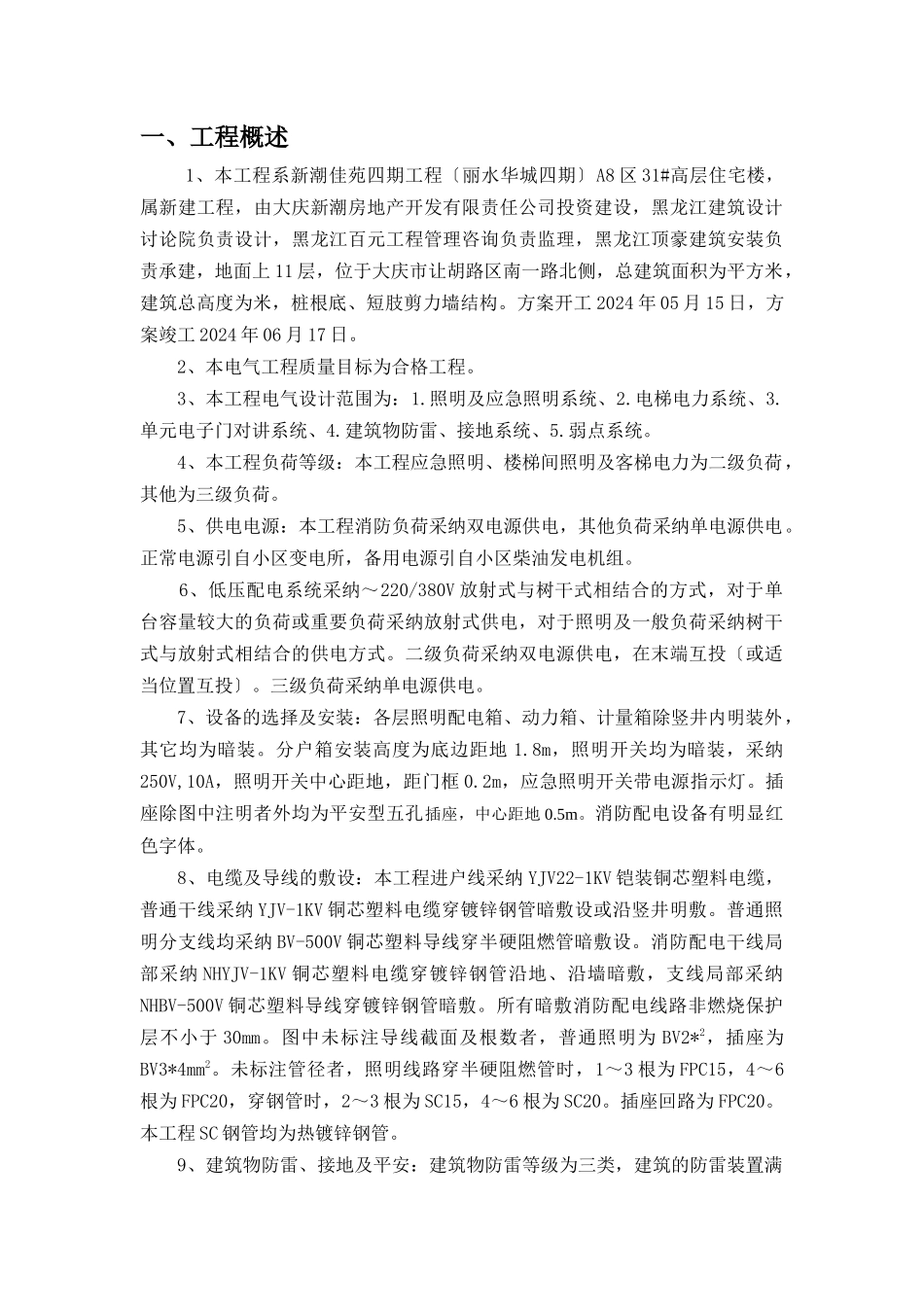

一、工程概述 1、本工程系新潮佳苑四期工程〔丽水华城四期〕A8 区 31#高层住宅楼，属新建工程，由大庆新潮房地产开发有限责任公司投资建设，黑龙江建筑设计讨论院负责设计，黑龙江百元工程管理咨询负责监理，黑龙江顶豪建筑安装负责承建，地面上 11 层，位于大庆市让胡路区南一路北侧，总建筑面积为平方米，建筑总高度为米，桩根底、短肢剪力墙结构。方案开工 2024 年 05 月 15 日，方案竣工 2024 年 06 月 17 日。 2、本电气工程质量目标为合格工程。 3、本工程电气设计范围为：1.照明及应急照明系统、2.电梯电力系统、3.单元电子门对讲系统、4.建筑物防雷、接地系统、5.弱点系统。 4、本工程负荷等级：本工程应急照明、楼梯间照明及客梯电力为二级负荷，其他为三级负荷。 5、供电电源：本工程消防负荷采纳双电源供电，其他负荷采纳单电源供电。正常电源引自小区变电所，备用电源引自小区柴油发电机组。 6、低压配电系统采纳～220/380V 放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采纳放射式供电，对于照明及一般负荷采纳树干式与放射式相结合的供电方式。二级负荷采纳双电源供电，在末端互投〔或适当位置互投〕。三级负荷采纳单电源供电。7、设备的选择及安装：各层照明配电箱、动力箱、计量箱除竖井内明装外，其它均为暗装。分户箱安装高度为底边距地 1.8m，照明开关均为暗装，采纳250V,10A，照明开关中心距地，距门框 0.2m，应急照明开关带电源指示灯。插座除图中注明者外均为平安型五孔插座，中心距地 0.5m。消防配电设备有明显红色字体。 8、电缆及导线的敷设：本工程进户线采纳 YJV22-1KV 铠装铜芯塑料电缆，普通干线采纳 YJV-1KV 铜芯塑料电缆穿镀锌钢管暗敷设或沿竖井明敷。普通照明分支线均采纳 BV-500V 铜芯塑料导线穿半硬阻燃管暗敷设。消防配电干线局部采纳 NHYJV-1KV 铜芯塑料电缆穿镀锌钢管沿地、沿墙暗敷，支线局部采纳NHBV-500V 铜芯塑料导线穿镀锌钢管暗敷。所有暗敷消防配电线路非燃烧保护层不小于 30mm。图中未标注导线截面及根数者，普通照明为 BV2*2，插座为BV3*4mm2。未标注管径者，照明线路穿半硬阻燃管时，1～3 根为 FPC15，4～6根为 FPC20，穿钢管时，2～3 根为 SC15，4～6 根为 SC20。插座回路为 FPC20。本工程 SC 钢管均为热镀锌钢管。 9、建筑物防雷、接地及平安：建筑物防雷等级为三类，建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波...
