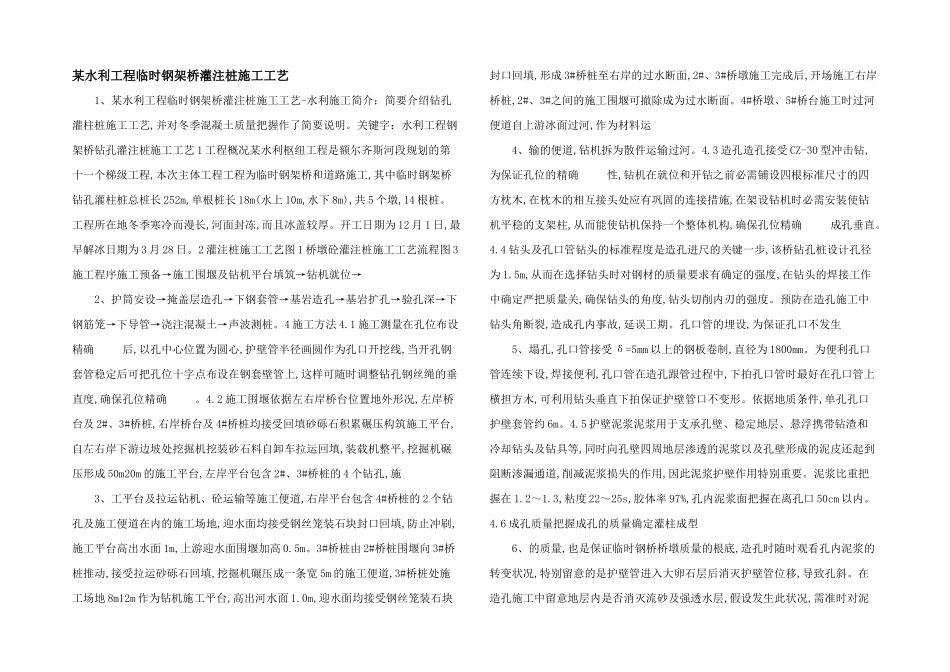

某水利工程临时钢架桥灌注桩施工工艺 1、某水利工程临时钢架桥灌注桩施工工艺-水利施工简介：简要介绍钻孔灌柱桩施工工艺,并对冬季混凝土质量把握作了简要说明。关键字：水利工程钢架桥钻孔灌注桩施工工艺 1 工程概况某水利枢纽工程是额尔齐斯河段规划的第十一个梯级工程,本次主体工程工程为临时钢架桥和道路施工,其中临时钢架桥钻孔灌柱桩总桩长 252m,单根桩长 18m(水上 10m,水下 8m),共 5 个墩,14 根桩。工程所在地冬季寒冷而漫长,河面封冻,而且冰盖较厚。开工日期为 12 月 1 日,最早解冰日期为 3 月 28 日。2 灌注桩施工工艺图 1 桥墩砼灌注桩施工工艺流程图 3施工程序施工预备→施工围堰及钻机平台填筑→钻机就位→ 2、护筒安设→掩盖层造孔→下钢套管→基岩造孔→基岩扩孔→验孔深→下钢筋笼→下导管→浇注混凝土→声波测桩。4 施工方法 4.1 施工测量在孔位布设精确 后,以孔中心位置为圆心,护壁管半径画圆作为孔口开挖线,当开孔钢套管稳定后可把孔位十字点布设在钢套壁管上,这样可随时调整钻孔钢丝绳的垂直度,确保孔位精确 。4.2 施工围堰依据左右岸桥台位置地外形况,左岸桥台及 2#、3#桥桩,右岸桥台及 4#桥桩均接受回填砂砾石积累碾压构筑施工平台,自左右岸下游边坡处挖掘机挖装砂石料自卸车拉运回填,装载机整平,挖掘机碾压形成 50m20m 的施工平台,左岸平台包含 2#、3#桥桩的 4 个钻孔,施 3、工平台及拉运钻机、砼运输等施工便道,右岸平台包含 4#桥桩的 2 个钻孔及施工便道在内的施工场地,迎水面均接受钢丝笼装石块封口回填,防止冲刷,施工平台高出水面 1m,上游迎水面围堰加高 0.5m。3#桥桩由 2#桥桩围堰向 3#桥桩推动,接受拉运砂砾石回填,挖掘机碾压成一条宽 5m 的施工便道,3#桥桩处施工场地 8m12m 作为钻机施工平台,高出河水面 1.0m,迎水面均接受钢丝笼装石块封口回填,形成 3#桥桩至右岸的过水断面,2#、3#桥墩施工完成后,开场施工右岸桥桩,2#、3#之间的施工围堰可撤除成为过水断面。4#桥墩、5#桥台施工时过河便道自上游冰面过河,作为材料运 4、输的便道,钻机拆为散件运输过河。4.3 造孔造孔接受 CZ-30 型冲击钻,为保证孔位的精确 性,钻机在就位和开钻之前必需铺设四根标准尺寸的四方枕木,在枕木的相互接头处应有巩固的连接措施,在架设钻机时必需安装使钻机平稳的支架柱,从而能使钻机保持一个整体机构,确保孔位精确 成孔垂直。4.4 钻头及孔口管钻头的标准程度是造孔进尺的关键一步...
