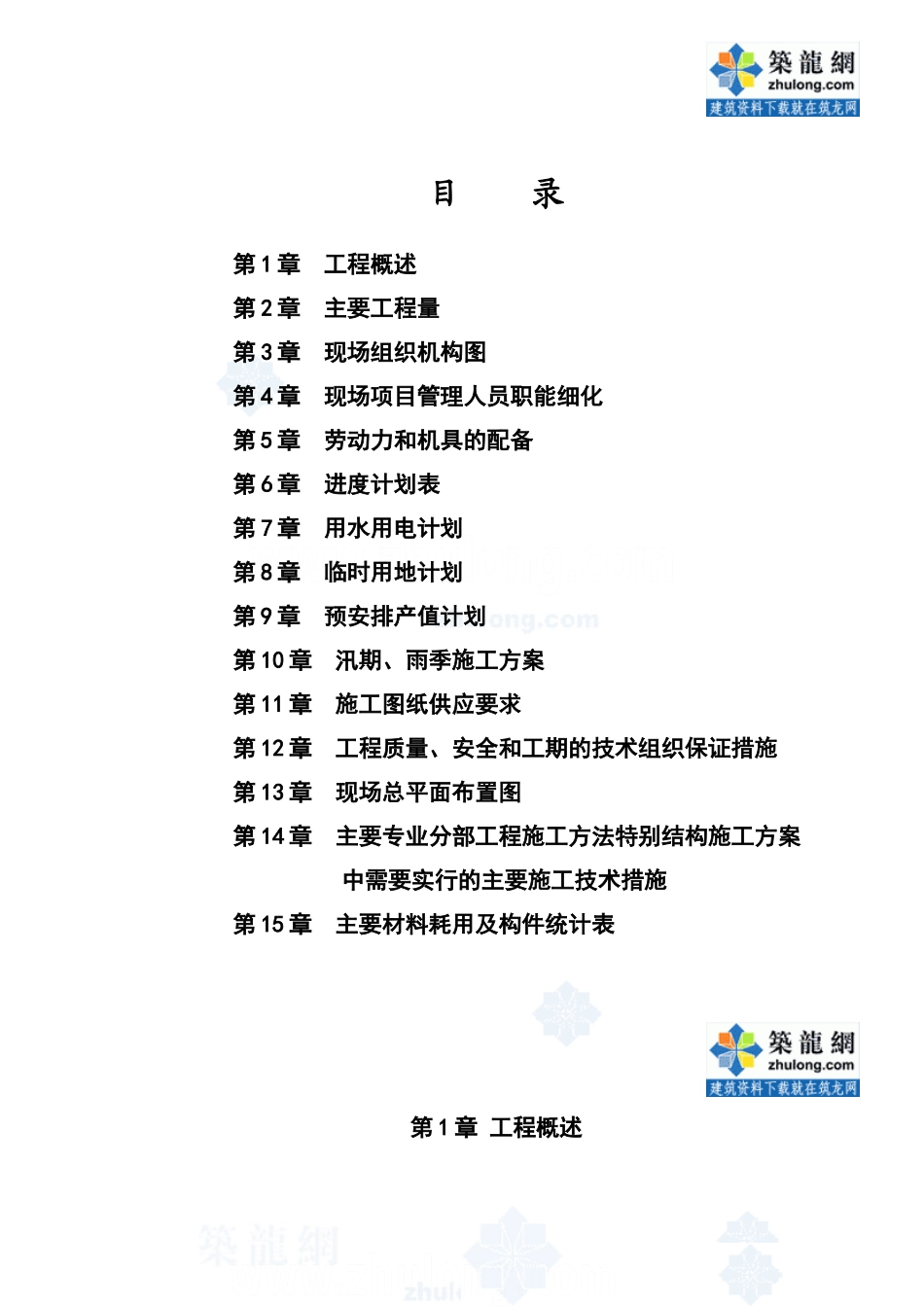

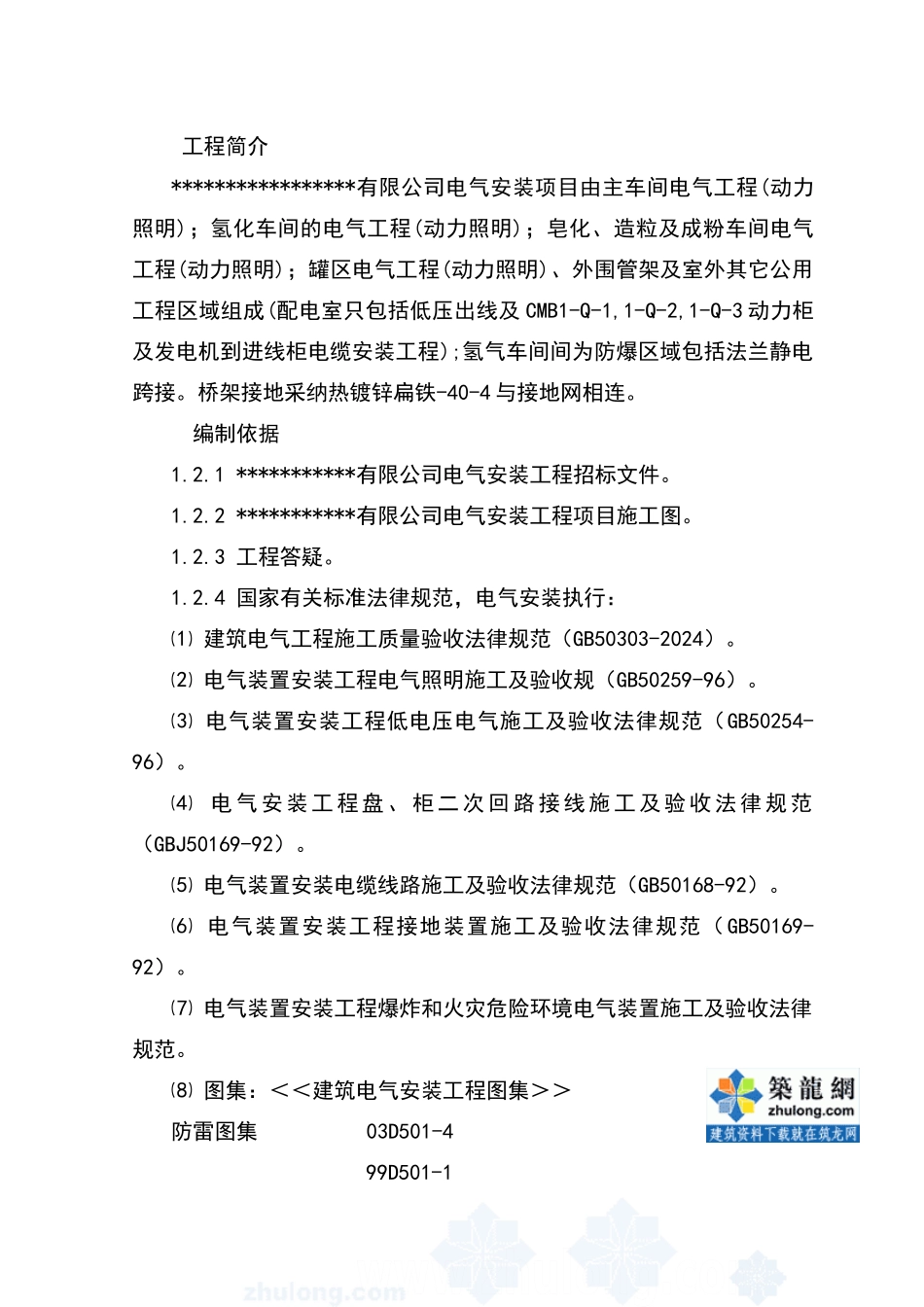

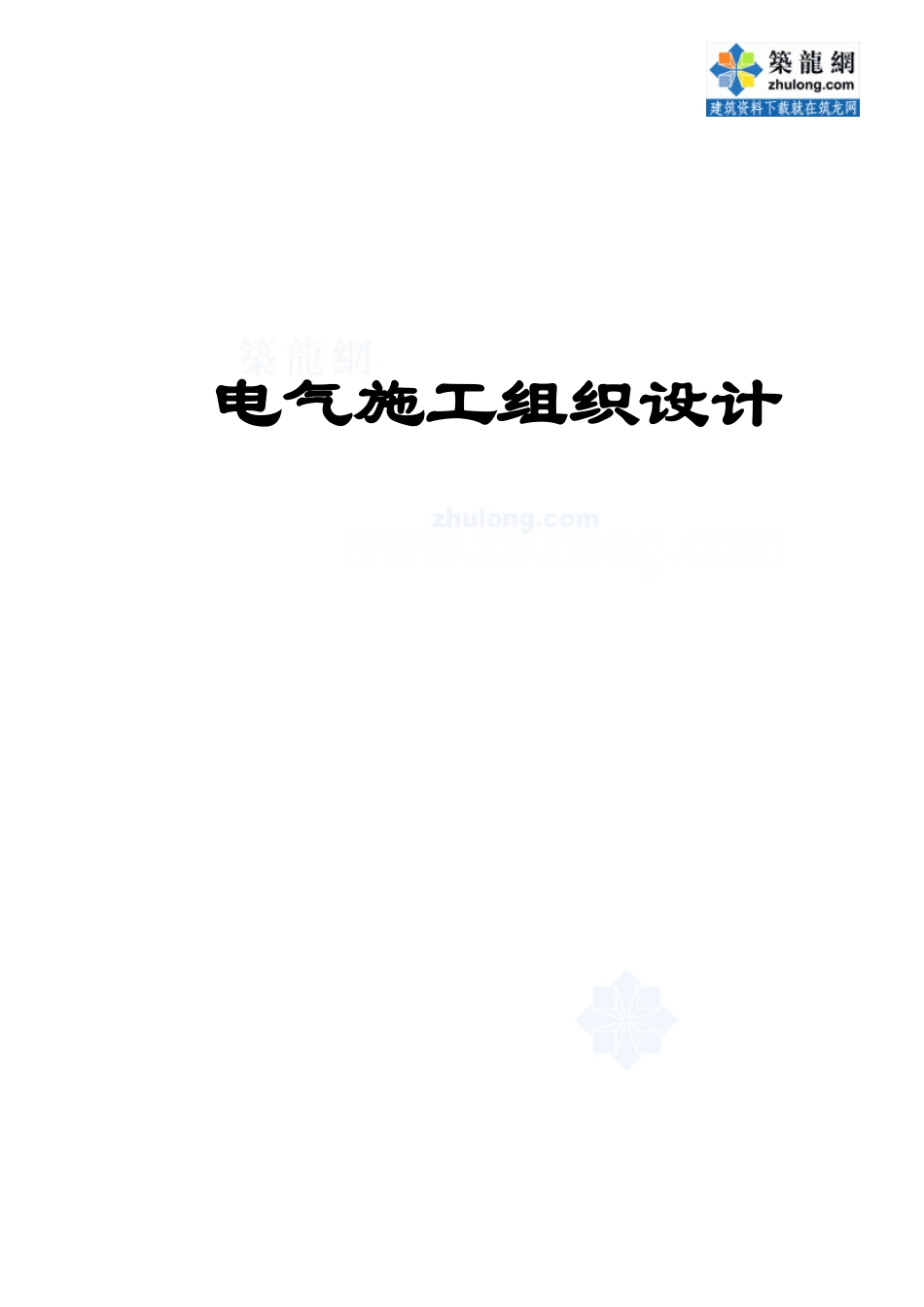

电气施工组织设计目 录第 1 章 工程概述第 2 章 主要工程量第 3 章 现场组织机构图第 4 章 现场项目管理人员职能细化第 5 章 劳动力和机具的配备第 6 章 进度计划表第 7 章 用水用电计划第 8 章 临时用地计划第 9 章 预安排产值计划第 10 章 汛期、雨季施工方案第 11 章 施工图纸供应要求第 12 章 工程质量、安全和工期的技术组织保证措施第 13 章 现场总平面布置图第 14 章 主要专业分部工程施工方法特别结构施工方案中需要实行的主要施工技术措施第 15 章 主要材料耗用及构件统计表第 1 章 工程概述 工程简介*****************有限公司电气安装项目由主车间电气工程(动力照明)；氢化车间的电气工程(动力照明)；皂化、造粒及成粉车间电气工程(动力照明)；罐区电气工程(动力照明)、外围管架及室外其它公用工程区域组成(配电室只包括低压出线及 CMB1-Q-1,1-Q-2,1-Q-3 动力柜及发电机到进线柜电缆安装工程);氢气车间间为防爆区域包括法兰静电跨接。桥架接地采纳热镀锌扁铁-40-4 与接地网相连。 编制依据1.2.1 ***********有限公司电气安装工程招标文件。1.2.2 ***********有限公司电气安装工程项目施工图。1.2.3 工程答疑。1.2.4 国家有关标准法律规范，电气安装执行：⑴ 建筑电气工程施工质量验收法律规范（GB50303-2024）。⑵ 电气装置安装工程电气照明施工及验收规（GB50259-96）。⑶ 电气装置安装工程低电压电气施工及验收法律规范（GB50254-96）。⑷ 电 气 安 装 工 程 盘 、 柜 二 次 回 路 接 线 施 工 及 验 收 法 律 规 范（GBJ50169-92）。⑸ 电气装置安装电缆线路施工及验收法律规范（GB50168-92）。⑹ 电气装置安装工程接地装置施工及验收法律规范（GB50169-92）。⑺ 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范。⑻ 图集：＜＜建筑电气安装工程图集＞＞防雷图集 03D501-499D501-1接地安装图集 03D501-4等电位图集 02D501-2第 2 章 主要工程量 序号工程量名称单位数 量1按钮箱台2592盘、柜台913电机台3154电缆桥架米19885电缆米1372586电线米205007钢管米180458灯具套9629接地线米1988第 3 章 现场组织机构图现场组织机构图公司总经理***有限公司项 目 经 理质量经理技术经理计划经理安全经理项 目 部 科 室工程科质安科材料科计划科综合办公室 有关说明如该项目一旦我公司中标，将由我公司总部极具实...
