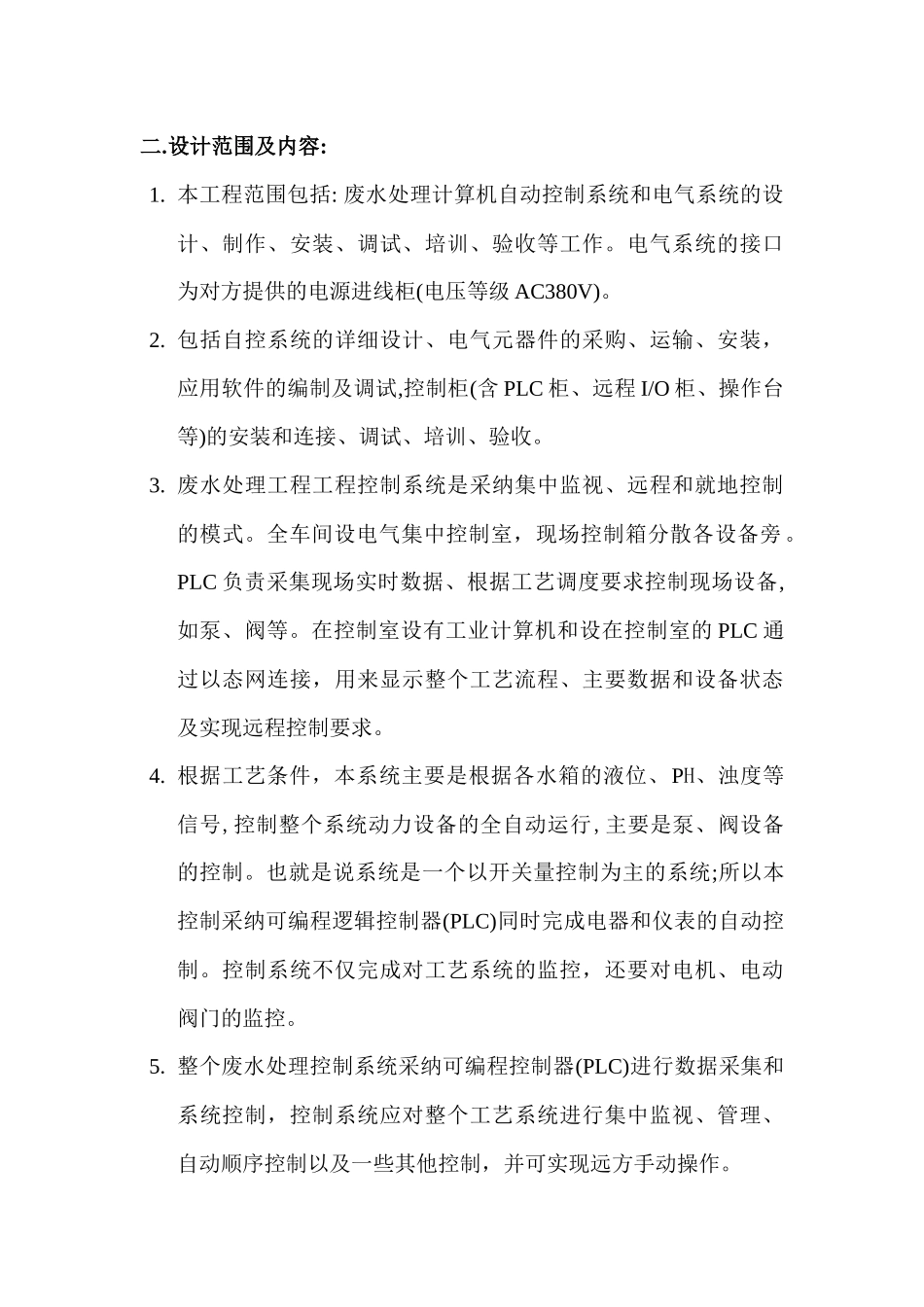

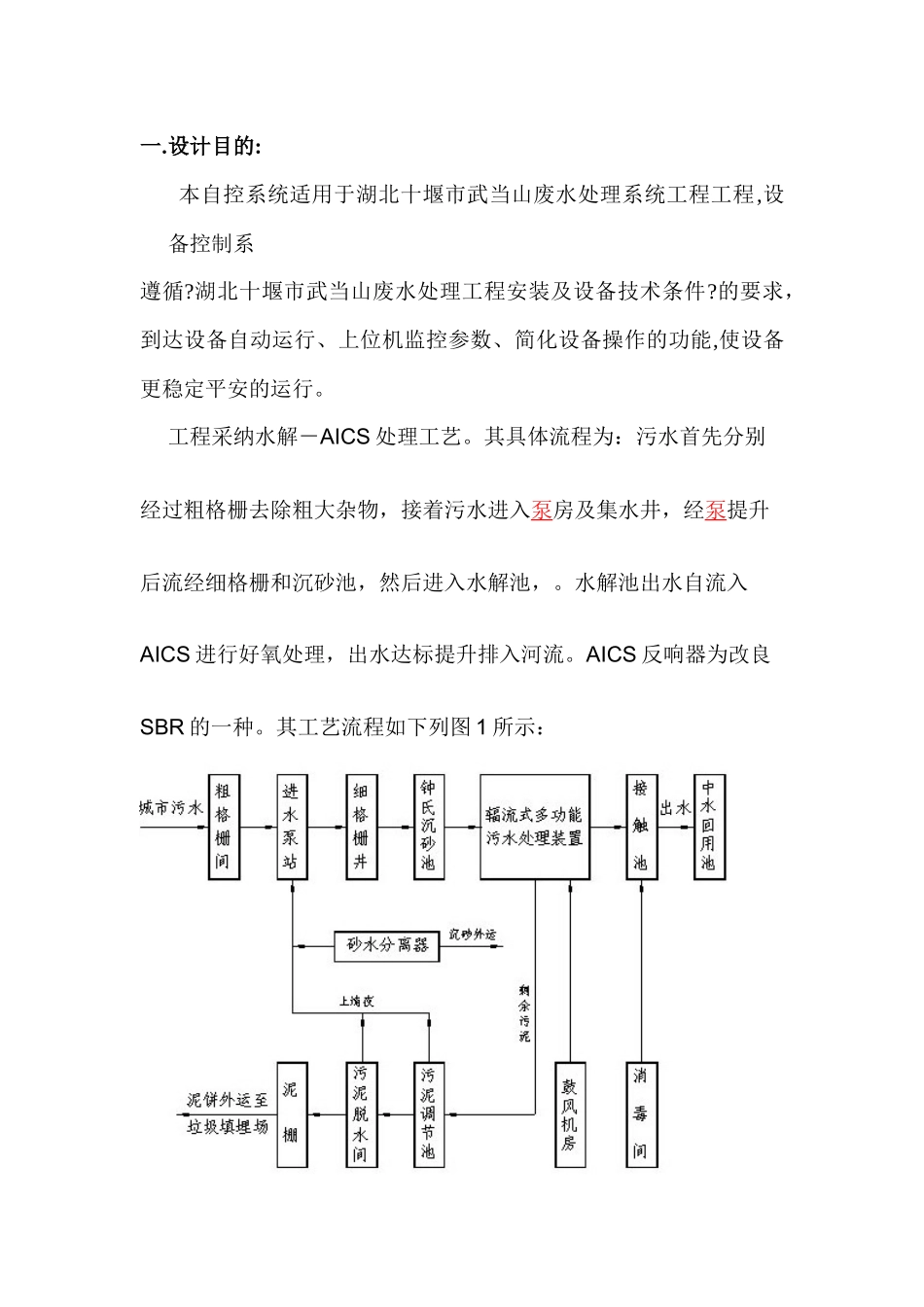

武当山污水处理系统工程计算机自控系统方案一.设计目的:本自控系统适用于湖北十堰市武当山废水处理系统工程工程,设备控制系遵循?湖北十堰市武当山废水处理工程安装及设备技术条件?的要求，到达设备自动运行、上位机监控参数、简化设备操作的功能,使设备更稳定平安的运行。工程采纳水解－AICS 处理工艺。其具体流程为：污水首先分别经过粗格栅去除粗大杂物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。水解池出水自流入AICS 进行好氧处理，出水达标提升排入河流。AICS 反响器为改良SBR 的一种。其工艺流程如下列图 1 所示：二.设计范围及内容:1. 本工程范围包括: 废水处理计算机自动控制系统和电气系统的设计、制作、安装、调试、培训、验收等工作。电气系统的接口为对方提供的电源进线柜(电压等级 AC380V)。2. 包括自控系统的详细设计、电气元器件的采购、运输、安装，应用软件的编制及调试,控制柜(含 PLC 柜、远程 I/O 柜、操作台等)的安装和连接、调试、培训、验收。3. 废水处理工程工程控制系统是采纳集中监视、远程和就地控制的模式。全车间设电气集中控制室，现场控制箱分散各设备旁。PLC 负责采集现场实时数据、根据工艺调度要求控制现场设备,如泵、阀等。在控制室设有工业计算机和设在控制室的 PLC 通过以态网连接，用来显示整个工艺流程、主要数据和设备状态及实现远程控制要求。4. 根据工艺条件，本系统主要是根据各水箱的液位、PH、浊度等信号,控制整个系统动力设备的全自动运行,主要是泵、阀设备的控制。也就是说系统是一个以开关量控制为主的系统;所以本控制采纳可编程逻辑控制器(PLC)同时完成电器和仪表的自动控制。控制系统不仅完成对工艺系统的监控，还要对电机、电动阀门的监控。5. 整个废水处理控制系统采纳可编程控制器(PLC)进行数据采集和系统控制，控制系统应对整个工艺系统进行集中监视、管理、自动顺序控制以及一些其他控制，并可实现远方手动操作。6. 各个系统单元的故障报警和一些重要设备的运行状态、过程参数应送 PLC。7. 根据国家、行业和业主所提供要求,进行电气设备的安装。三.设计标准及标准:本系统主要设计标准和标准:1. 供配电系统设计标准，参照 GB 50092-95;2. 低压配电设计标准,参照 GB 50054-95;3. 通用用电设备配电设计标准,参照 GB 50055-93;4. 电力装置的电测量仪表装置设计标准,参照 GBJ 63-90;5. 化工自控设计规定,参照 HG 2050...
