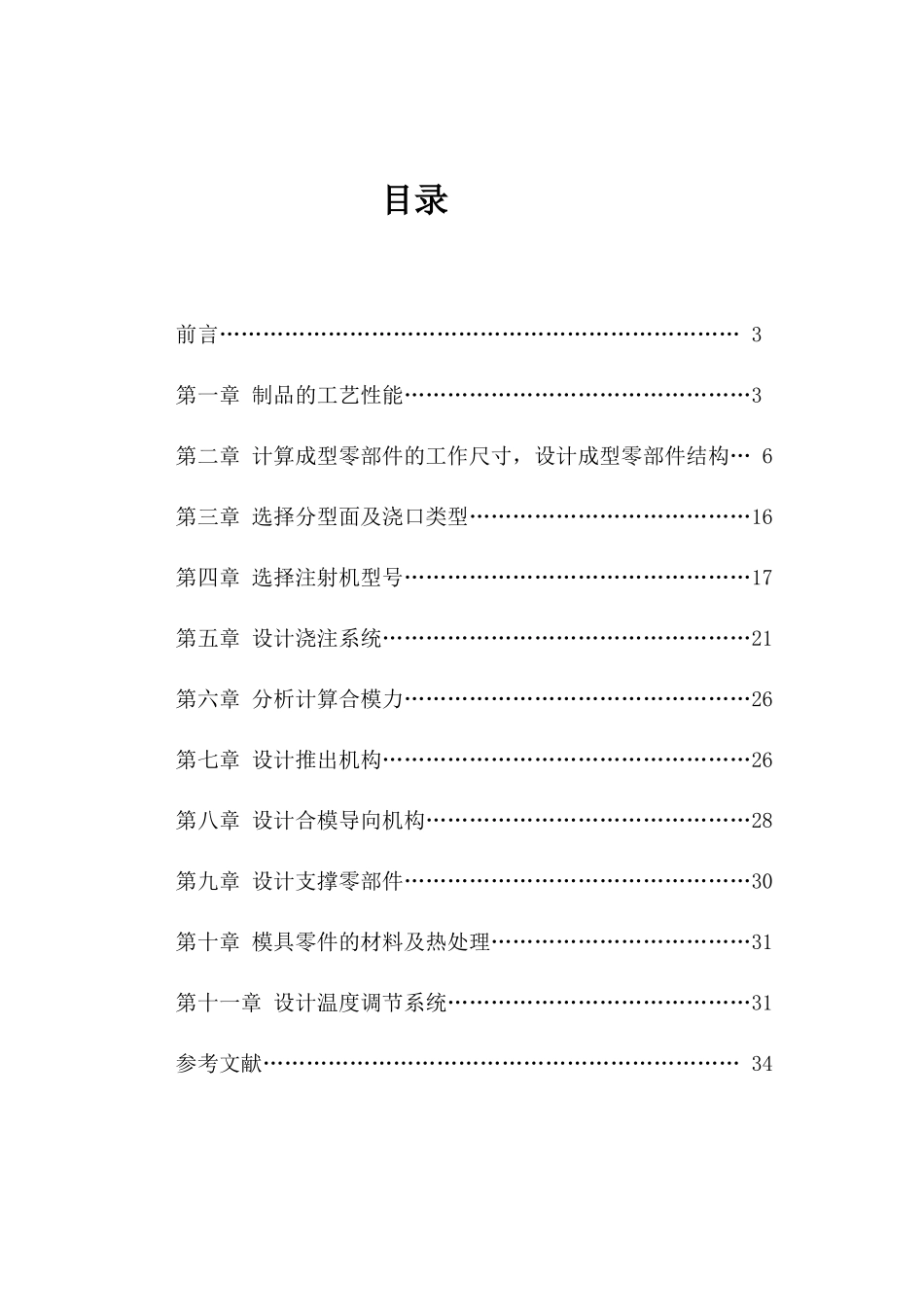

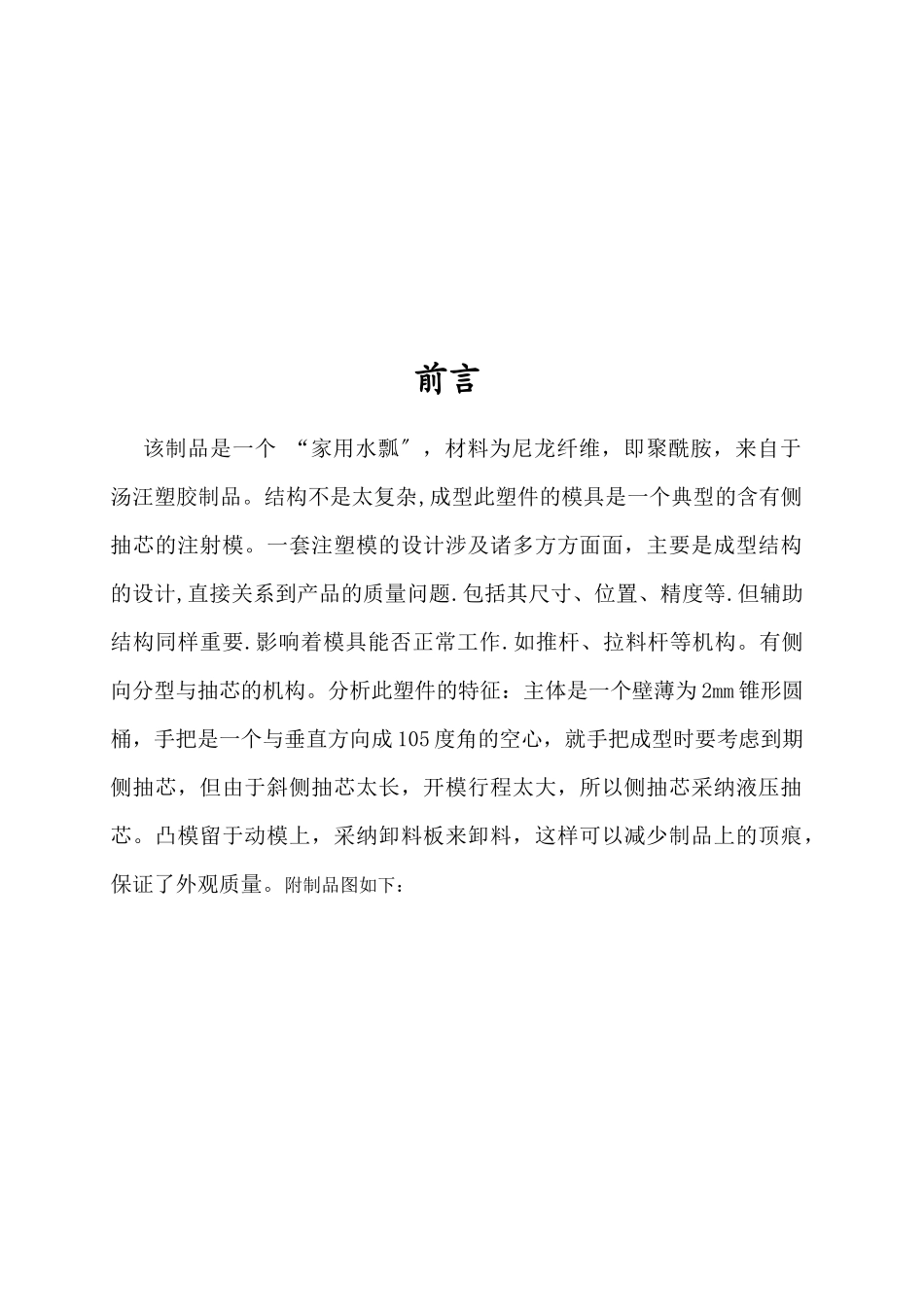

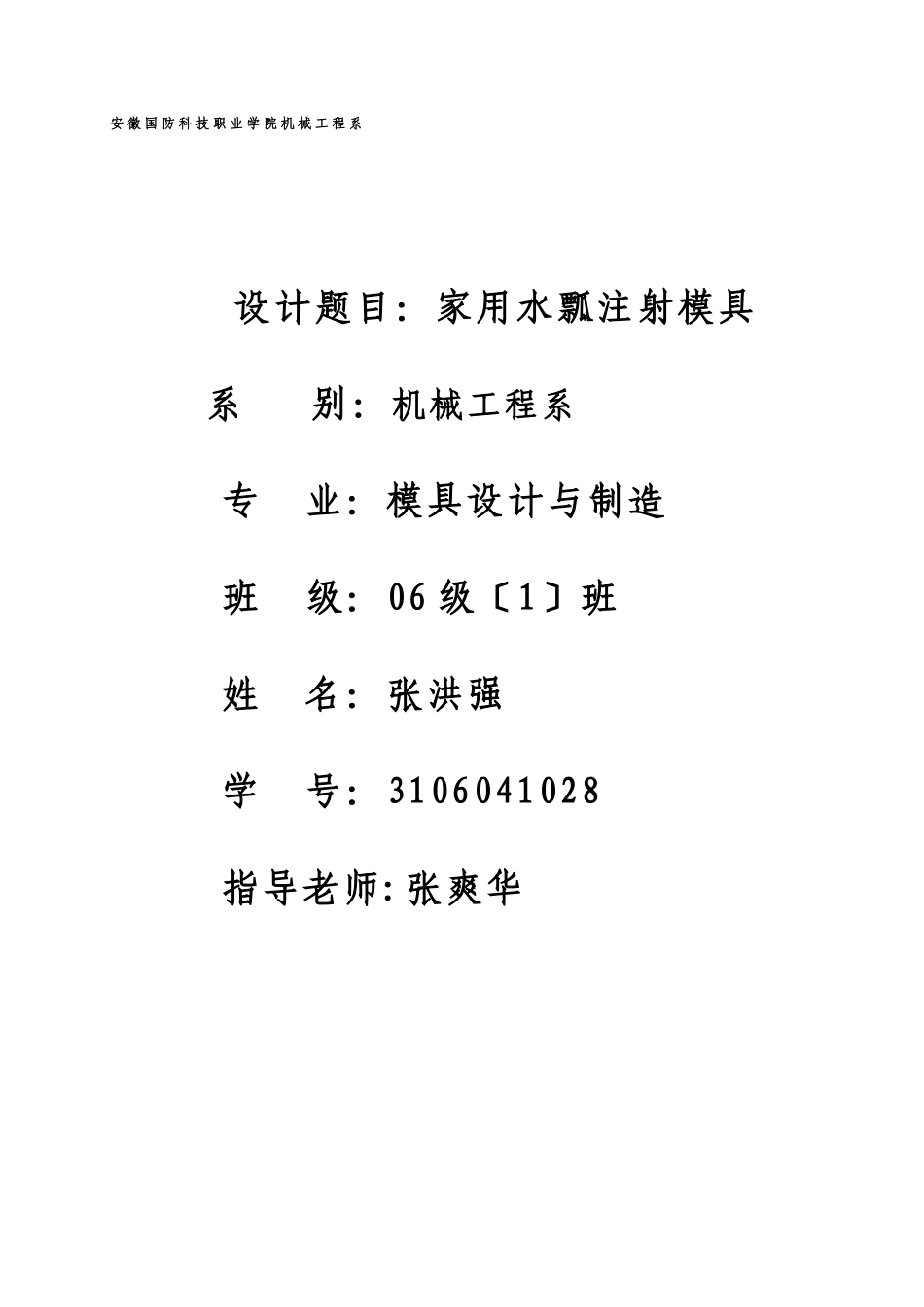

安 徽 国 防 科 技 职 业 学 院 机 械 工 程 系 设计题目：家用水瓢注射模具 系 别：机械工程系专 业：模具设计与制造班 级：06 级〔1〕班姓 名：张洪强学 号：3106041028指导老师:张爽华目录前言……………………………………………………………… 3第一章 制品的工艺性能…………………………………………3第二章 计算成型零部件的工作尺寸，设计成型零部件结构… 6第三章 选择分型面及浇口类型…………………………………16第四章 选择注射机型号…………………………………………17第五章 设计浇注系统……………………………………………21第六章 分析计算合模力…………………………………………26第七章 设计推出机构……………………………………………26第八章 设计合模导向机构………………………………………28第九章 设计支撑零部件…………………………………………30第十章 模具零件的材料及热处理………………………………31第十一章 设计温度调节系统……………………………………31参考文献………………………………………………………… 34前言该制品是一个 “家用水瓢〞，材料为尼龙纤维，即聚酰胺，来自于汤汪塑胶制品。结构不是太复杂,成型此塑件的模具是一个典型的含有侧抽芯的注射模。一套注塑模的设计涉及诸多方方面面，主要是成型结构的设计,直接关系到产品的质量问题.包括其尺寸、位置、精度等.但辅助结构同样重要.影响着模具能否正常工作.如推杆、拉料杆等机构。有侧向分型与抽芯的机构。分析此塑件的特征：主体是一个壁薄为 2mm 锥形圆桶，手把是一个与垂直方向成 105 度角的空心，就手把成型时要考虑到期侧抽芯，但由于斜侧抽芯太长，开模行程太大，所以侧抽芯采纳液压抽芯。凸模留于动模上，采纳卸料板来卸料，这样可以减少制品上的顶痕，保证了外观质量。附制品图如下： 第一章制品的工艺性能一、塑料的成型工艺性质是塑料在成型加工过程中表现出来的特有性质。包括如下：〔1〕收缩性：塑件从温度较高的模具中取出冷却到室温后。其尺寸或体积会缩变形，收缩性的大小以单位计算的百分数表示，称为收缩率分：a 实际收缩率：Ss=[(a-b)/b]×100% 1b 计算收缩率：Sj=[(c-b)/b]×100% 式中 a-.模具或塑件在成型温度时的尺寸;b-.塑件在室温时的尺寸;c-.模具在室温时的尺寸。1[1]公式参考 屈华昌著 ?塑料成型与模具设计?P29影响其的主要因素：1).塑料品种。2).塑件结构。...
