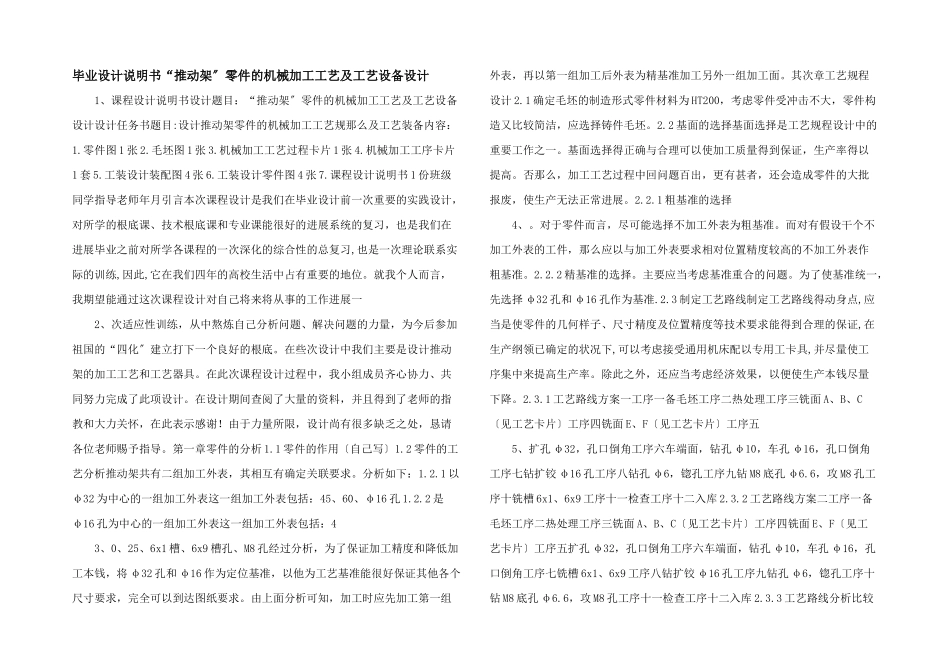

毕业设计说明书“推动架”零件的机械加工工艺及工艺设备设计_第1页
1/5

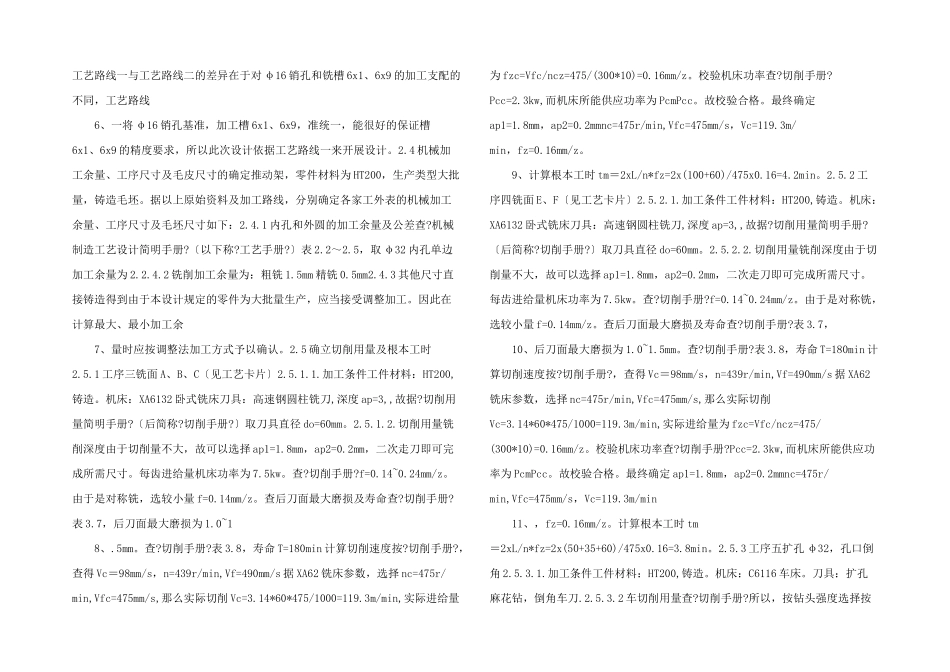

毕业设计说明书“推动架”零件的机械加工工艺及工艺设备设计_第2页
2/5

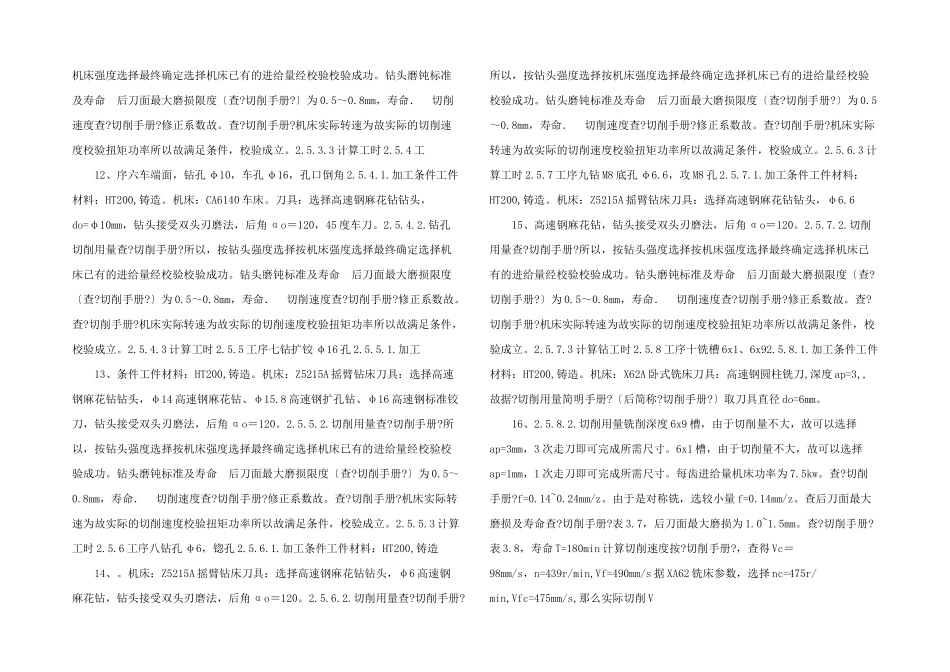

毕业设计说明书“推动架”零件的机械加工工艺及工艺设备设计_第3页
3/5
毕业设计说明书“推动架〞零件的机械加工工艺及工艺设备设计 1、课程设计说明书设计题目:“推动架〞零件的机械加工工艺及工艺设备设计设计任务书题目:设计推动架零件的机械加工工艺规那么及工艺装备内容:1.零件图 1 张 2.毛坯图 1 张 3.机械加工工艺过程卡片 1 张 4.机械加工工序卡片1 套 5.工装设计装配图 4 张 6.工装设计零件图 4 张 7.课程设计说明书 1 份班级同学指导老师年月引言本次课程设计是我们在毕业设计前一次重要的实践设计,对所学的根底课、技术根底课和专业课能很好的进展系统的复习,也是我们在进展毕业之前对所学各课程的一次深化的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的高校生活中占有重要的地位。就我个人而言,我期望能通过这次课程设计对自己将来将从事的工作进展一 2、次适应性训练,从中熬炼自己分析问题、解决问题的力量,为今后参加祖国的“四化〞建立打下一个良好的根底。在些次设计中我们主要是设计推动架的加工工艺和工艺器具。在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。在设计期间查阅了大量的资料,并且得到了老师的指教和大力关怀,在此表示感谢!由于力量所限,设计尚有很多缺乏之处,恳请各位老师赐予指导。第一章零件的分析 1.1 零件的作用〔自己写〕1.2 零件的工艺分析推动架共有二组加工外表,其相互有确定关联要求。分析如下:1.2.1 以φ32 为中心的一组加工外表这一组加工外表包括:45、60、φ16 孔 1.2.2 是φ16 孔为中心的一组加工外表这一组加工外表包括:4 3、0、25、6x1 槽、6x9 槽孔、M8 孔经过分析,为了保证加工精度和降低加工本钱,将 φ32 孔和 φ16 作为定位基准,以他为工艺基准能很好保证其他各个尺寸要求,完全可以到达图纸要求。由上面分析可知,加工时应先加工第一组外表,再以第一组加工后外表为精基准加工另外一组加工面。其次章工艺规程设计 2.1 确定毛坯的制造形式零件材料为 HT200,考虑零件受冲击不大,零件构造又比较简洁,应选择铸件毛坯。2.2 基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证,生产率得以提高。否那么,加工工艺过程中回问题百出,更有甚者,还会造成零件的大批报废,使生产无法正常进展。2.2.1 粗基准的选择 4、。对于零件而言,尽可能选择不加工外表为粗基准。而对有假设干个不加工外表的工件,那么应以与加...
