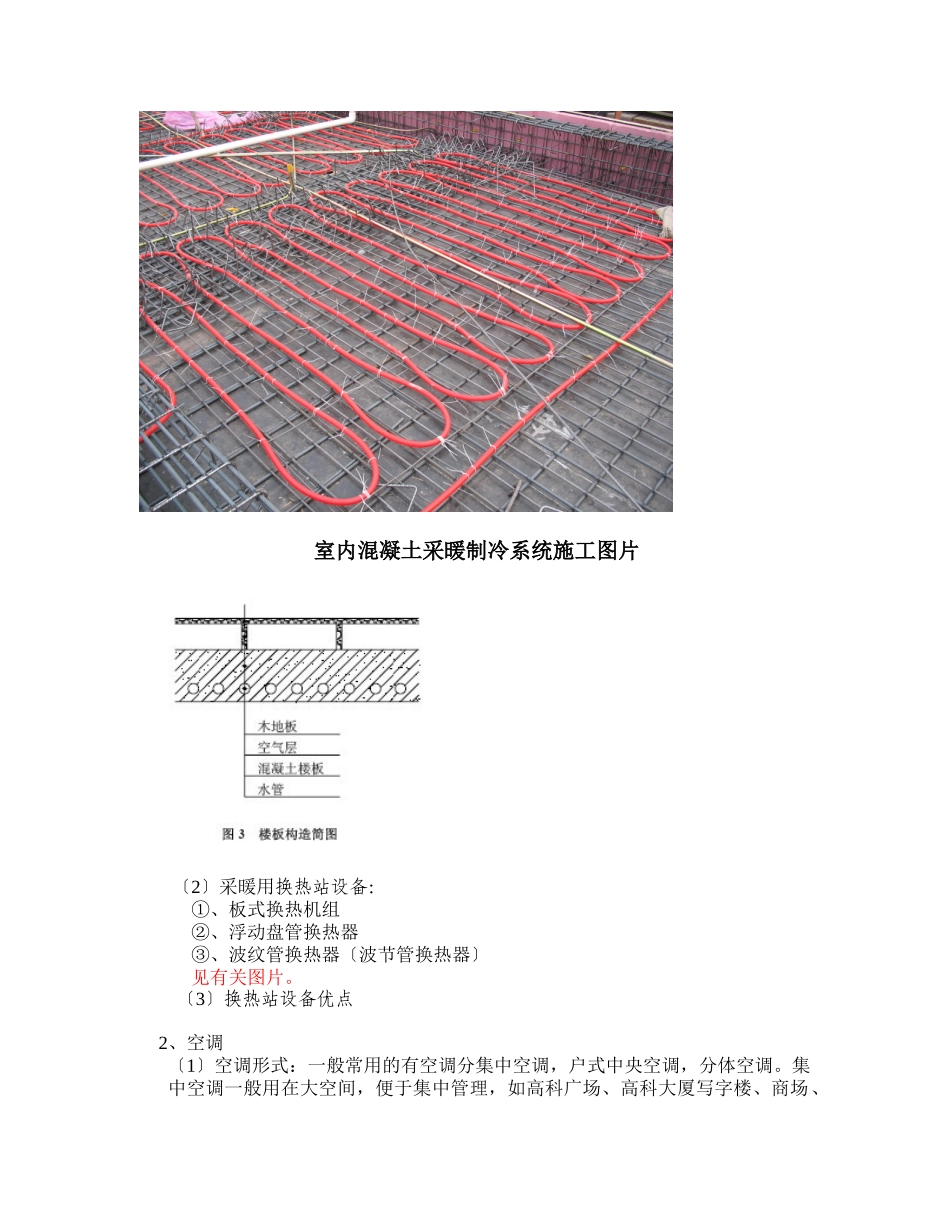

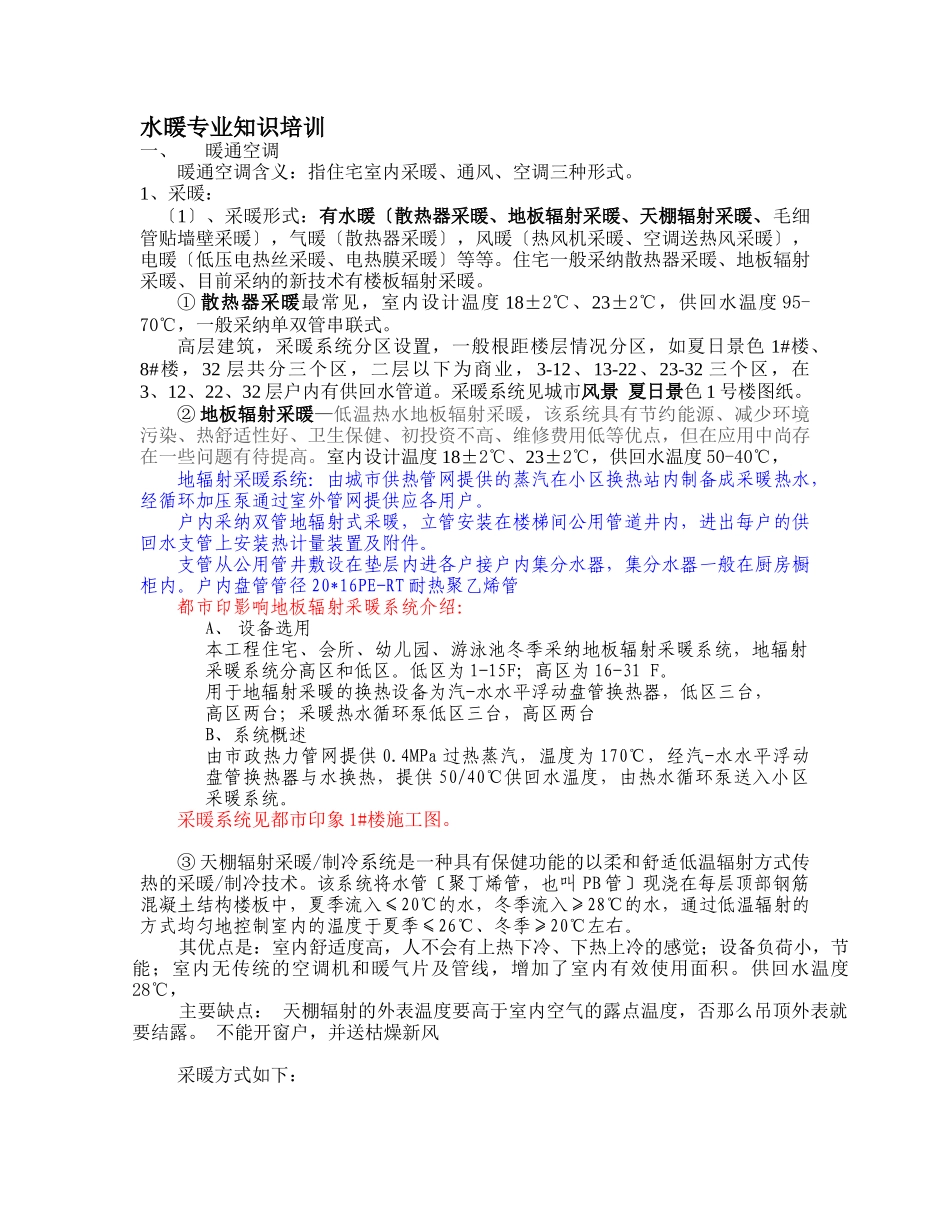

水暖专业知识培训一、暖通空调暖通空调含义：指住宅室内采暖、通风、空调三种形式。1、采暖：〔1〕、采暖形式：有水暖〔散热器采暖、地板辐射采暖、天棚辐射采暖、毛细管贴墙壁采暖〕，气暖〔散热器采暖〕，风暖〔热风机采暖、空调送热风采暖〕，电暖〔低压电热丝采暖、电热膜采暖〕等等。住宅一般采纳散热器采暖、地板辐射采暖、目前采纳的新技术有楼板辐射采暖。① 散热器采暖最常见，室内设计温度 18±2℃、23±2℃，供回水温度 95-70℃，一般采纳单双管串联式。高层建筑，采暖系统分区设置，一般根距楼层情况分区，如夏日景色 1#楼、8#楼，32 层共分三个区，二层以下为商业， 3-12、13-22、23-32 三个区，在3、12、22、32 层户内有供回水管道。采暖系统见城市风景 夏日景色 1 号楼图纸。② 地板辐射采暖—低温热水地板辐射采暖，该系统具有节约能源、减少环境污染、热舒适性好、卫生保健、初投资不高、维修费用低等优点，但在应用中尚存在一些问题有待提高。室内设计温度 18±2℃、23±2℃，供回水温度 50-40℃， 地辐射采暖系统：由城市供热管网提供的蒸汽在小区换热站内制备成采暖热水，经循环加压泵通过室外管网提供应各用户。户内采纳双管地辐射式采暖，立管安装在楼梯间公用管道井内，进出每户的供回水支管上安装热计量装置及附件。支管从公用管井敷设在垫层内进各户接户内集分水器，集分水器一般在厨房橱柜内。户内盘管管径 20*16PE-RT 耐热聚乙烯管都市印影响地板辐射采暖系统介绍：A、 设备选用本工程住宅、会所、幼儿园、游泳池冬季采纳地板辐射采暖系统，地辐射采暖系统分高区和低区。低区为 1-15F；高区为 16-31 F。 用于地辐射采暖的换热设备为汽-水水平浮动盘管换热器，低区三台，高区两台；采暖热水循环泵低区三台，高区两台B、系统概述由市政热力管网提供 0.4MPa 过热蒸汽，温度为 170℃，经汽-水水平浮动盘管换热器与水换热，提供 50/40℃供回水温度，由热水循环泵送入小区采暖系统。采暖系统见都市印象 1#楼施工图。③ 天棚辐射采暖/制冷系统是一种具有保健功能的以柔和舒适低温辐射方式传热的采暖/制冷技术。该系统将水管〔聚丁烯管，也叫 PB 管〕现浇在每层顶部钢筋混凝土结构楼板中，夏季流入≤20℃的水，冬季流入≥28℃的水，通过低温辐射的方式均匀地控制室内的温度于夏季≤26℃、冬季≥20℃左右。其优点是：室内舒适度高，人不会有上热下冷、下热上冷的感觉；设备负荷小，节能；室内无传...
