江西省萍乡市芦溪县田心水库除险加固施工组织设计

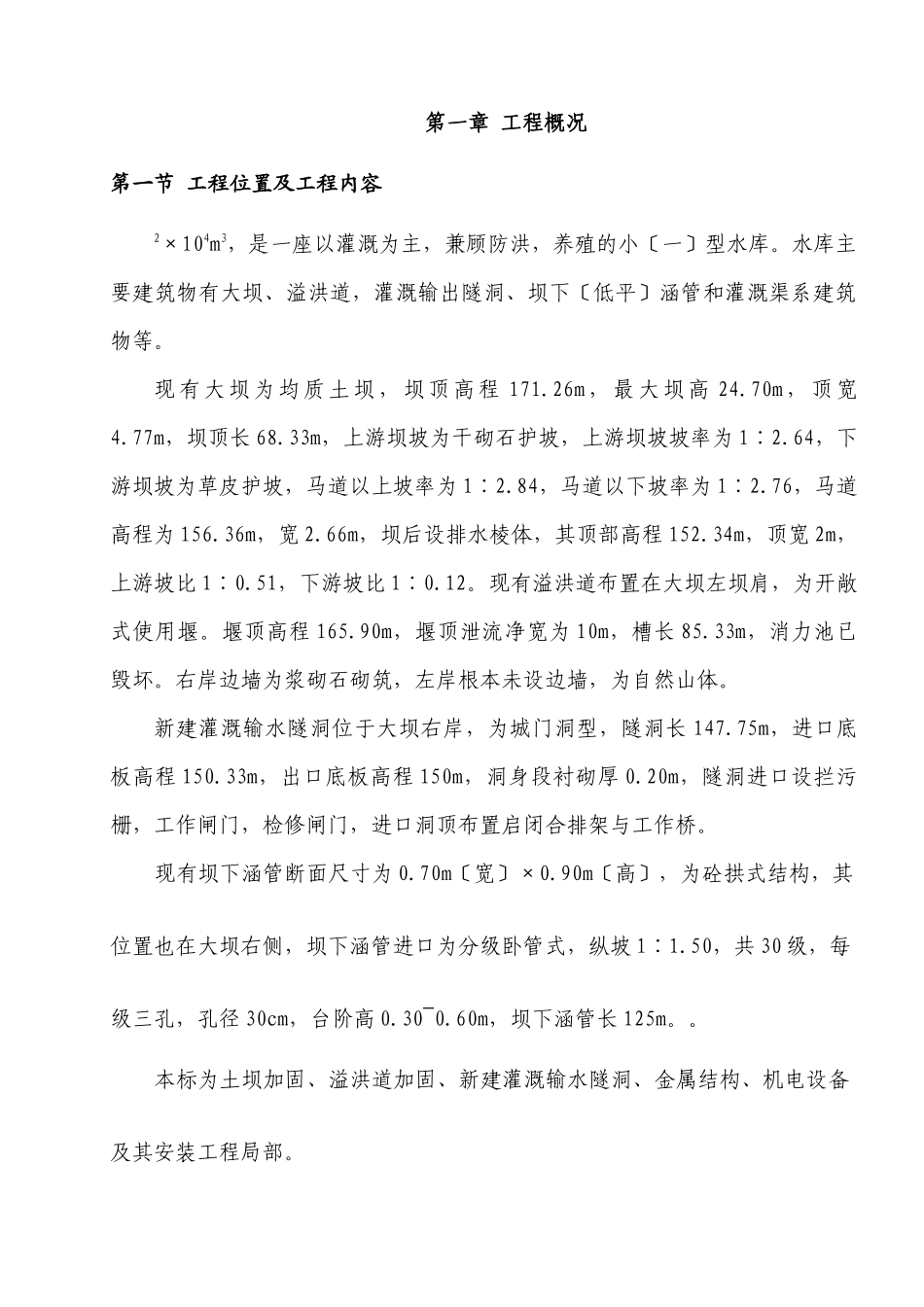

第一章 工程概况第一节 工程位置及工程内容2×104m3，是一座以灌溉为主，兼顾防洪，养殖的小〔一〕型水库。水库主要建筑物有大坝、溢洪道，灌溉输出隧洞、坝下〔低平〕涵管和灌溉渠系建筑物等。现有大坝为均质土坝，坝顶高程 171.26m ，最大坝高 24.70m ，顶宽4.77m，坝顶长 68.33m，上游坝坡为干砌石护坡，上游坝坡坡率为 1∶2.64，下游坝坡为草皮护坡，马道以上坡率为 1∶2.84，马道以下坡率为 1∶2.76，马道高程为 156.36m，宽 2.66m，坝后设排水棱体，其顶部高程 152.34m，顶宽 2m，上游坡比 1∶0.51，下游坡比 1∶0.12。现有溢洪道布置在大坝左坝肩，为开敞式使用堰。堰顶高程 165.90m，堰顶泄流净宽为 10m，槽长 85.33m，消力池已毁坏。右岸边墙为浆砌石砌筑，左岸根本未设边墙，为自然山体。新建灌溉输水隧洞位于大坝右岸，为城门洞型，隧洞长 147.75m，进口底板高程 150.33m，出口底板高程 150m，洞身段衬砌厚 0.20m，隧洞进口设拦污栅，工作闸门，检修闸门，进口洞顶布置启闭合排架与工作桥。现有坝下涵管断面尺寸为 0.70m〔宽〕×0.90m〔高〕，为砼拱式结构，其位置也在大坝右侧，坝下涵管进口为分级卧管式，纵坡 1∶1.50，共 30 级，每级三孔，孔径 30cm，台阶高 0.30~0.60m，坝下涵管长 125m。。本标为土坝加固、溢洪道加固、新建灌溉输水隧洞、金属结构、机电设备及其安装工程局部。本标工程工程包括以下内容：1.土坝工程（1） 上游坡；（2） 防浪墙；（3） 坝顶；（4） 坝体；（5） 下游贴坡排水；（6） 粘土防渗铺盖；2.溢洪道加固工程3.引水隧洞工程4.坝下涵管加固工程5.金属结构设备及安装工程6.交通工程7.临时工程第二节 水文气象和工程地质1、 文、气象条件℃，多年平均无霜期 274 天，多年平均日照 1581 小时，多年平均蒸发900mm〔E601〕，多年平均风速 1.50m/s，最大风速 16m/s。2、地质条件：坝址区属构造剥蚀低山河谷地貌单元，坝址处沟谷呈“V型，山区河流〞自 SE 往 NW 流径坝址，坝址下游地势开阔，发育山间冲积阶地，阶地较发育。坝址区出露为石炭系下统大塘组〔C1d〕和全新统残坡积层，冲洪积层及坝体人工素填土。地下水类型主要为第四系松散层孔隙水及基岩裂隙水。第三节 工程特点本工程工序繁多复杂；工期要求紧张，雨水多，受自然条件影响很大。第四节 工期2005 年 12 月 16 日～2006 年 4 月 15 日，工期 4 个月。第五节 施工组织设计编制依据施...
