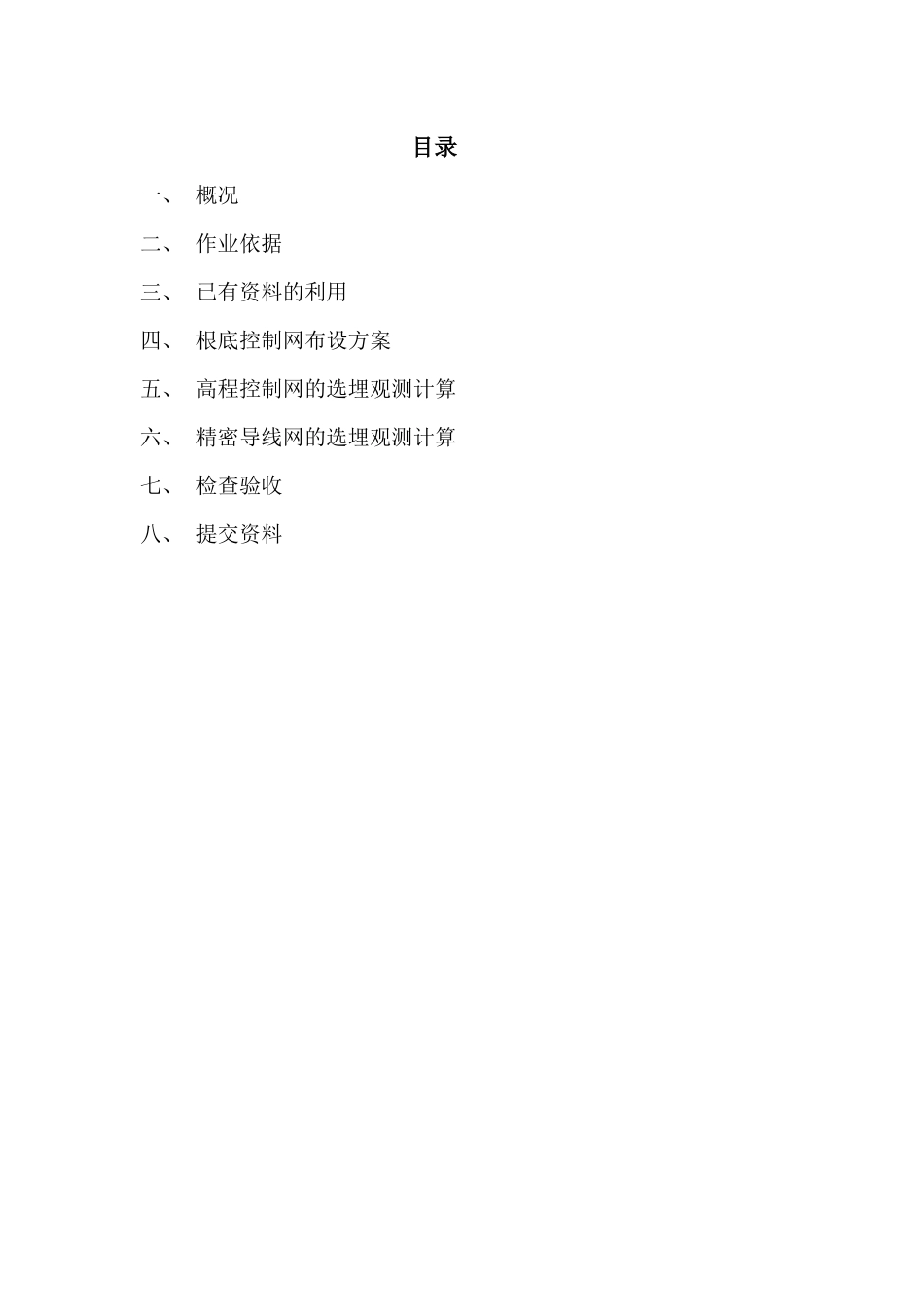

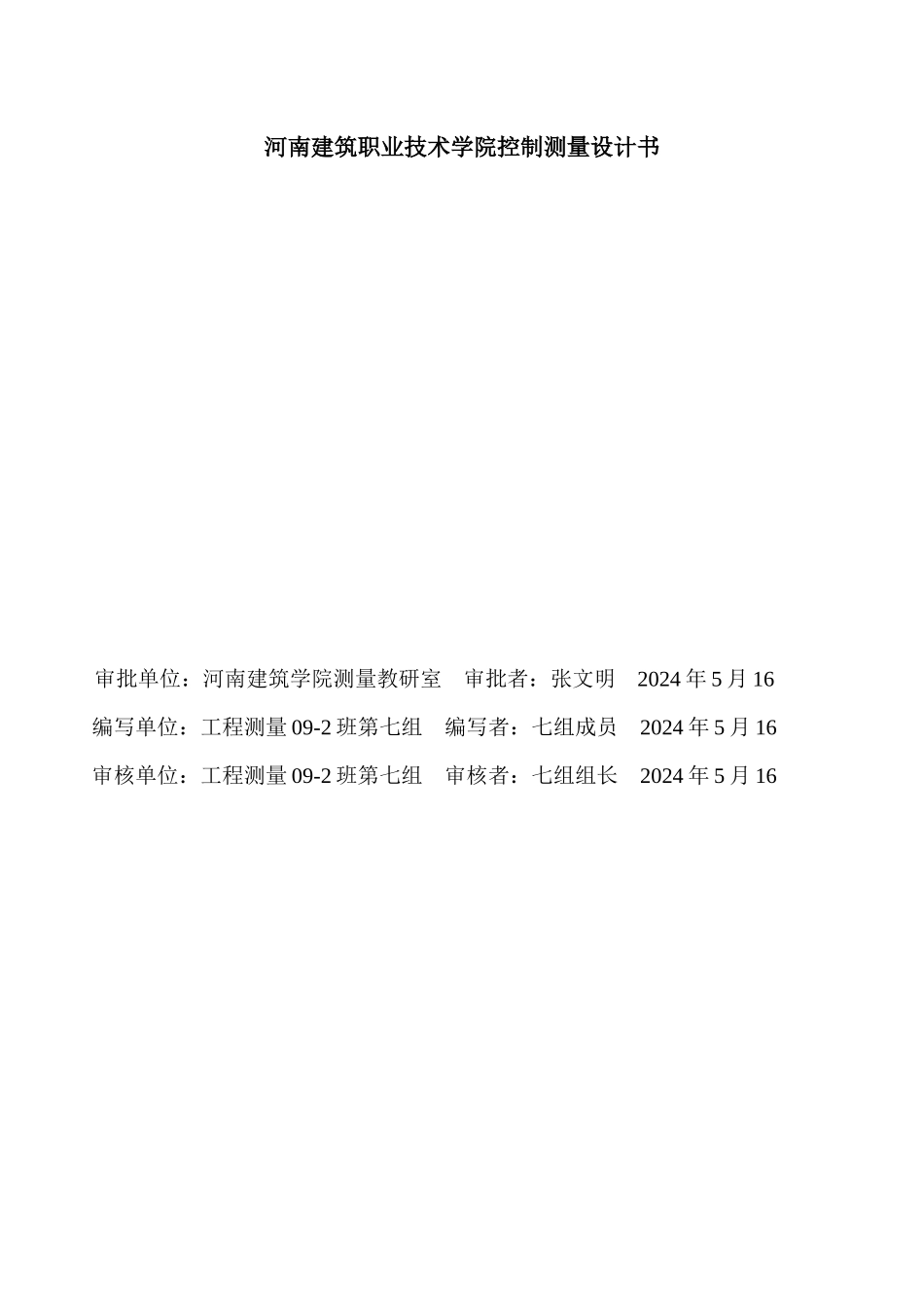

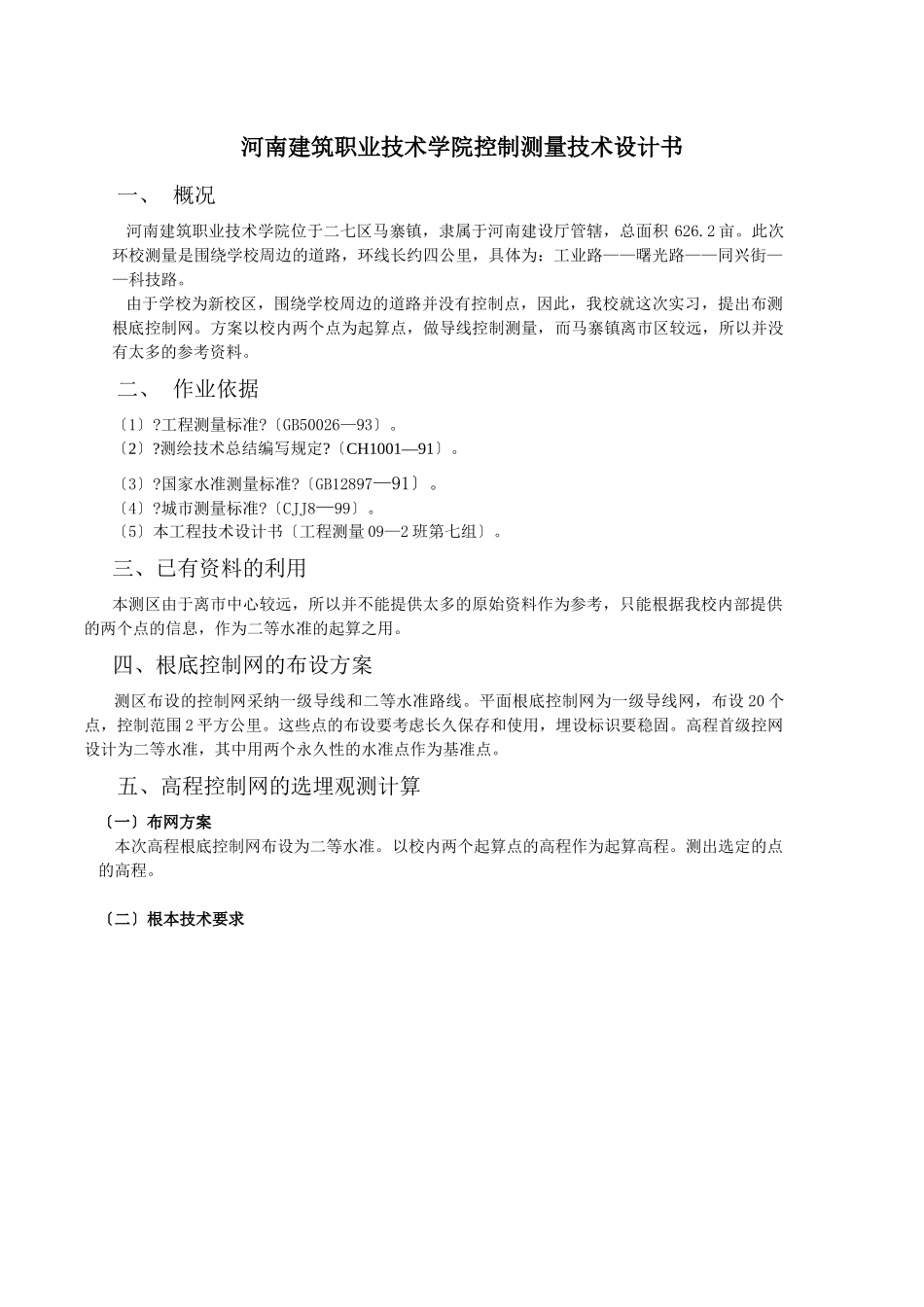

河南建筑职业技术学院控制测量设计书审批单位：河南建筑学院测量教研室 审批者：张文明 2024 年 5 月 16编写单位：工程测量 09-2 班第七组 编写者：七组成员 2024 年 5 月 16审核单位：工程测量 09-2 班第七组 审核者：七组组长 2024 年 5 月 16目录一、 概况二、 作业依据三、 已有资料的利用四、 根底控制网布设方案五、 高程控制网的选埋观测计算六、 精密导线网的选埋观测计算七、 检查验收八、 提交资料河南建筑职业技术学院控制测量技术设计书一、 概况河南建筑职业技术学院位于二七区马寨镇，隶属于河南建设厅管辖，总面积 626.2 亩。此次环校测量是围绕学校周边的道路，环线长约四公里，具体为：工业路——曙光路——同兴街——科技路。由于学校为新校区，围绕学校周边的道路并没有控制点，因此，我校就这次实习，提出布测根底控制网。方案以校内两个点为起算点，做导线控制测量，而马寨镇离市区较远，所以并没有太多的参考资料。二、 作业依据〔1〕?工程测量标准?〔GB50026—93〕。〔2〕?测绘技术总结编写规定?〔CH1001—91〕。〔3〕?国家水准测量标准?〔GB12897—91〕。〔4〕?城市测量标准?〔CJJ8—99〕。〔5〕本工程技术设计书〔工程测量 09—2 班第七组〕。三、已有资料的利用本测区由于离市中心较远，所以并不能提供太多的原始资料作为参考，只能根据我校内部提供的两个点的信息，作为二等水准的起算之用。四、根底控制网的布设方案测区布设的控制网采纳一级导线和二等水准路线。平面根底控制网为一级导线网，布设 20 个点，控制范围 2 平方公里。这些点的布设要考虑长久保存和使用，埋设标识要稳固。高程首级控网设计为二等水准，其中用两个永久性的水准点作为基准点。 五、高程控制网的选埋观测计算〔一〕布网方案本次高程根底控制网布设为二等水准。以校内两个起算点的高程作为起算高程。测出选定的点的高程。〔二〕根本技术要求根本技术要求见下表：表 1 水准测量的主要技术要求等级水准仪的型号视 线长 度〔m〕前后视较差〔m〕前后视累积差视线离地面最低高度〔m〕根本分划、辅助分划或黑面、红面读数较差〔mm〕根本分划、辅助分划或黑面、红面所测高差较差〔mm〕二等DS15013三等DS110036DS375四等DS3100510表 2 水准测量的主要技术要求等级每千米高差全中误差〔mm〕路线长度〔km〕水准仪的型号水准尺观测次数往返测段、附和或环线闭合差与点联测与点联测平地〔mm〕山地〔mm〕二...
