泰逸·青城山水二期边坡支护工程成果

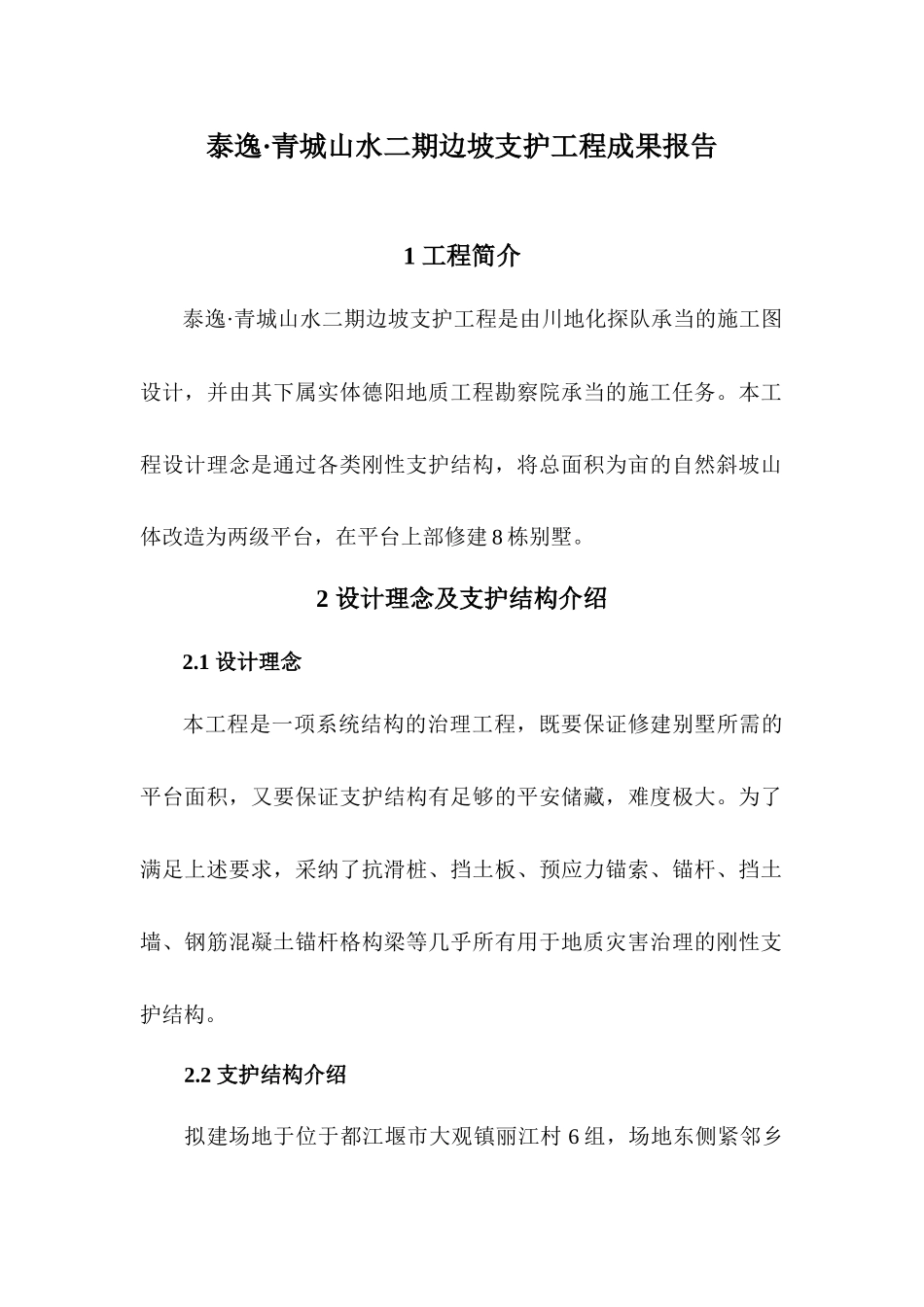

泰逸·青城山水二期边坡支护工程成果_第1页
1/12

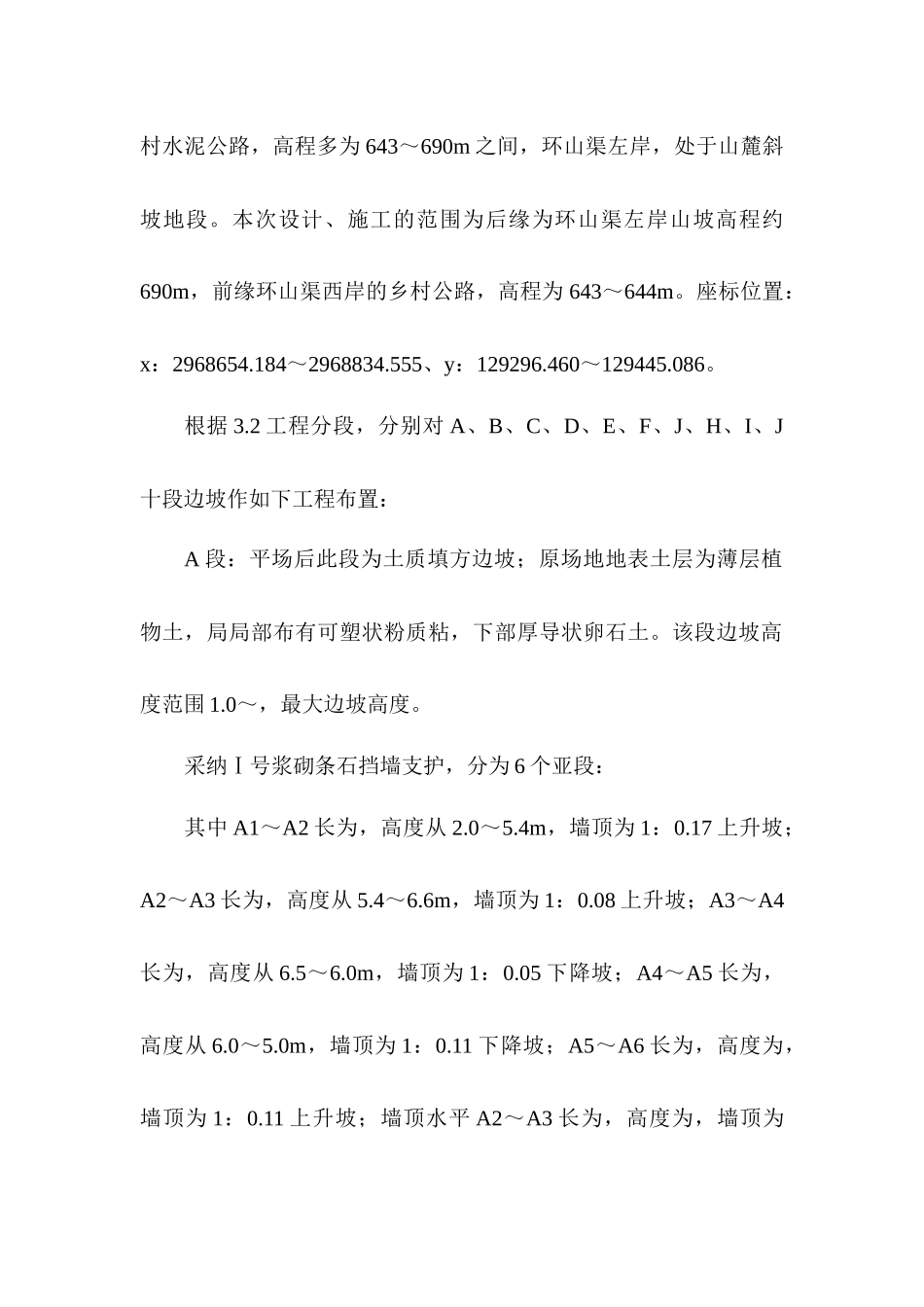

泰逸·青城山水二期边坡支护工程成果_第2页
2/12

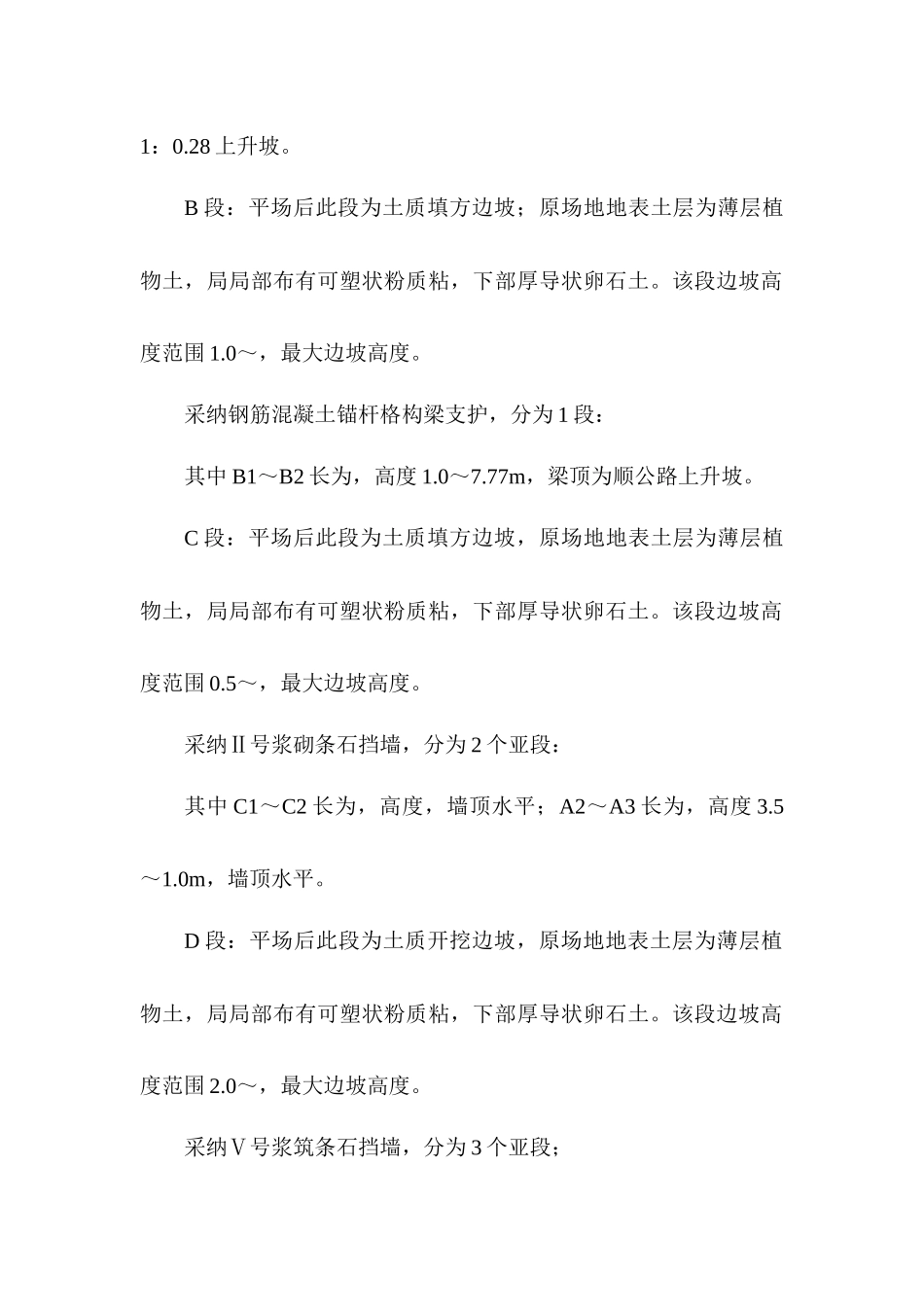

泰逸·青城山水二期边坡支护工程成果_第3页
3/12
泰逸·青城山水二期边坡支护工程成果报告1 工程简介泰逸·青城山水二期边坡支护工程是由川地化探队承当的施工图设计,并由其下属实体德阳地质工程勘察院承当的施工任务。本工程设计理念是通过各类刚性支护结构,将总面积为亩的自然斜坡山体改造为两级平台,在平台上部修建 8 栋别墅。2 设计理念及支护结构介绍2.1 设计理念本工程是一项系统结构的治理工程,既要保证修建别墅所需的平台面积,又要保证支护结构有足够的平安储藏,难度极大。为了满足上述要求,采纳了抗滑桩、挡土板、预应力锚索、锚杆、挡土墙、钢筋混凝土锚杆格构梁等几乎所有用于地质灾害治理的刚性支护结构。2.2 支护结构介绍拟建场地于位于都江堰市大观镇丽江村 6 组,场地东侧紧邻乡村水泥公路,高程多为 643~690m 之间,环山渠左岸,处于山麓斜坡地段。本次设计、施工的范围为后缘为环山渠左岸山坡高程约690m,前缘环山渠西岸的乡村公路,高程为 643~644m。座标位置:x:2968654.184~2968834.555、y:129296.460~129445.086。根据 3.2 工程分段,分别对 A、B、C、D、E、F、J、H、I、J十段边坡作如下工程布置:A 段:平场后此段为土质填方边坡;原场地地表土层为薄层植物土,局局部布有可塑状粉质粘,下部厚导状卵石土。该段边坡高度范围 1.0~,最大边坡高度。采纳Ⅰ号浆砌条石挡墙支护,分为 6 个亚段:其中 A1~A2 长为,高度从 2.0~5.4m,墙顶为 1:0.17 上升坡;A2~A3 长为,高度从 5.4~6.6m,墙顶为 1:0.08 上升坡;A3~A4长为,高度从 6.5~6.0m,墙顶为 1:0.05 下降坡;A4~A5 长为,高度从 6.0~5.0m,墙顶为 1:0.11 下降坡;A5~A6 长为,高度为,墙顶为 1:0.11 上升坡;墙顶水平 A2~A3 长为,高度为,墙顶为1:0.28 上升坡。B 段:平场后此段为土质填方边坡;原场地地表土层为薄层植物土,局局部布有可塑状粉质粘,下部厚导状卵石土。该段边坡高度范围 1.0~,最大边坡高度。采纳钢筋混凝土锚杆格构梁支护,分为 1 段:其中 B1~B2 长为,高度 1.0~7.77m,梁顶为顺公路上升坡。C 段:平场后此段为土质填方边坡,原场地地表土层为薄层植物土,局局部布有可塑状粉质粘,下部厚导状卵石土。该段边坡高度范围 0.5~,最大边坡高度。采纳Ⅱ号浆砌条石挡墙,分为 2 个亚段:其中 C1~C2 长为,高度,墙顶水平;A2~A3 长为,高度 3.5~1.0m,墙顶水平。D 段:平场后此段为土质开挖边坡,原场地地表...
