液压模板施工工艺

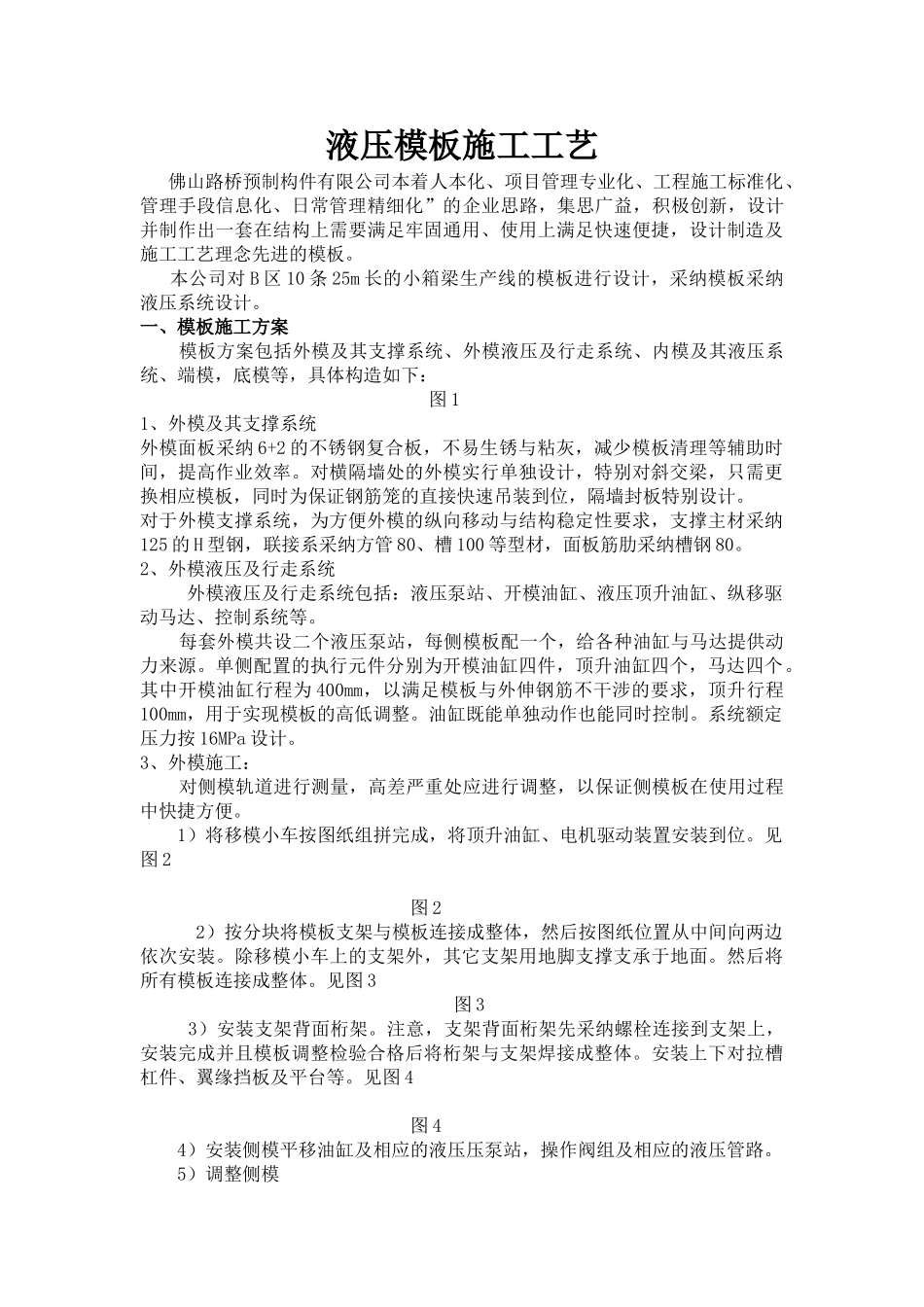

液压模板施工工艺_第1页
1/4

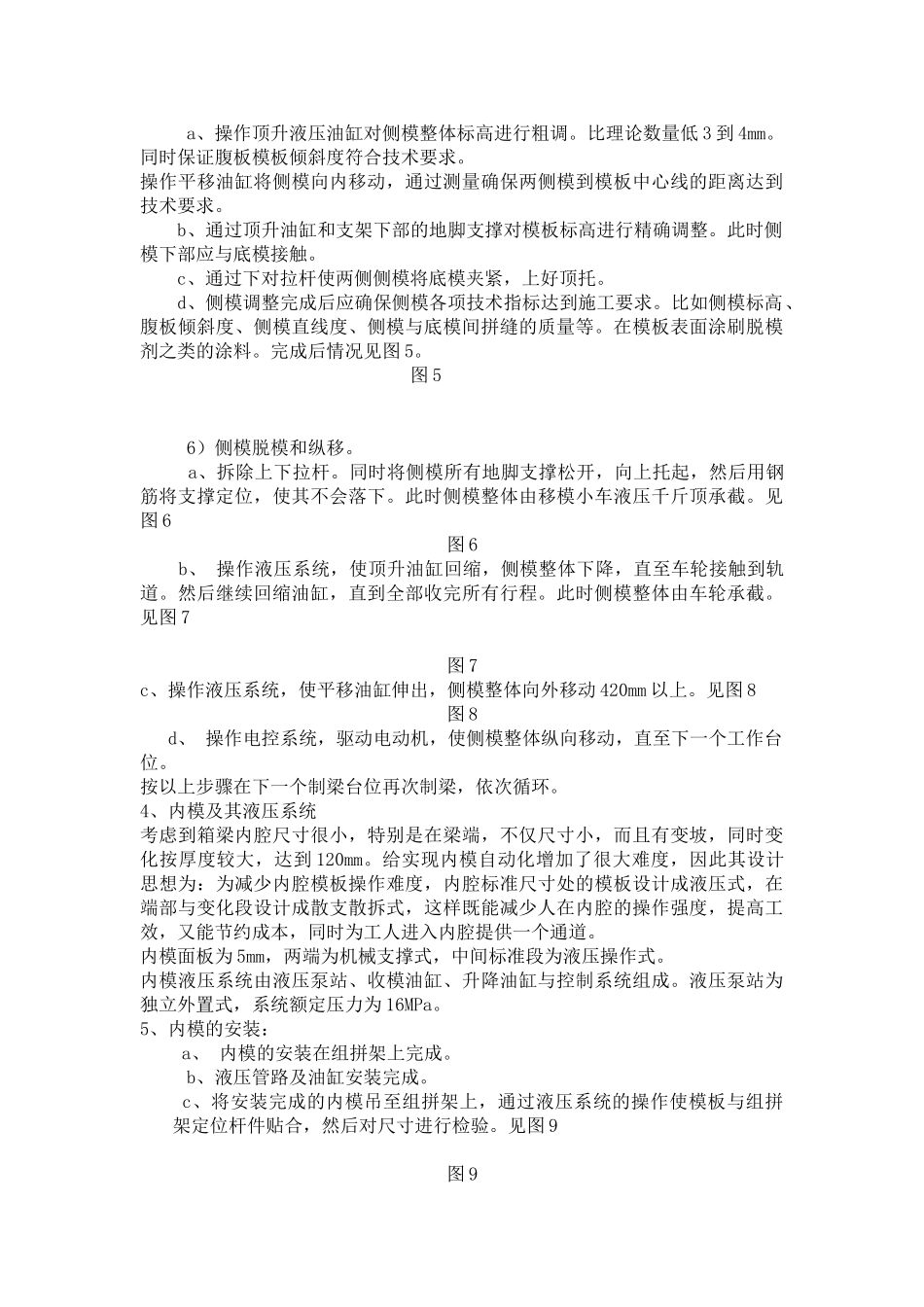

液压模板施工工艺_第2页
2/4

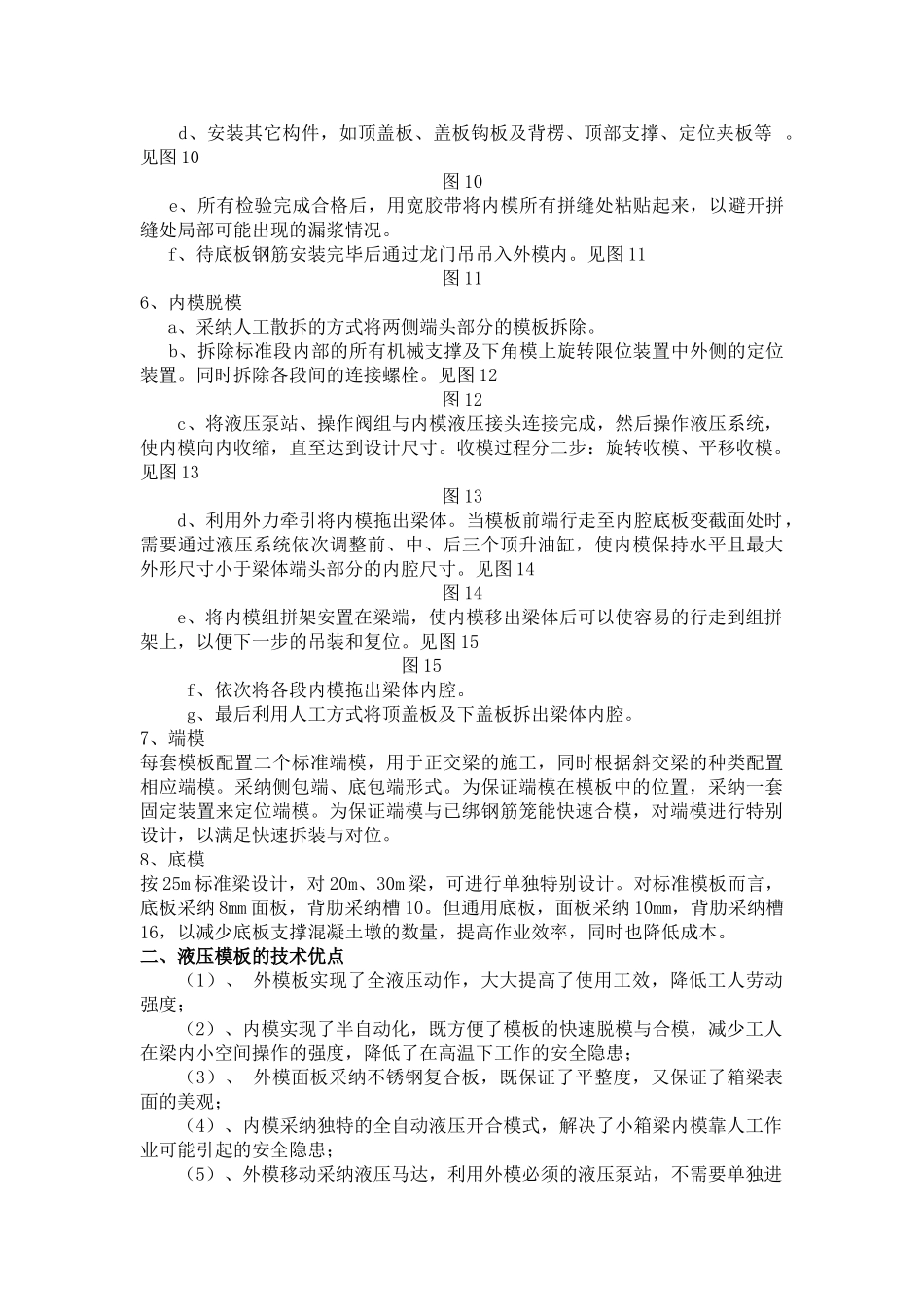

液压模板施工工艺_第3页
3/4
液压模板施工工艺 佛山路桥预制构件有限公司本着人本化、项目管理专业化、工程施工标准化、管理手段信息化、日常管理精细化”的企业思路,集思广益,积极创新,设计并制作出一套在结构上需要满足牢固通用、使用上满足快速便捷,设计制造及施工工艺理念先进的模板。 本公司对 B 区 10 条 25m 长的小箱梁生产线的模板进行设计,采纳模板采纳液压系统设计。一、模板施工方案 模板方案包括外模及其支撑系统、外模液压及行走系统、内模及其液压系统、端模,底模等,具体构造如下: 图 11、外模及其支撑系统外模面板采纳 6+2 的不锈钢复合板,不易生锈与粘灰,减少模板清理等辅助时间,提高作业效率。对横隔墙处的外模实行单独设计,特别对斜交梁,只需更换相应模板,同时为保证钢筋笼的直接快速吊装到位,隔墙封板特别设计。对于外模支撑系统,为方便外模的纵向移动与结构稳定性要求,支撑主材采纳125 的 H 型钢,联接系采纳方管 80、槽 100 等型材,面板筋肋采纳槽钢 80。2、外模液压及行走系统 外模液压及行走系统包括:液压泵站、开模油缸、液压顶升油缸、纵移驱动马达、控制系统等。 每套外模共设二个液压泵站,每侧模板配一个,给各种油缸与马达提供动力来源。单侧配置的执行元件分别为开模油缸四件,顶升油缸四个,马达四个。其中开模油缸行程为 400mm,以满足模板与外伸钢筋不干涉的要求,顶升行程100mm,用于实现模板的高低调整。油缸既能单独动作也能同时控制。系统额定压力按 16MPa 设计。3、外模施工: 对侧模轨道进行测量,高差严重处应进行调整,以保证侧模板在使用过程中快捷方便。 1)将移模小车按图纸组拼完成,将顶升油缸、电机驱动装置安装到位。见图 2 图 2 2)按分块将模板支架与模板连接成整体,然后按图纸位置从中间向两边依次安装。除移模小车上的支架外,其它支架用地脚支撑支承于地面。然后将所有模板连接成整体。见图 3 图 3 3)安装支架背面桁架。注意,支架背面桁架先采纳螺栓连接到支架上,安装完成并且模板调整检验合格后将桁架与支架焊接成整体。安装上下对拉槽杠件、翼缘挡板及平台等。见图 4 图 4 4)安装侧模平移油缸及相应的液压压泵站,操作阀组及相应的液压管路。 5)调整侧模 a、操作顶升液压油缸对侧模整体标高进行粗调。比理论数量低 3 到 4mm。同时保证腹板模板倾斜度符合技术要求。操作平移油缸将侧模向内移动,通过测量确保两侧模到模板中心线的距离达到技术要...
