汽车发动机故障诊断与排除教案

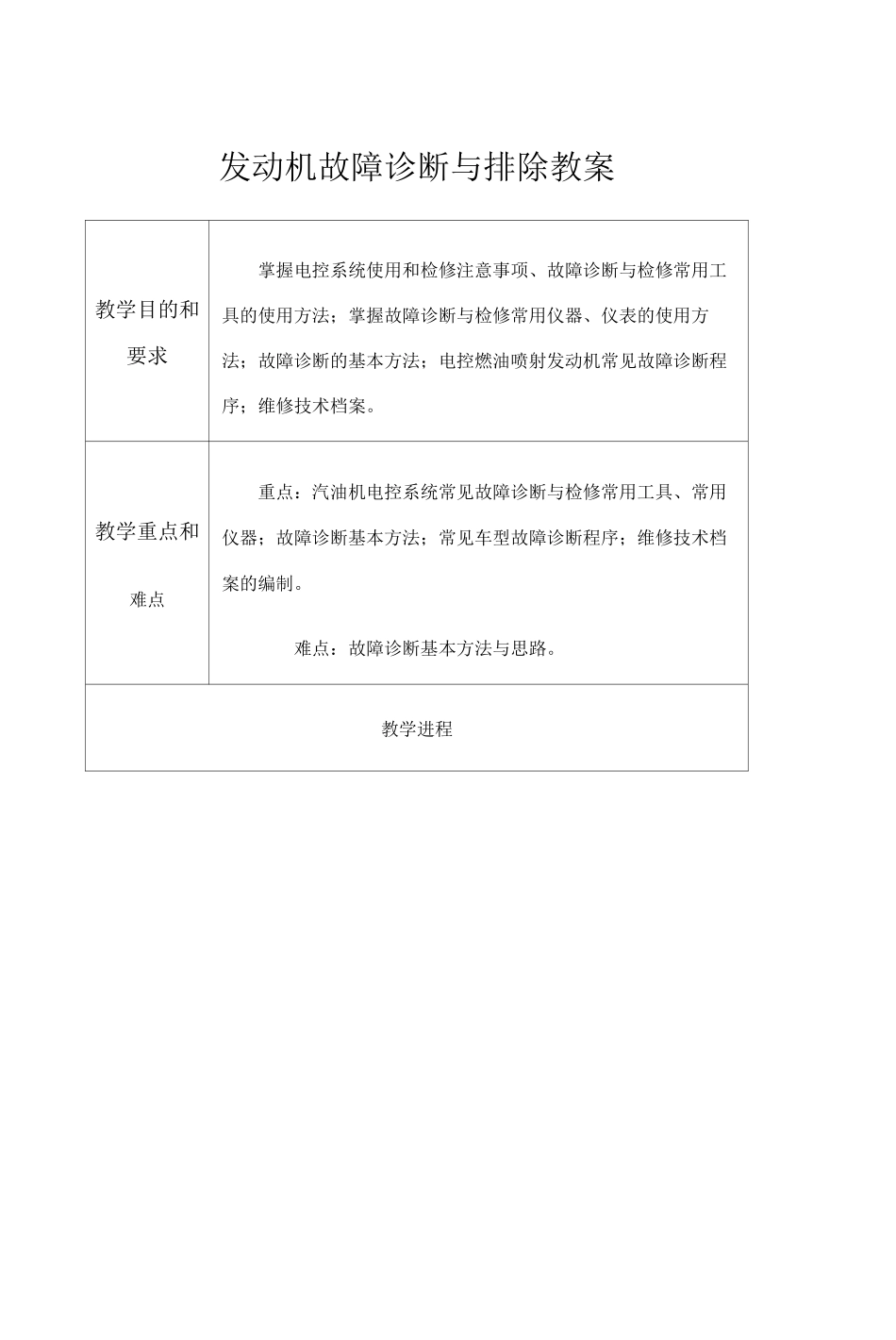

汽车发动机故障诊断与排除教案_第1页
1/41

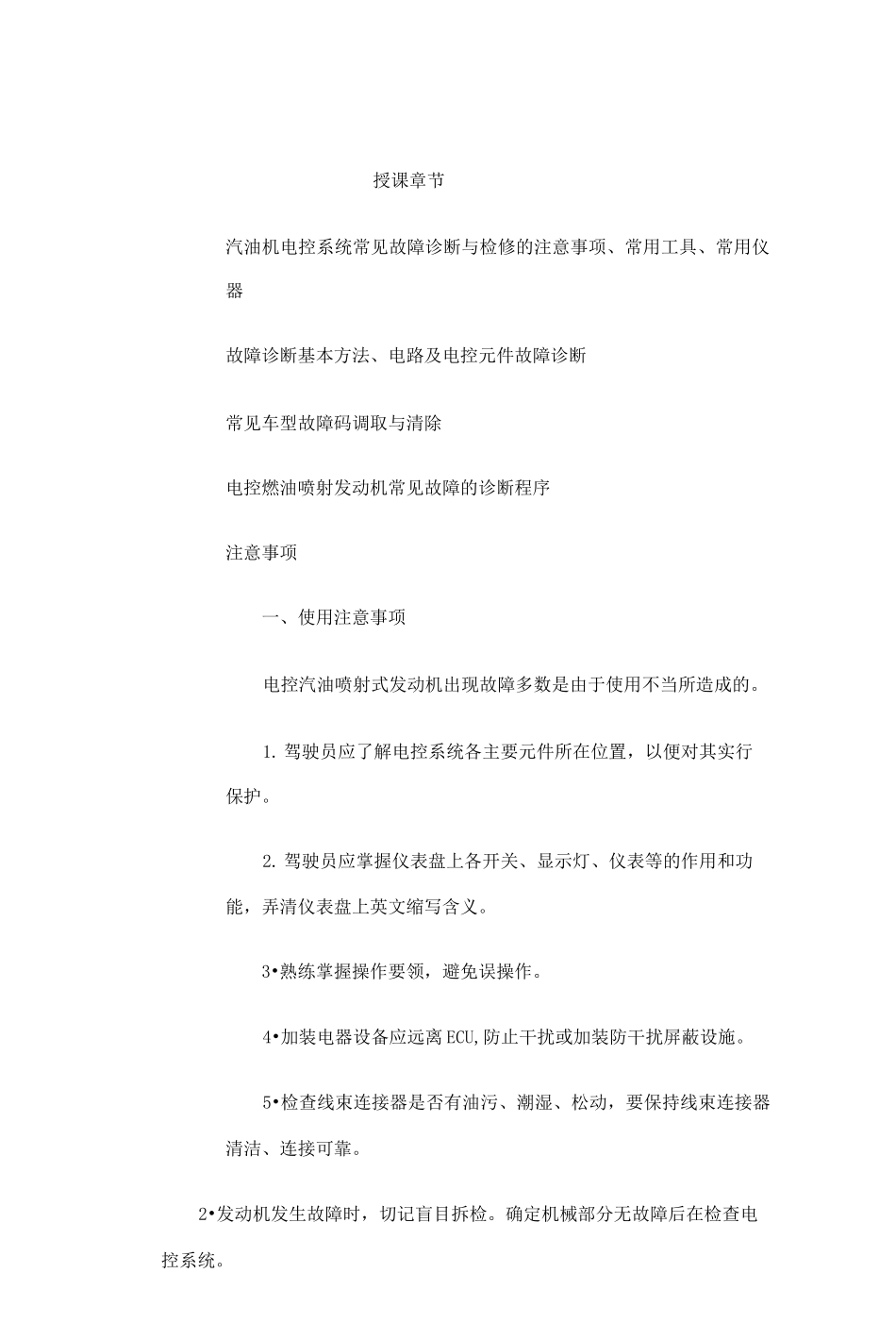

汽车发动机故障诊断与排除教案_第2页
2/41

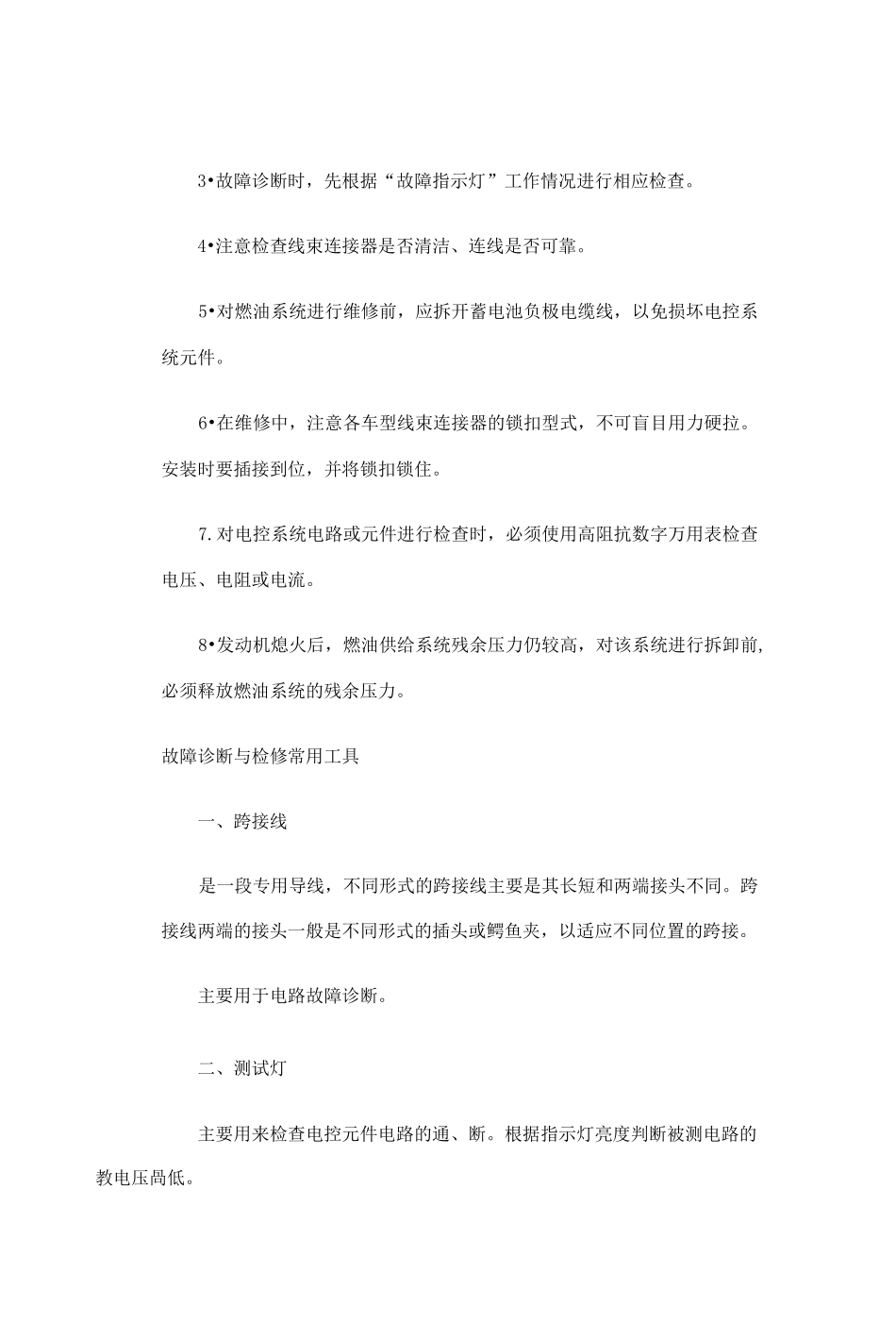

汽车发动机故障诊断与排除教案_第3页
3/41
发动机故障诊断与排除教案教学目的和要求掌握电控系统使用和检修注意事项、故障诊断与检修常用工具的使用方法;掌握故障诊断与检修常用仪器、仪表的使用方法;故障诊断的基本方法;电控燃油喷射发动机常见故障诊断程序;维修技术档案。教学重点和难点重点:汽油机电控系统常见故障诊断与检修常用工具、常用仪器;故障诊断基本方法;常见车型故障诊断程序;维修技术档案的编制。难点:故障诊断基本方法与思路。教学进程授课章节汽油机电控系统常见故障诊断与检修的注意事项、常用工具、常用仪器故障诊断基本方法、电路及电控元件故障诊断常见车型故障码调取与清除电控燃油喷射发动机常见故障的诊断程序注意事项一、使用注意事项电控汽油喷射式发动机出现故障多数是由于使用不当所造成的。1. 驾驶员应了解电控系统各主要元件所在位置,以便对其实行保护。2. 驾驶员应掌握仪表盘上各开关、显示灯、仪表等的作用和功能,弄清仪表盘上英文缩写含义。3•熟练掌握操作要领,避免误操作。4•加装电器设备应远离 ECU,防止干扰或加装防干扰屏蔽设施。5•检查线束连接器是否有油污、潮湿、松动,要保持线束连接器清洁、连接可靠。2•发动机发生故障时,切记盲目拆检。确定机械部分无故障后在检查电控系统。3•故障诊断时,先根据“故障指示灯”工作情况进行相应检查。4•注意检查线束连接器是否清洁、连线是否可靠。5•对燃油系统进行维修前,应拆开蓄电池负极电缆线,以免损坏电控系统元件。6•在维修中,注意各车型线束连接器的锁扣型式,不可盲目用力硬拉。安装时要插接到位,并将锁扣锁住。7.对电控系统电路或元件进行检查时,必须使用高阻抗数字万用表检查电压、电阻或电流。8•发动机熄火后,燃油供给系统残余压力仍较高,对该系统进行拆卸前,必须释放燃油系统的残余压力。故障诊断与检修常用工具一、跨接线是一段专用导线,不同形式的跨接线主要是其长短和两端接头不同。跨接线两端的接头一般是不同形式的插头或鳄鱼夹,以适应不同位置的跨接。主要用于电路故障诊断。二、测试灯主要用来检查电控元件电路的通、断。根据指示灯亮度判断被测电路的教电压咼低。故障诊断与检修常用仪器随着汽车电子技术的发展,只有采用先进的故障诊断分析仪器设备,才能快速、准确地进行故障诊断和检修。一、喷油器清洗仪1.便携式喷油器清洗仪无需拆卸,使用方便。2. 固定式喷油器清洗仪一般除用来清洗喷油器外,都具有喷油器滴漏检查和喷油量检查功能。二、故障诊断仪...
