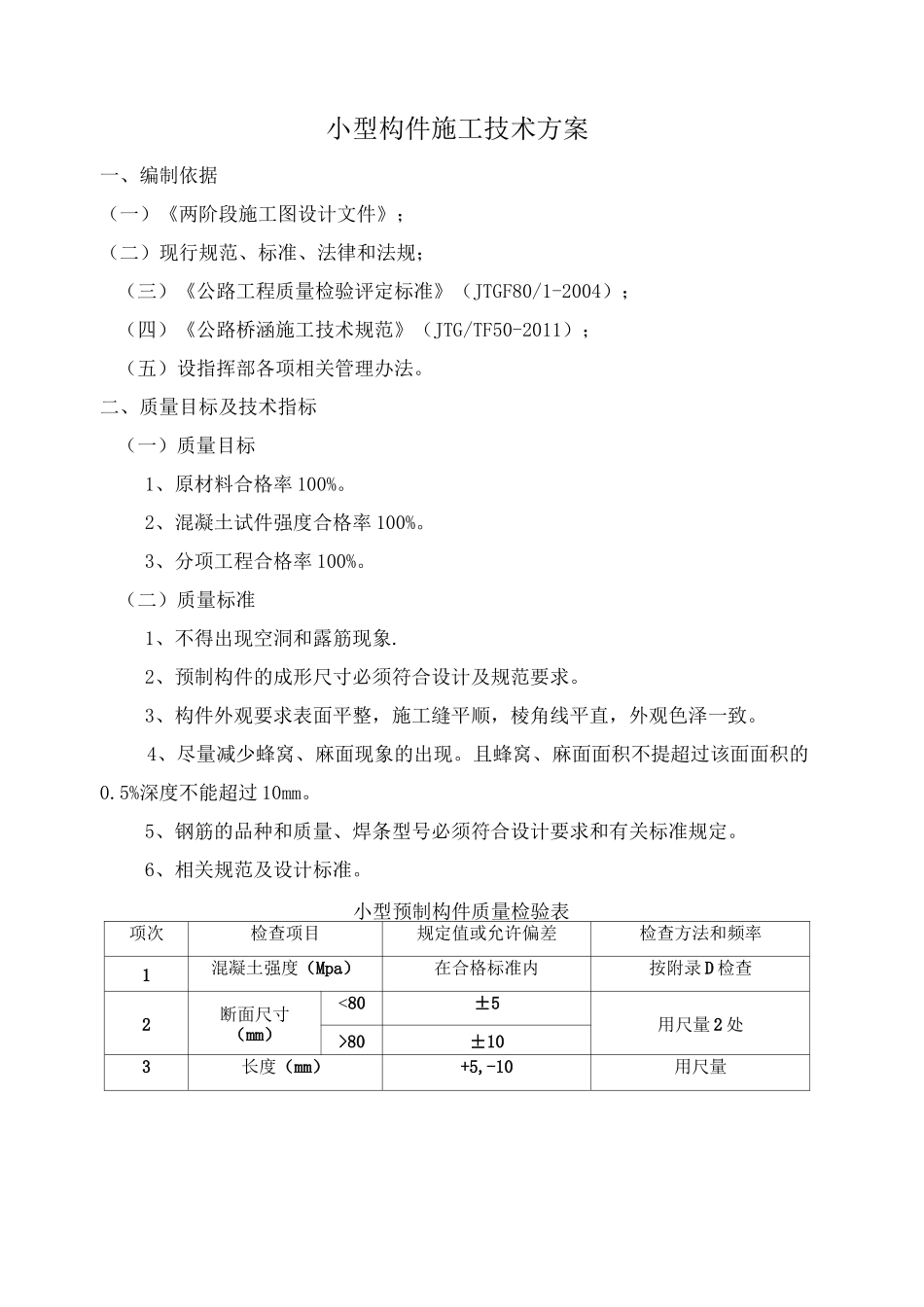

小型构件施工技术方案一、编制依据（一）《两阶段施工图设计文件》；（二）现行规范、标准、法律和法规；（三）《公路工程质量检验评定标准》（JTGF80/1-2004）；（四）《公路桥涵施工技术规范》（JTG/TF50-2011）；（五）设指挥部各项相关管理办法。二、质量目标及技术指标（一）质量目标1、原材料合格率 100%。2、混凝土试件强度合格率 100%。3、分项工程合格率 100%。（二）质量标准1、不得出现空洞和露筋现象.2、预制构件的成形尺寸必须符合设计及规范要求。3、构件外观要求表面平整，施工缝平顺，棱角线平直，外观色泽一致。4、尽量减少蜂窝、麻面现象的出现。且蜂窝、麻面面积不提超过该面面积的0.5%深度不能超过 10mm。5、钢筋的品种和质量、焊条型号必须符合设计要求和有关标准规定。6、相关规范及设计标准。小型预制构件质量检验表项次检查项目规定值或允许偏差检查方法和频率1混凝土强度（Mpa）在合格标准内按附录 D 检查2断面尺寸（mm）<80±5用尺量 2 处>80±103长度（mm）+5,-10用尺量三、小型构件施工方案本标段小型预制构件根据不同形式共计有 52734 块，具体结构形式详见下表：1211C30 预制混凝土电缆沟盖板C30 预制混凝土电缆沟盖板（2）C30 预制混凝土消防沟盖板C30 预制混凝土消防沟盖板（2）C20 混凝土预制块I 型路堑边沟盖板II 型路堑边沟盖板隧道4.590.03871924739769.27380.53隧道4.590.038715832675.9722.57隧道3.7600.031369247290.00隧道3.7600.031365832192.0818.28防护9.23650.04998169&45防护9.23650.049983543177.0834769.9603832724.91951560.9685（一）施工准备小型构件预制加工棚位于 K141+700 右侧，占地面积约 4600m2，加工棚配置两台小门吊，一台用于卸车、原材料堆放，一台用于施工好盖板的装车，加工棚场地地面采用 C20 砼硬化，硬化场地表面排水坡度不小于 1.5%,四周设置排水沟，确保排水畅通。场地按照功能使用划分为：原材料堆放区，钢筋下料区和加工制作区，原材料堆放区设置 30cm 高条形基础，确保钢筋下垫上盖，避免钢筋锈蚀。所有预制构件砼均采用拌合站集中拌合。则进行，表面排水坡度不小于 1.5%，场地四周设置排水沟。小型构件的钢筋加工、安装、模板安装以及砼浇筑全部在小型构件预制加工棚内完成（二）预制施工1、盖板模板由木模拼装而成，拼装后检查模内尺寸满足规范要求且模板内无污物、砂浆及其他杂物。模板在使用前在内表面均匀涂刷脱模剂，而且脱模剂应具有易脱...
