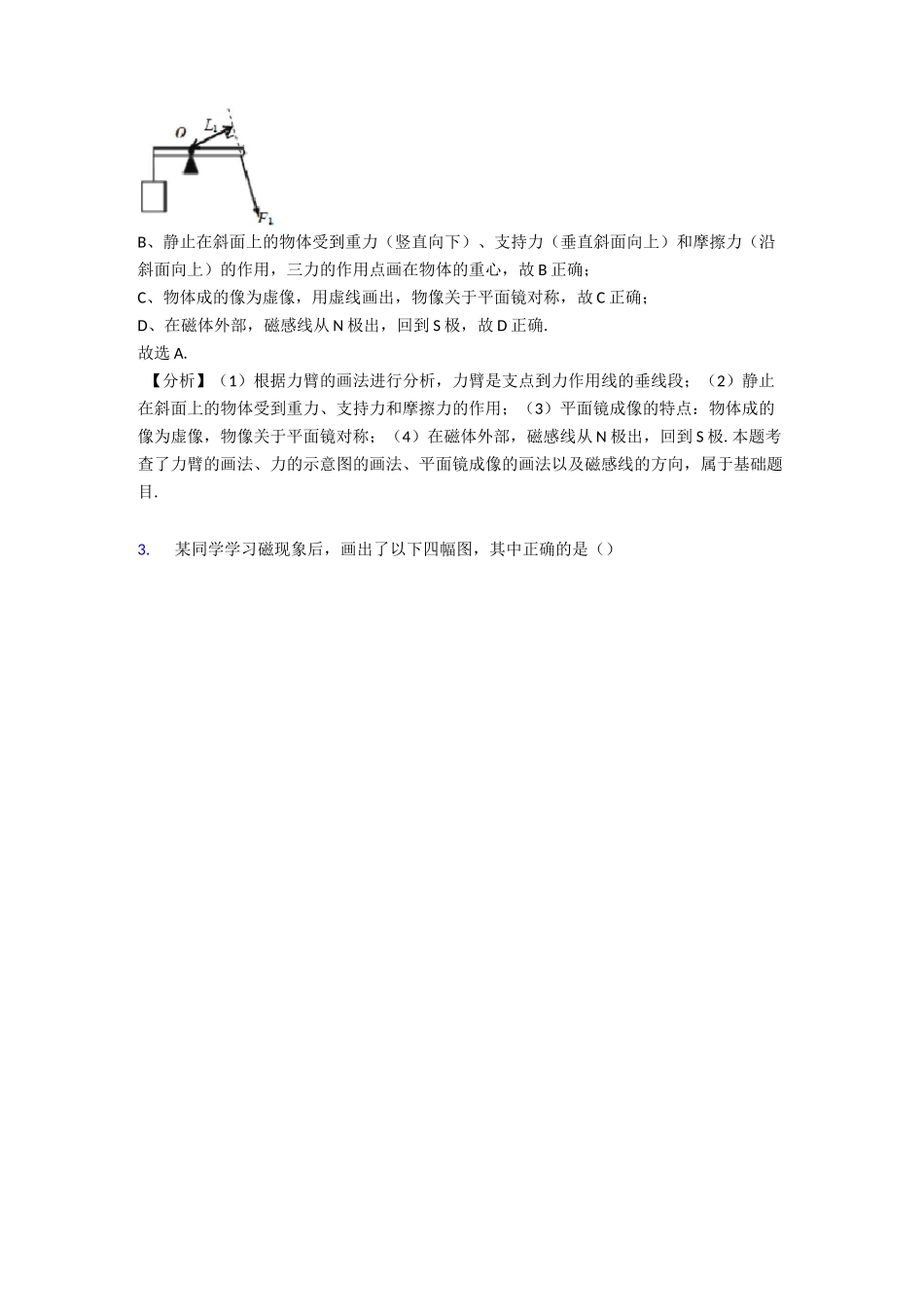

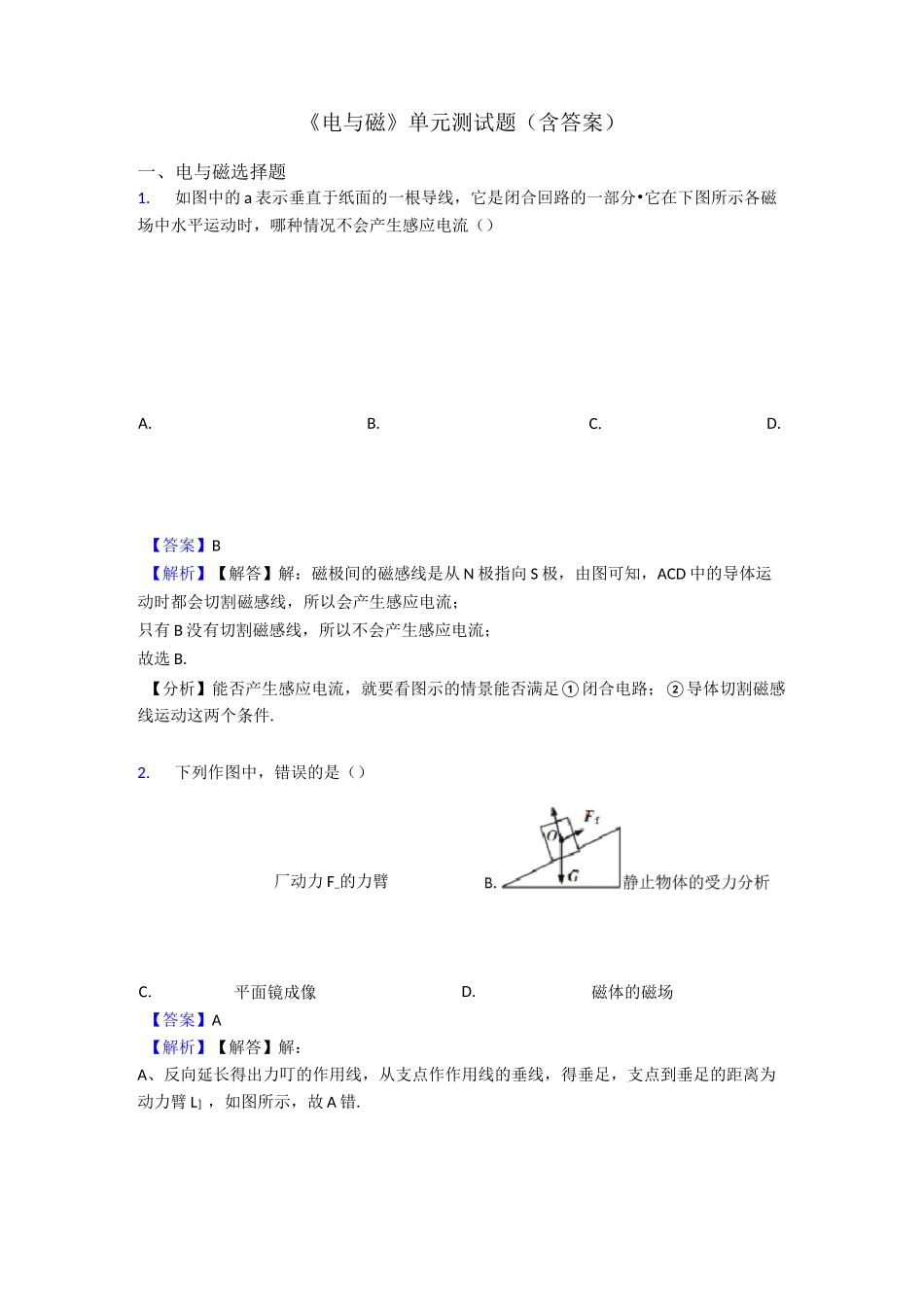

《电与磁》单元测试题（含答案）一、电与磁选择题1.如图中的 a 表示垂直于纸面的一根导线，它是闭合回路的一部分•它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）【答案】B【解析】【解答】解：磁极间的磁感线是从 N 极指向 S 极，由图可知，ACD 中的导体运动时都会切割磁感线，所以会产生感应电流；只有 B 没有切割磁感线，所以不会产生感应电流；故选 B.【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件.2.下列作图中，错误的是（）【答案】A【解析】【解答】解：A、反向延长得出力叮的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂 L］，如图所示，故 A 错.A.B.C.D.C.厂动力 F_的力臂平面镜成像D.磁体的磁场B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故 B 正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故 C 正确；D、在磁体外部，磁感线从 N 极出，回到 S 极，故 D 正确.故选 A.【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从 N 极出，回到 S 极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目.3.某同学学习磁现象后，画出了以下四幅图，其中正确的是（）NtjWfSD.【答案】C【解析】【解答】解：A、已知磁铁右端为 N 极，左端为 S 极，在磁体外部，磁感线的方向从 N 极指向 S 极，而图中是从 S 极指向 N 极，A 不符合题意；B、已知两磁铁都为 N 极，磁感线的方向从 N 极指向 S 极，B 不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为 N 极，C 符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为 N 极，D 不符合题意。故答案为：Co【分析】在磁体外部，磁感线的方向从 N 极指向 S 极.利用安培定则判断螺线管的磁极.B.C.4.关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是 S 极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从 S 极发出回到 N 极的D. 当滑动...
