煤矿节能环保升级改造一期工程监理实施细则

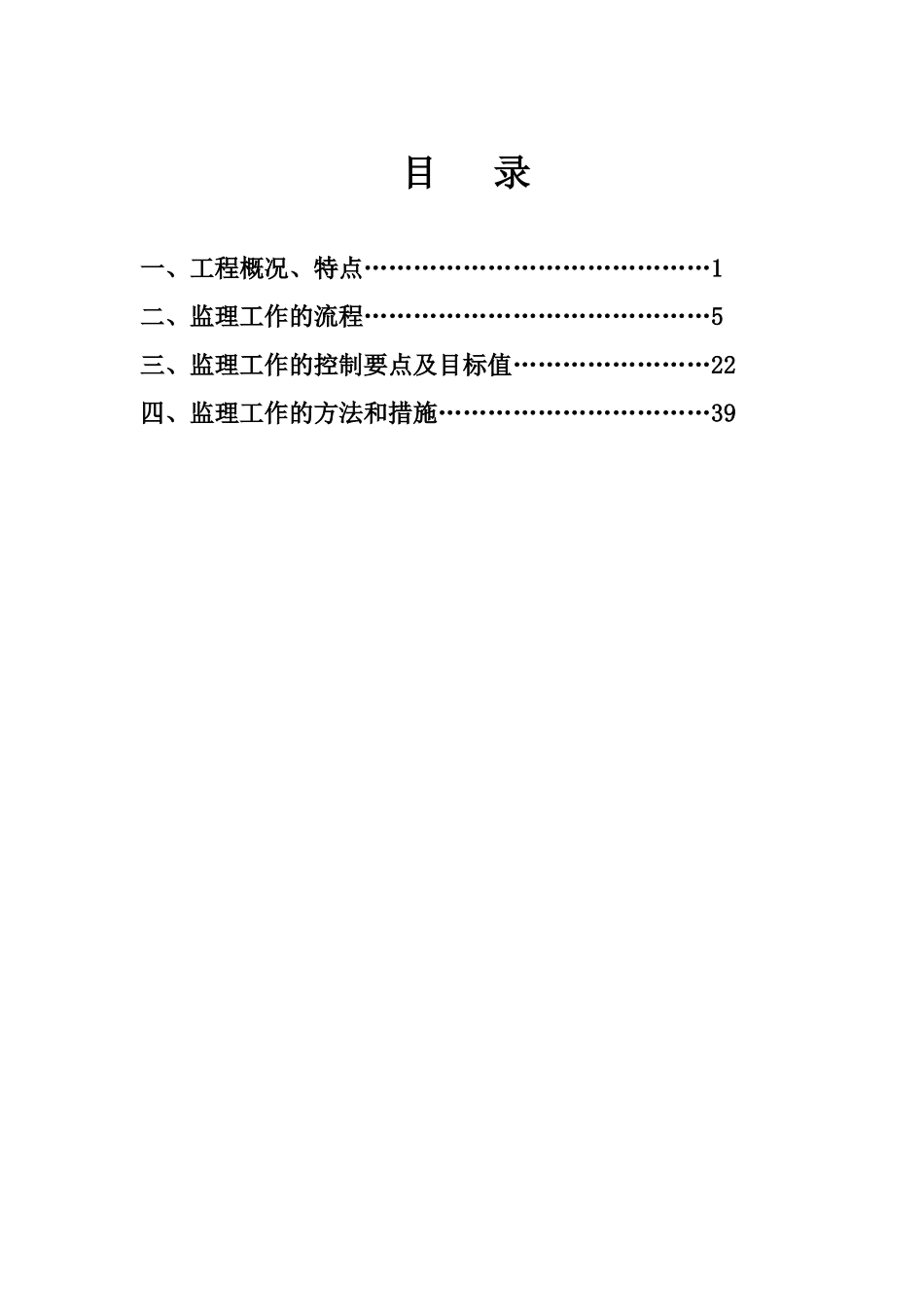

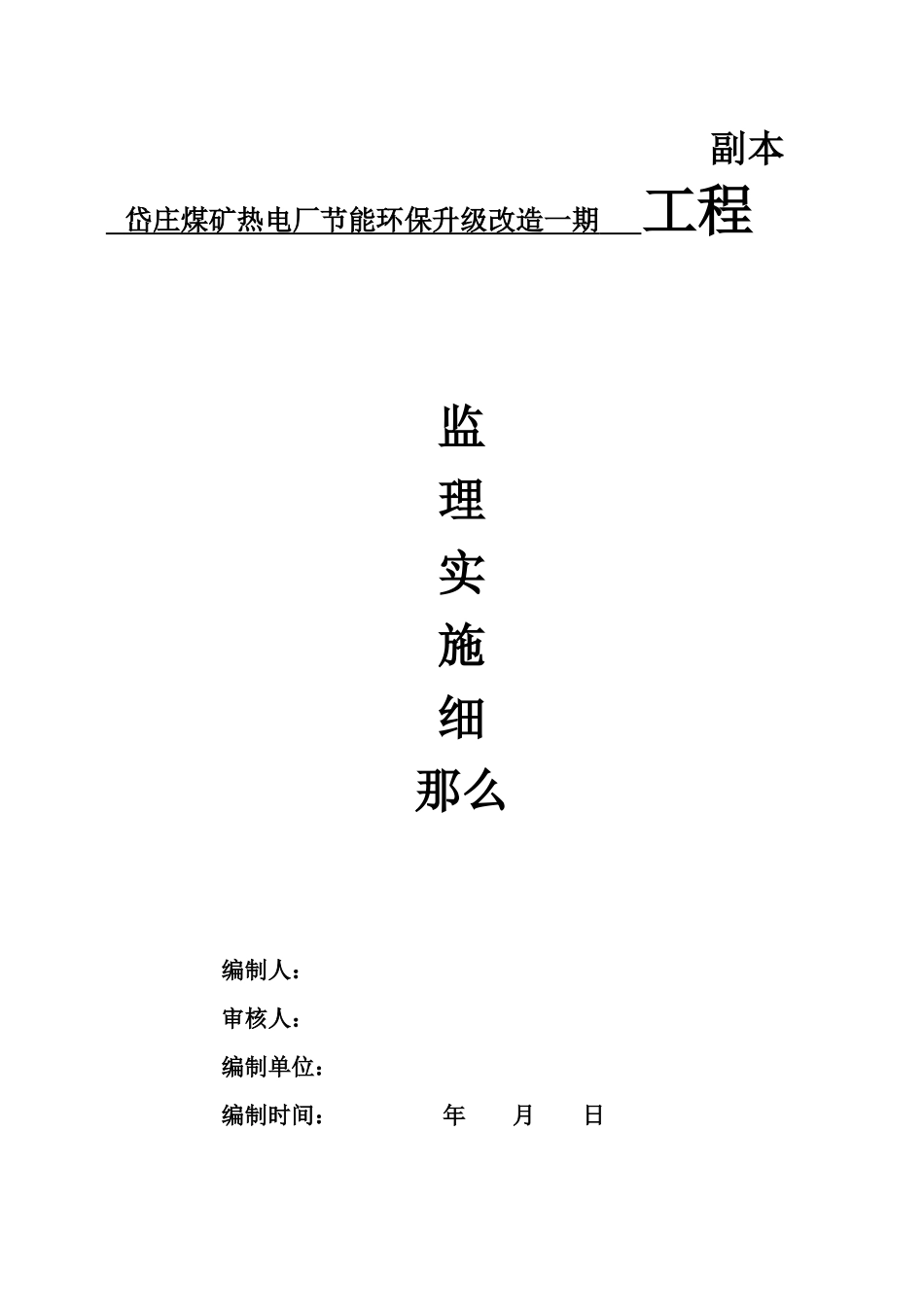

副本 岱庄煤矿热电厂节能环保升级改造一期 工程监理实施细那么编制人：审核人：编制单位：编制时间： 年 月 日目 录一、工程概况、特点……………………………………1二、监理工作的流程……………………………………5三、监理工作的控制要点及目标值……………………22四、监理工作的方法和措施……………………………39一、工程概况、特点1、工程名称： 2、工程工程建设地点： 3、工程规模简介 岱庄煤矿热电厂节能环保改造升级一期工程，由淄博矿业集团岱庄煤矿投资建设，该工程位于济宁市任城区代庄煤矿热电厂内；工程主要包括三个分部工程：脱硫工艺楼、脱硫吸收塔以及废水处理站，其中脱硫工艺楼结构形式为框架结构,地上四层，主体建筑高度为米,层高：第一、二层米,第三层 2.5 米，第四层 3.19 米，其建筑面积为 1125m2；脱硫废水处理站为一层框架结构，其建筑面积为 106.64m2，层高为 4.5 米。以上二者抗震设防烈度均为 7 度,建筑耐火等级均为二级。建筑设计墙体：内外墙采纳加气混凝土砌块，砂浆强度等级为 M7.5。结构设计根底：垫层为 C15 其余均为 C30。钢筋采纳 HRB335,HRB400。主体局部混泥土：基顶梁、柱、板 C30。钢筋：根底、梁、柱等构件采纳Ⅱ级螺纹钢。板筋：砌体：±普通烧结实心黏土砖，砌筑砂浆 M7.5 水泥砂浆。一层以上加气混凝土砌块，M 混合砂浆。栏板墙、女儿墙未注明的均用 MU10 砖，M5 混合砂浆砌筑眠墙。高为 1.1m。非单墙〔240厚〕长度超过 5 米在墙中处加设构造柱。回填：回填土须采纳砂性土或碎石土，密实度≥0.9。回填土干容重为 15KN/m3。电气设计 工程电气专业概况：本工程设计主要包括以下电气系统：电力配电系统、照明系统、建筑物防雷、接地系统及平安措施、通信系统、电气火灾系统、火灾自动报警系统、消防电源监控系统、视频监控系统、背景音乐及紧急播送系统、电气抗震设计及措施说明等。主要设备选型及技术参数 6KV 配电装置选用KYN28A-12 型中置式开关柜，柜中断路器选用永磁操作机构真空断路器，开断电流为 31.5KA。380KV 配电装置选用 MNS 型抽屉式低压配电柜。低压厂用变压器均选用低耗节能干式变压器。换热首站的建筑屋面装设避雷带，利用建筑物柱子内的钢筋作为下引线。本设计采纳工作接地和保护接地合并的接地系统，全厂总接地电阻要求不大于 4 欧姆。所有不带电的电气设备外壳、支架、根底钢槽、电缆桥架、电缆沟护边角钢等均应与接地系统可靠连接...
