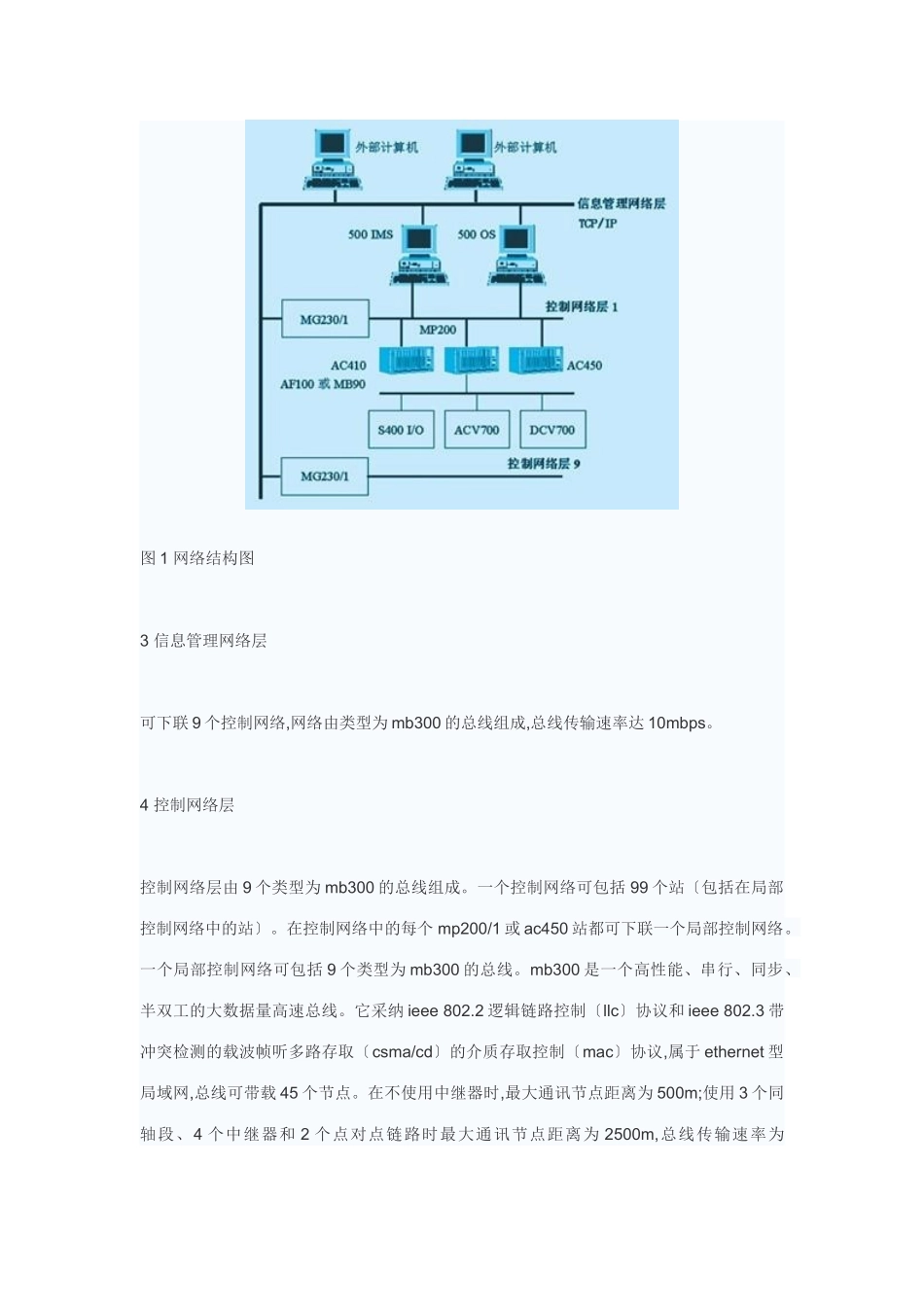

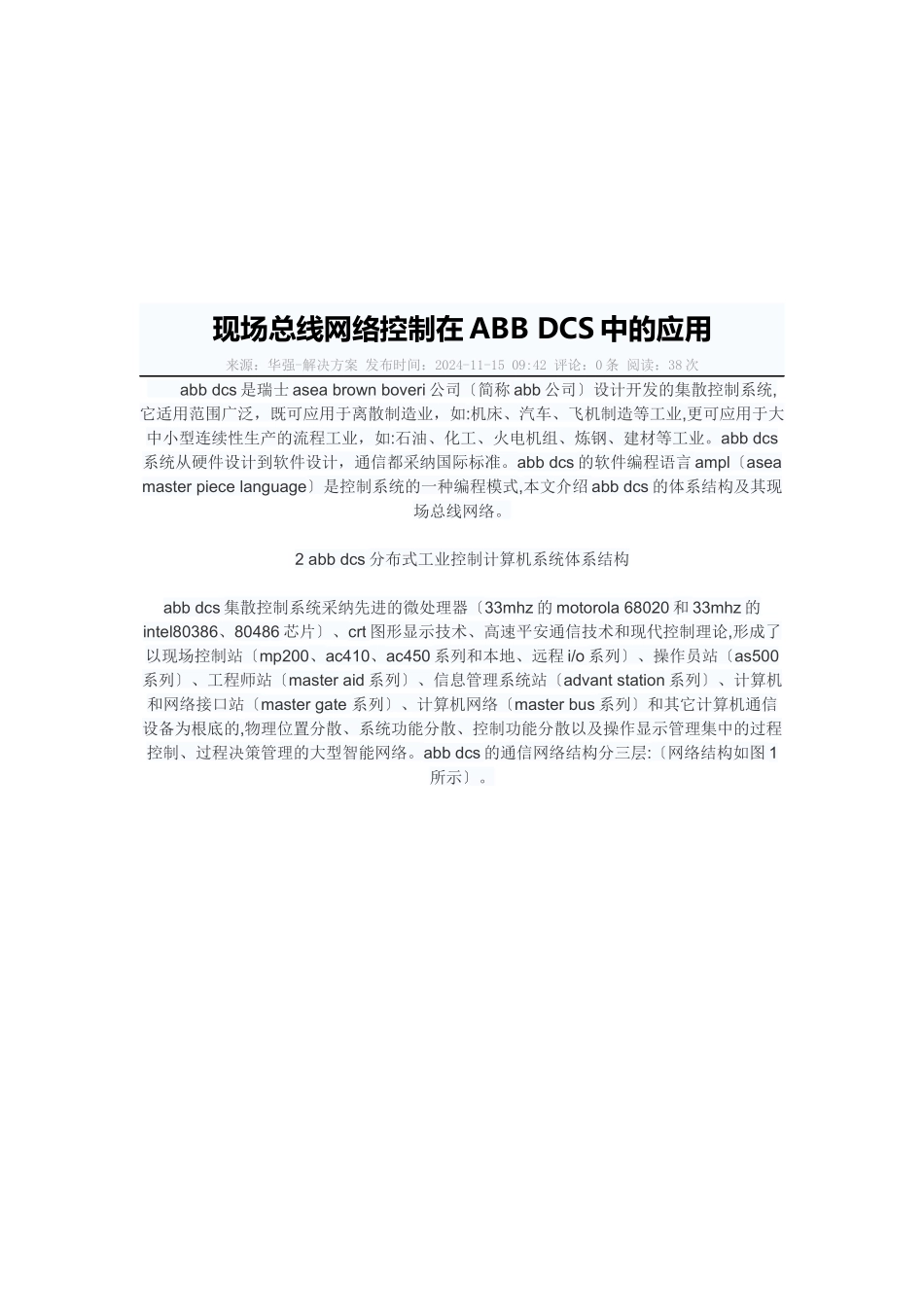

现场总线网络控制在 ABB DCS 中的应用来源：华强-解决方案 发布时间：2024-11-15 09:42 评论：0 条 阅读：38 次 abb dcs 是瑞士 asea brown boveri 公司〔简称 abb 公司〕设计开发的集散控制系统,它适用范围广泛，既可应用于离散制造业，如:机床、汽车、飞机制造等工业,更可应用于大中小型连续性生产的流程工业，如:石油、化工、火电机组、炼钢、建材等工业。abb dcs系统从硬件设计到软件设计，通信都采纳国际标准。abb dcs 的软件编程语言 ampl〔asea master piece language〕是控制系统的一种编程模式,本文介绍 abb dcs 的体系结构及其现场总线网络。2 abb dcs 分布式工业控制计算机系统体系结构abb dcs 集散控制系统采纳先进的微处理器〔33mhz 的 motorola 68020 和 33mhz 的intel80386、80486 芯片〕、crt 图形显示技术、高速平安通信技术和现代控制理论,形成了以现场控制站〔mp200、ac410、ac450 系列和本地、远程 i/o 系列〕、操作员站〔as500 系列〕、工程师站〔master aid 系列〕、信息管理系统站〔advant station 系列〕、计算机和网络接口站〔master gate 系列〕、计算机网络〔master bus 系列〕和其它计算机通信设备为根底的,物理位置分散、系统功能分散、控制功能分散以及操作显示管理集中的过程控制、过程决策管理的大型智能网络。abb dcs 的通信网络结构分三层:〔网络结构如图 1所示〕。图 1 网络结构图3 信息管理网络层可下联 9 个控制网络,网络由类型为 mb300 的总线组成,总线传输速率达 10mbps。 4 控制网络层控制网络层由 9 个类型为 mb300 的总线组成。一个控制网络可包括 99 个站〔包括在局部控制网络中的站〕。在控制网络中的每个 mp200/1 或 ac450 站都可下联一个局部控制网络。一个局部控制网络可包括 9 个类型为 mb300 的总线。mb300 是一个高性能、串行、同步、半双工的大数据量高速总线。它采纳 ieee 802.2 逻辑链路控制〔llc〕协议和 ieee 802.3 带冲突检测的载波帧听多路存取〔csma/cd〕的介质存取控制〔mac〕协议,属于 ethernet 型局域网,总线可带载 45 个节点。在不使用中继器时,最大通讯节点距离为 500m;使用 3 个同轴段、4 个中继器和 2 个点对点链路时最大通讯节点距离为 2500m,总线传输速率为10mbps。mb300 通过每一个结点实现对上位机的联接以及与 mp200 等 plc 系统的通信。它一般遵循543 规那么，...
