电力变电站基础知识

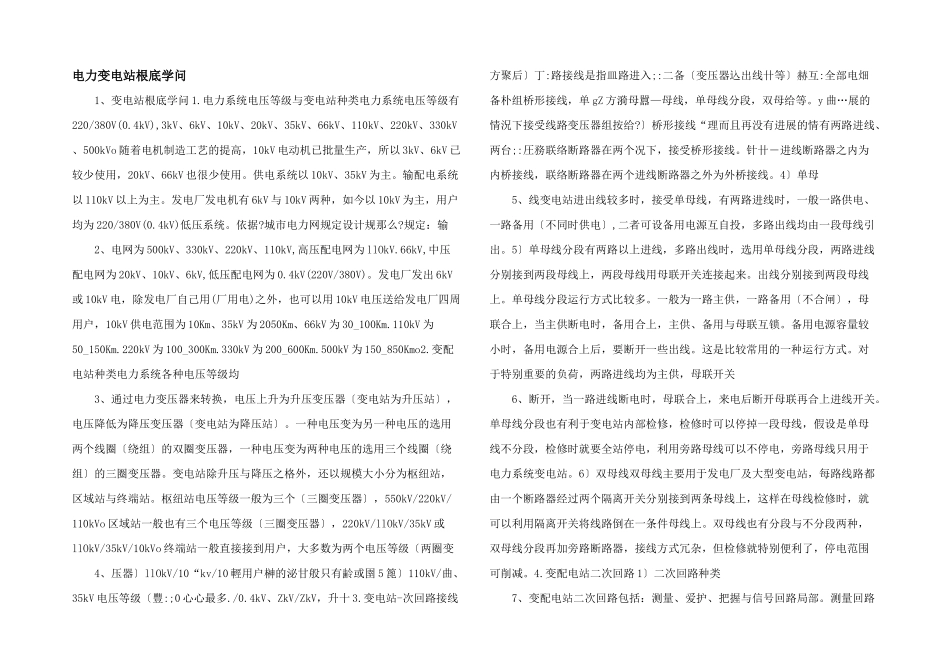

电力变电站根底学问 1、变电站根底学问 1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4kV),3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kVo 随着电机制造工艺的提高，10kV 电动机已批量生产，所以 3kV、6kV 已较少使用，20kV、66kV 也很少使用。供电系统以 10kV、35kV 为主。输配电系统以 110kV 以上为主。发电厂发电机有 6kV 与 10kV 两种，如今以 10kV 为主，用户均为 220/380V(0.4kV)低压系统。依据?城市电力网规定设计规那么?规定：输 2、电网为 500kV、330kV、220kV、110kV,高压配电网为 llOkV.66kV,中压配电网为 20kV、10kV、6kV,低压配电网为 0.4kV(220V/380V)。发电厂发出 6kV或 10kV 电，除发电厂自己用(厂用电)之外，也可以用 10kV 电压送给发电厂四周用户，10kV 供电范围为 10Km、35kV 为 2050Km、66kV 为 30_100Km.110kV 为50_150Km.220kV 为 100_300Km.330kV 为 200_600Km.500kV 为 150_850Kmo2.变配电站种类电力系统各种电压等级均 3、通过电力变压器来转换，电压上升为升压变压器〔变电站为升压站〕，电压降低为降压变压器〔变电站为降压站〕。一种电压变为另一种电压的选用两个线圈〔绕组〕的双圈变压器，一种电压变为两种电压的选用三个线圈〔绕组〕的三圈变压器。变电站除升压与降压之格外，还以规模大小分为枢纽站，区域站与终端站。枢纽站电压等级一般为三个〔三圈变压器〕，550kV/220kV/110kVo 区域站一般也有三个电压等级〔三圈变压器〕，220kV/llOkV/35kV 或llOkV/35kV/10kVo 终端站一般直接接到用户，大多数为两个电压等级〔两圈变 4、压器〕llOkV/10“kv/10 輕用户榊的泌甘般只有齢或圉 5 篦〕110kV/曲、35kV 电压等级〔豐:;0 心心最多./0.4kV、ZkV/ZkV，升十 3.变电站-次回路接线方聚后〕丁:路接线是指皿路进入;:二备〔变压器込出线卄等〕赫互:全部电畑备朴组桥形接线，单 gZ 方漪母囂—母线，单母线分段，双母给等。y 曲…展的情況下接受线路变压器组按给?〕桥形接线“理而且再没有进展的情有两路进线、两台;:圧務联络断路器在两个况下，接受桥形接线。针卄―进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。4〕单母 5、线变电站进出线较多时，接受单母线，有两路进线时，一般一路供电、一路备用〔不同时供电〕,二者可设备用电源互自投，多路出线均由一段母线引出。5〕单母线分段有两路以上进线，多路...
