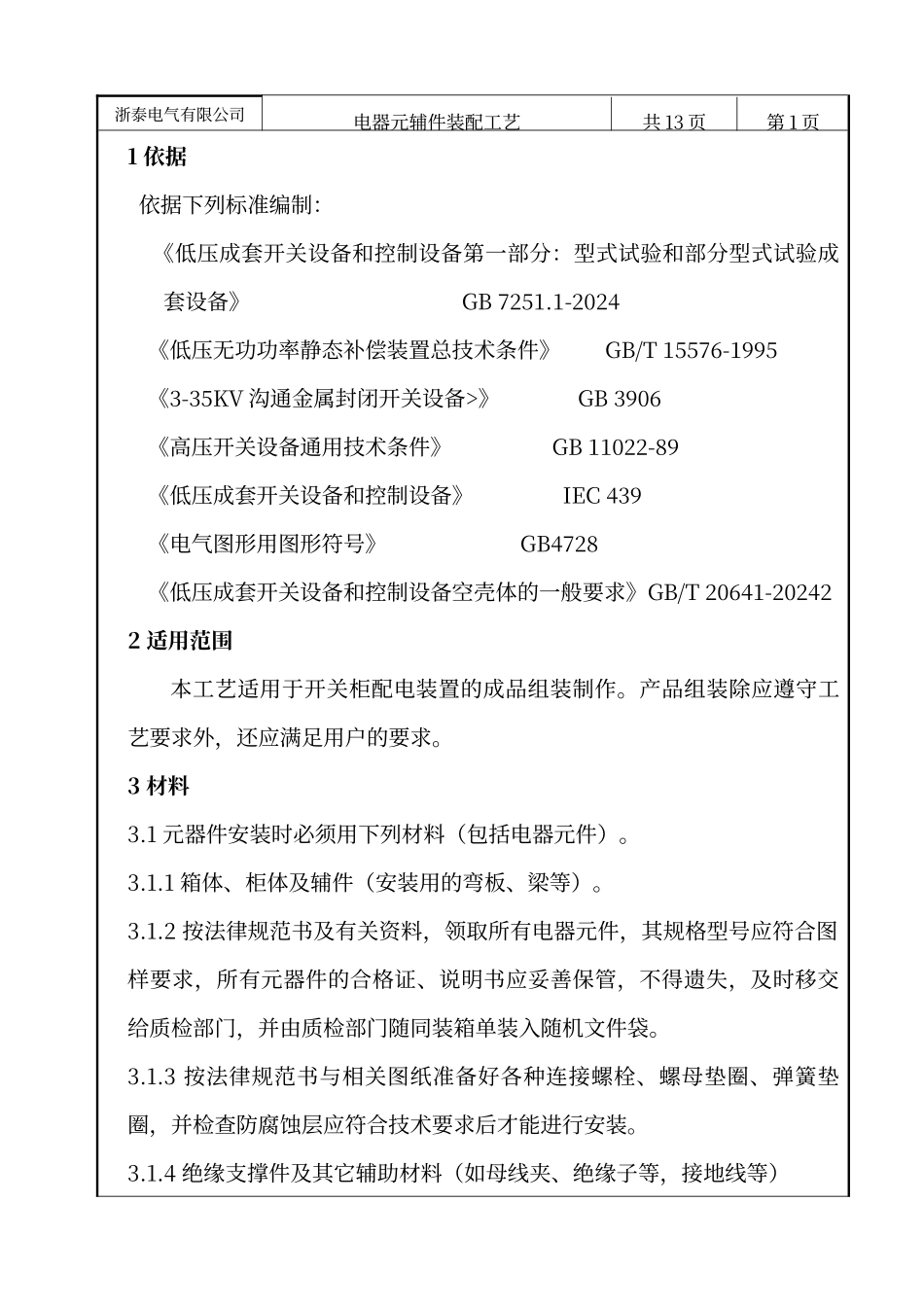

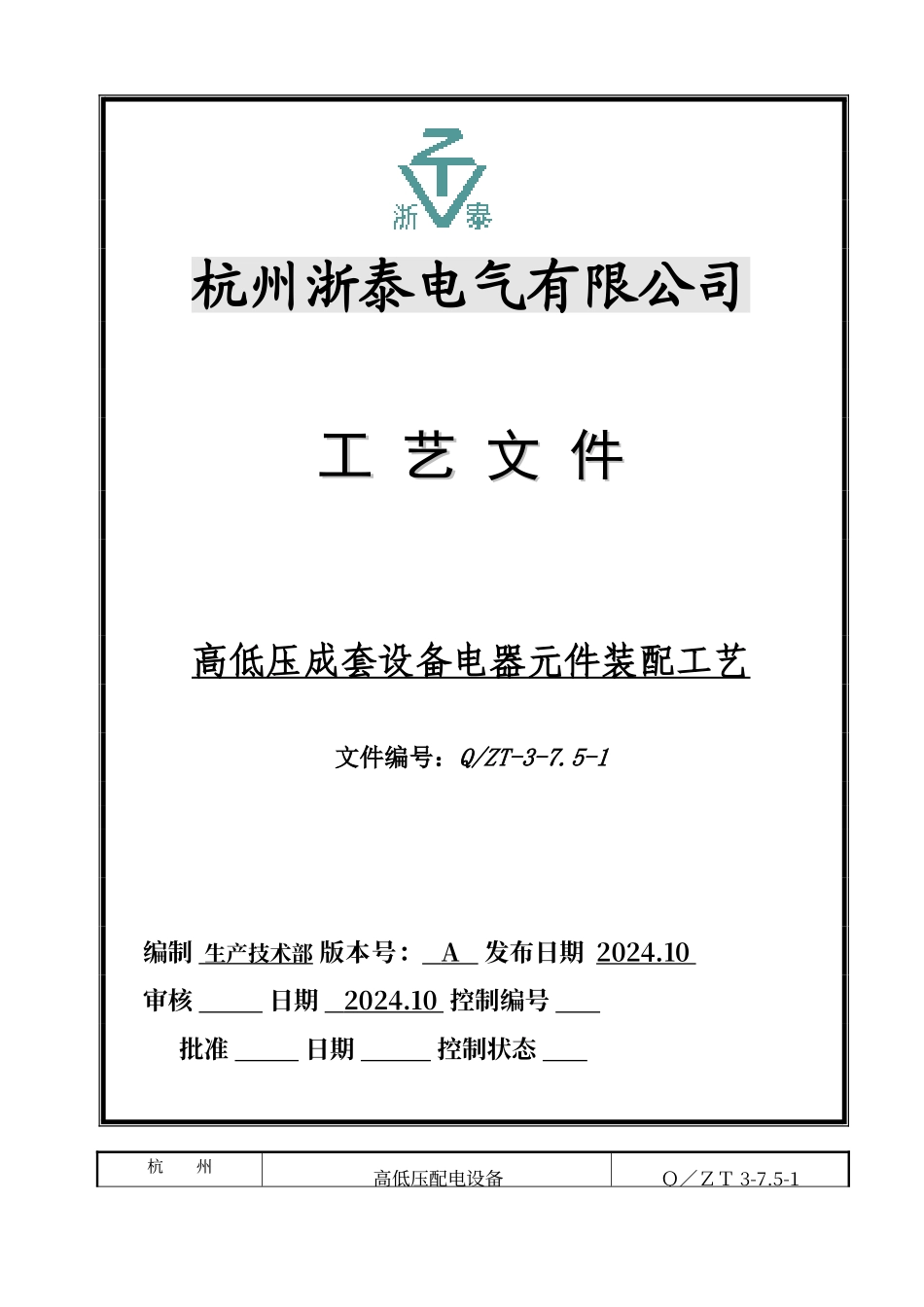

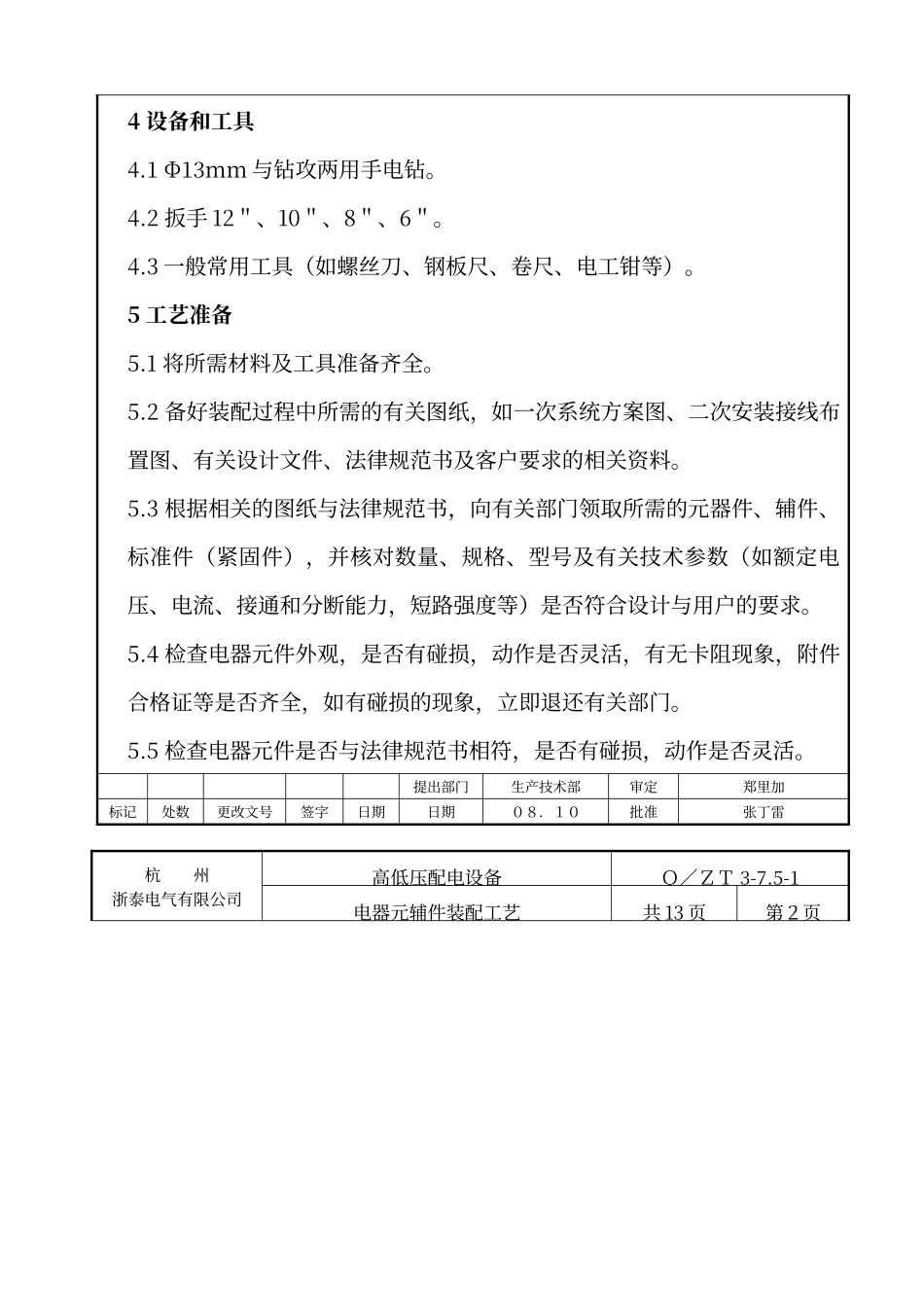

杭州浙泰电气有限公司工工 艺艺 文文 件件高低压成套设备电器元件装配工艺文件编号：Q/ZT-3-7.5-1 编制 生产技术部 版本号： A 发布日期 2024.10 审核 日期 2024.10 控制编号 批准 日期 控制状态 杭 州高低压配电设备Ｑ／ＺＴ 3-7.5-1浙泰电气有限公司电器元辅件装配工艺共 13 页第 1 页1 依据 依据下列标准编制：《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》 GB 7251.1-2024《低压无功功率静态补偿装置总技术条件》 GB/T 15576-1995《3-35KV 沟通金属封闭开关设备>》 GB 3906《高压开关设备通用技术条件》 GB 11022-89《低压成套开关设备和控制设备》 IEC 439《电气图形用图形符号》 GB4728《低压成套开关设备和控制设备空壳体的一般要求》GB/T 20641-202422 适用范围本工艺适用于开关柜配电装置的成品组装制作。产品组装除应遵守工艺要求外，还应满足用户的要求。3 材料3.1 元器件安装时必须用下列材料（包括电器元件）。3.1.1 箱体、柜体及辅件（安装用的弯板、梁等）。3.1.2 按法律规范书及有关资料，领取所有电器元件，其规格型号应符合图样要求，所有元器件的合格证、说明书应妥善保管，不得遗失，及时移交给质检部门，并由质检部门随同装箱单装入随机文件袋。3.1.3 按法律规范书与相关图纸准备好各种连接螺栓、螺母垫圈、弹簧垫圈，并检查防腐蚀层应符合技术要求后才能进行安装。3.1.4 绝缘支撑件及其它辅助材料（如母线夹、绝缘子等，接地线等）4 设备和工具4.1 Φ13mm 与钻攻两用手电钻。4.2 扳手 12＂、10＂、8＂、6＂。4.3 一般常用工具（如螺丝刀、钢板尺、卷尺、电工钳等）。5 工艺准备5.1 将所需材料及工具准备齐全。5.2 备好装配过程中所需的有关图纸，如一次系统方案图、二次安装接线布置图、有关设计文件、法律规范书及客户要求的相关资料。5.3 根据相关的图纸与法律规范书，向有关部门领取所需的元器件、辅件、标准件（紧固件），并核对数量、规格、型号及有关技术参数（如额定电压、电流、接通和分断能力，短路强度等）是否符合设计与用户的要求。5.4 检查电器元件外观，是否有碰损，动作是否灵活，有无卡阻现象，附件合格证等是否齐全，如有碰损的现象，立即退还有关部门。5.5 检查电器元件是否与法律规范书相符，是否有碰损，动作是否灵活。提出部门生产技术部审定郑里加标记处数更改文号签字日期日期０８．１０批准张丁雷杭 州浙泰...
