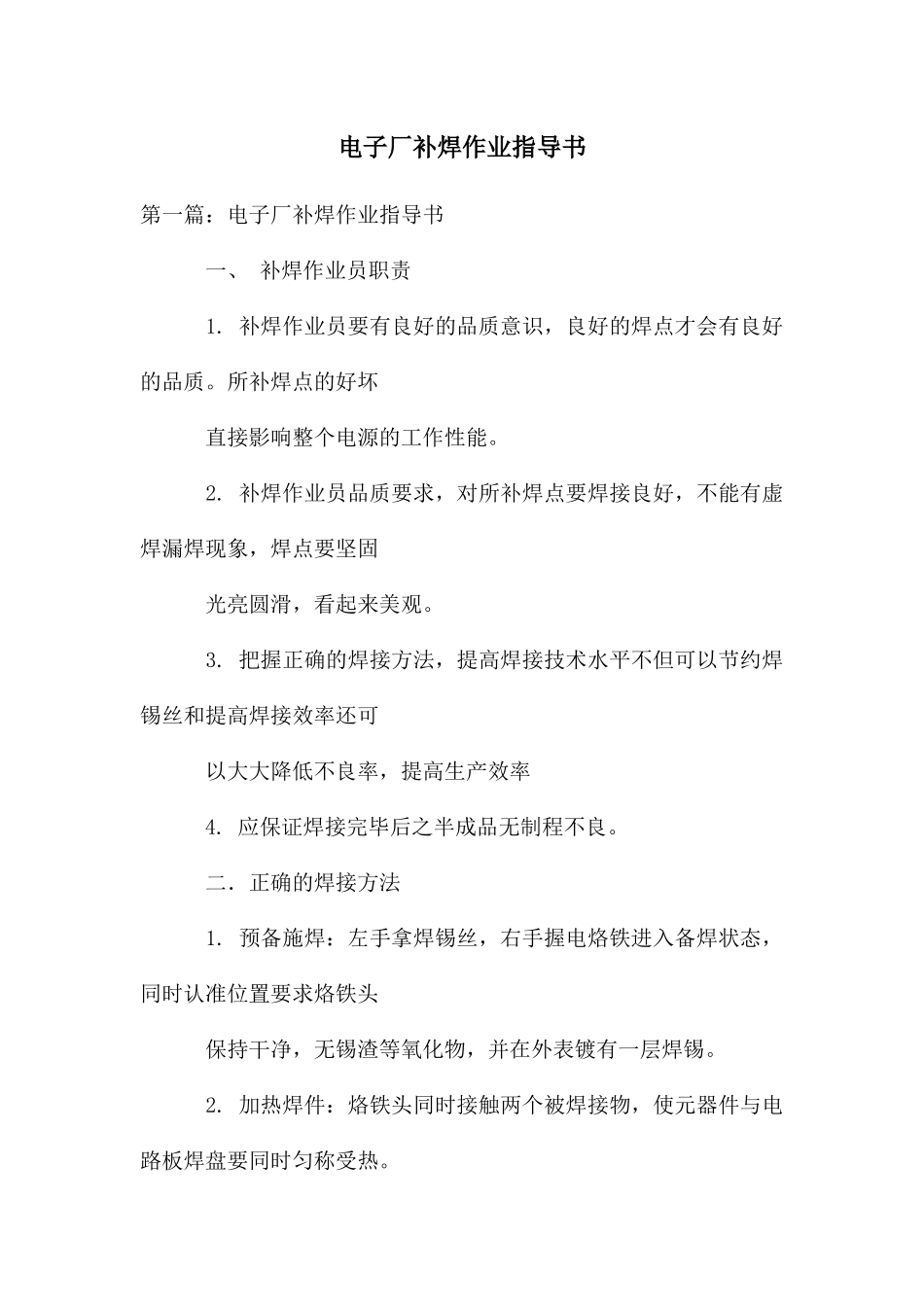

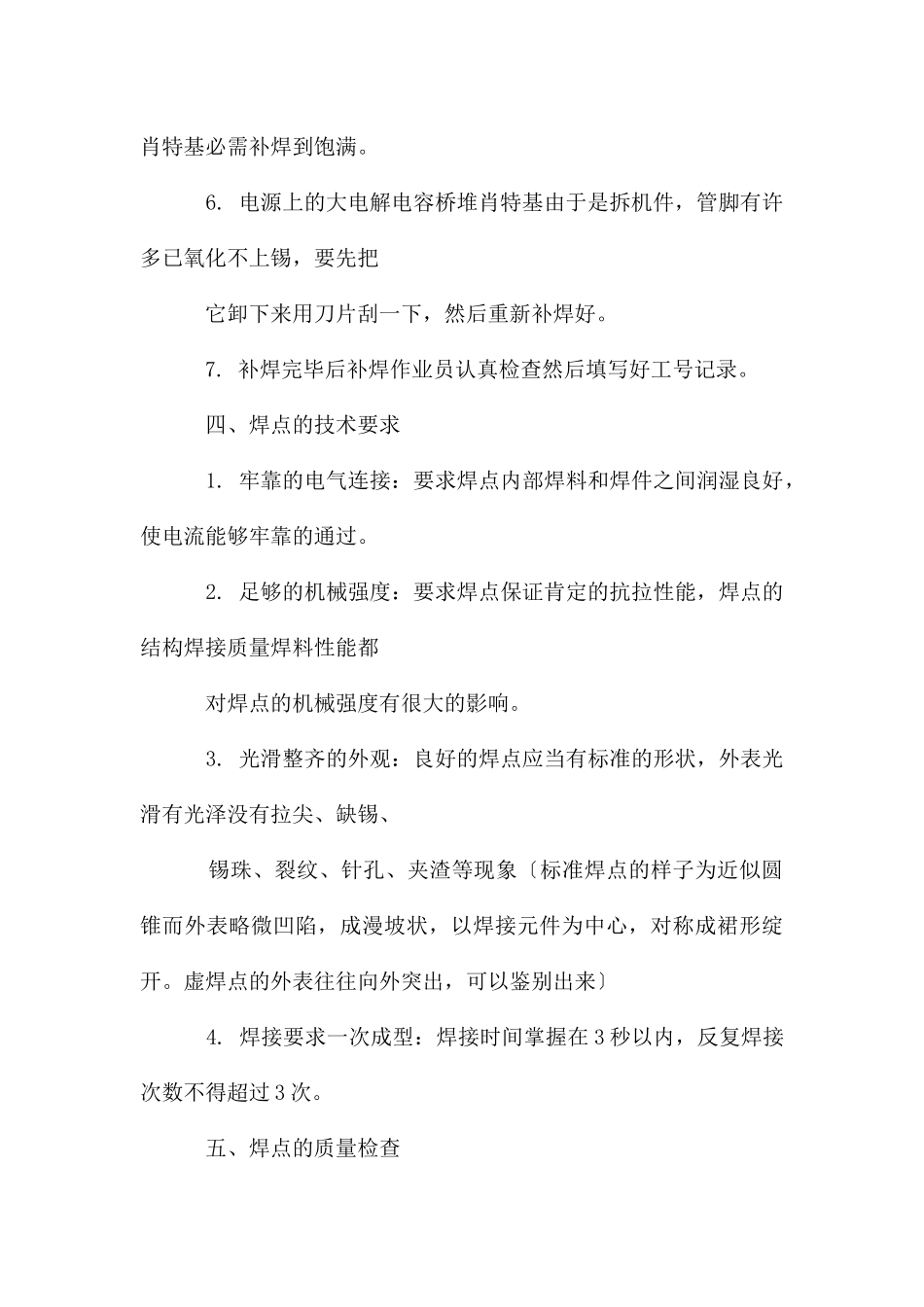

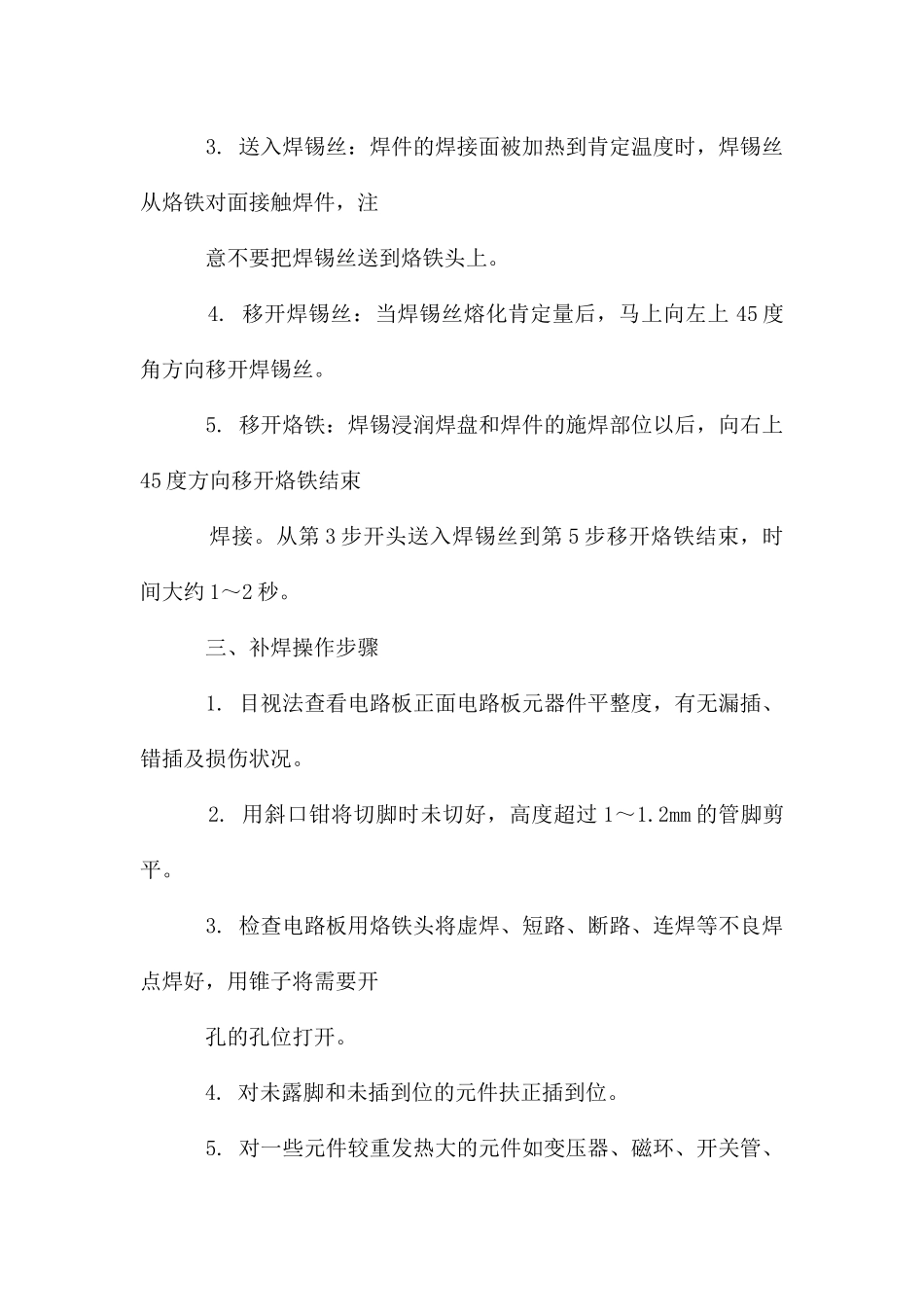

电子厂补焊作业指导书 第一篇：电子厂补焊作业指导书 一、 补焊作业员职责 1. 补焊作业员要有良好的品质意识，良好的焊点才会有良好的品质。所补焊点的好坏 直接影响整个电源的工作性能。 2. 补焊作业员品质要求，对所补焊点要焊接良好，不能有虚焊漏焊现象，焊点要坚固 光亮圆滑，看起来美观。 3. 把握正确的焊接方法，提高焊接技术水平不但可以节约焊锡丝和提高焊接效率还可 以大大降低不良率，提高生产效率 4. 应保证焊接完毕后之半成品无制程不良。 二．正确的焊接方法 1. 预备施焊：左手拿焊锡丝，右手握电烙铁进入备焊状态，同时认准位置要求烙铁头 保持干净，无锡渣等氧化物，并在外表镀有一层焊锡。 2. 加热焊件：烙铁头同时接触两个被焊接物，使元器件与电路板焊盘要同时匀称受热。 3. 送入焊锡丝：焊件的焊接面被加热到肯定温度时，焊锡丝从烙铁对面接触焊件，注 意不要把焊锡丝送到烙铁头上。 4. 移开焊锡丝：当焊锡丝熔化肯定量后，马上向左上 45 度角方向移开焊锡丝。 5. 移开烙铁：焊锡浸润焊盘和焊件的施焊部位以后，向右上45 度方向移开烙铁结束 焊接。从第 3 步开头送入焊锡丝到第 5 步移开烙铁结束，时间大约 1～2 秒。 三、补焊操作步骤 1. 目视法查看电路板正面电路板元器件平整度，有无漏插、错插及损伤状况。 2. 用斜口钳将切脚时未切好，高度超过 1～1.2mm 的管脚剪平。 3. 检查电路板用烙铁头将虚焊、短路、断路、连焊等不良焊点焊好，用锥子将需要开 孔的孔位打开。 4. 对未露脚和未插到位的元件扶正插到位。 5. 对一些元件较重发热大的元件如变压器、磁环、开关管、肖特基必需补焊到饱满。 6. 电源上的大电解电容桥堆肖特基由于是拆机件，管脚有许多已氧化不上锡，要先把 它卸下来用刀片刮一下，然后重新补焊好。 7. 补焊完毕后补焊作业员认真检查然后填写好工号记录。 四、焊点的技术要求 1. 牢靠的电气连接：要求焊点内部焊料和焊件之间润湿良好，使电流能够牢靠的通过。 2. 足够的机械强度：要求焊点保证肯定的抗拉性能，焊点的结构焊接质量焊料性能都 对焊点的机械强度有很大的影响。 3. 光滑整齐的外观：良好的焊点应当有标准的形状，外表光滑有光泽没有拉尖、缺锡、 锡珠、裂纹、针孔、夹渣等现象〔标准焊点的样子为近似圆锥而外表略微凹陷，成漫坡状，以焊接元件为中心，对称成裙形绽开。虚焊点的外表往往向外突出，可以鉴别出来〕 4. 焊接...
