电度表的工作原理及接线

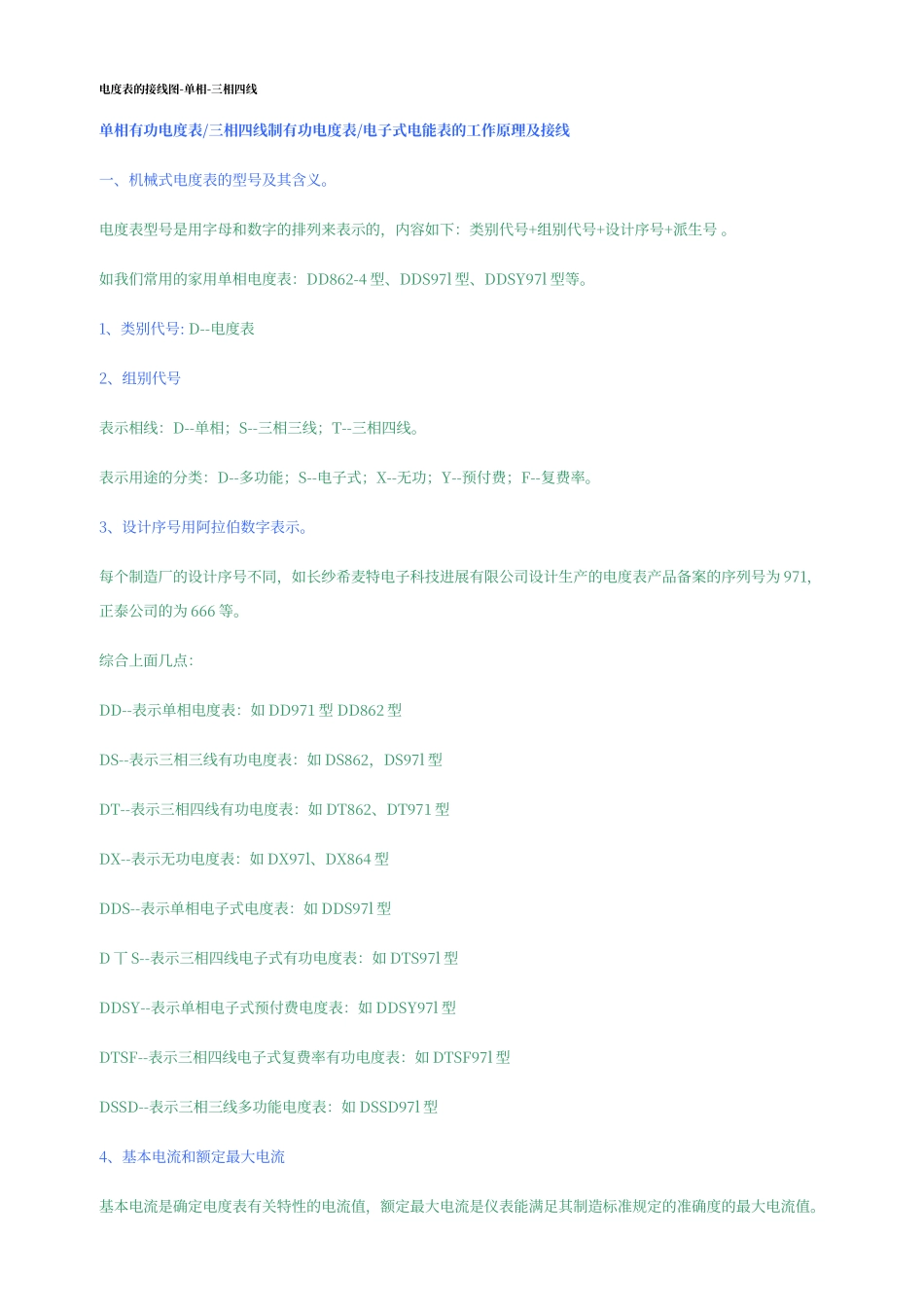

电度表的工作原理及接线_第1页
1/7

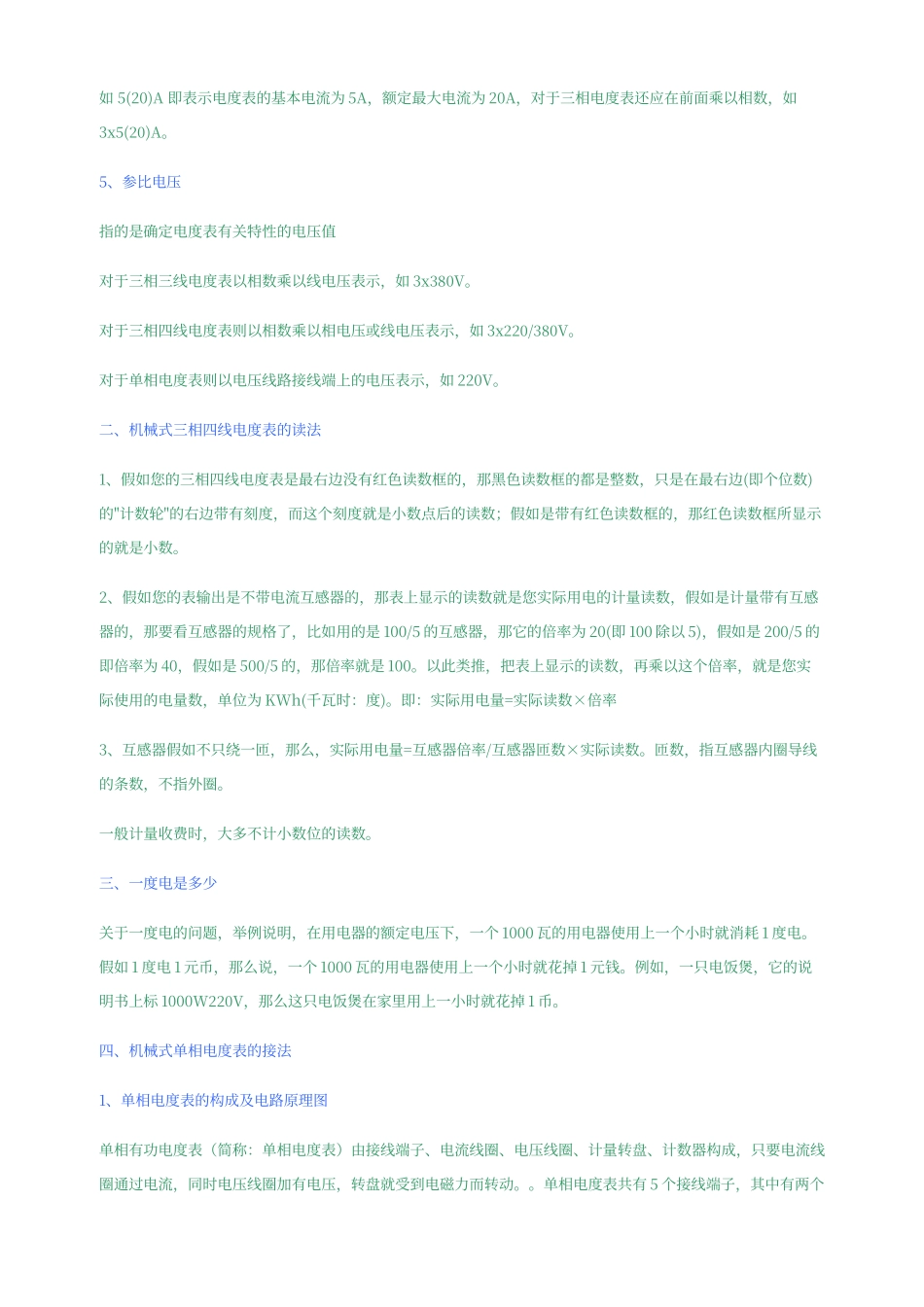

电度表的工作原理及接线_第2页
2/7

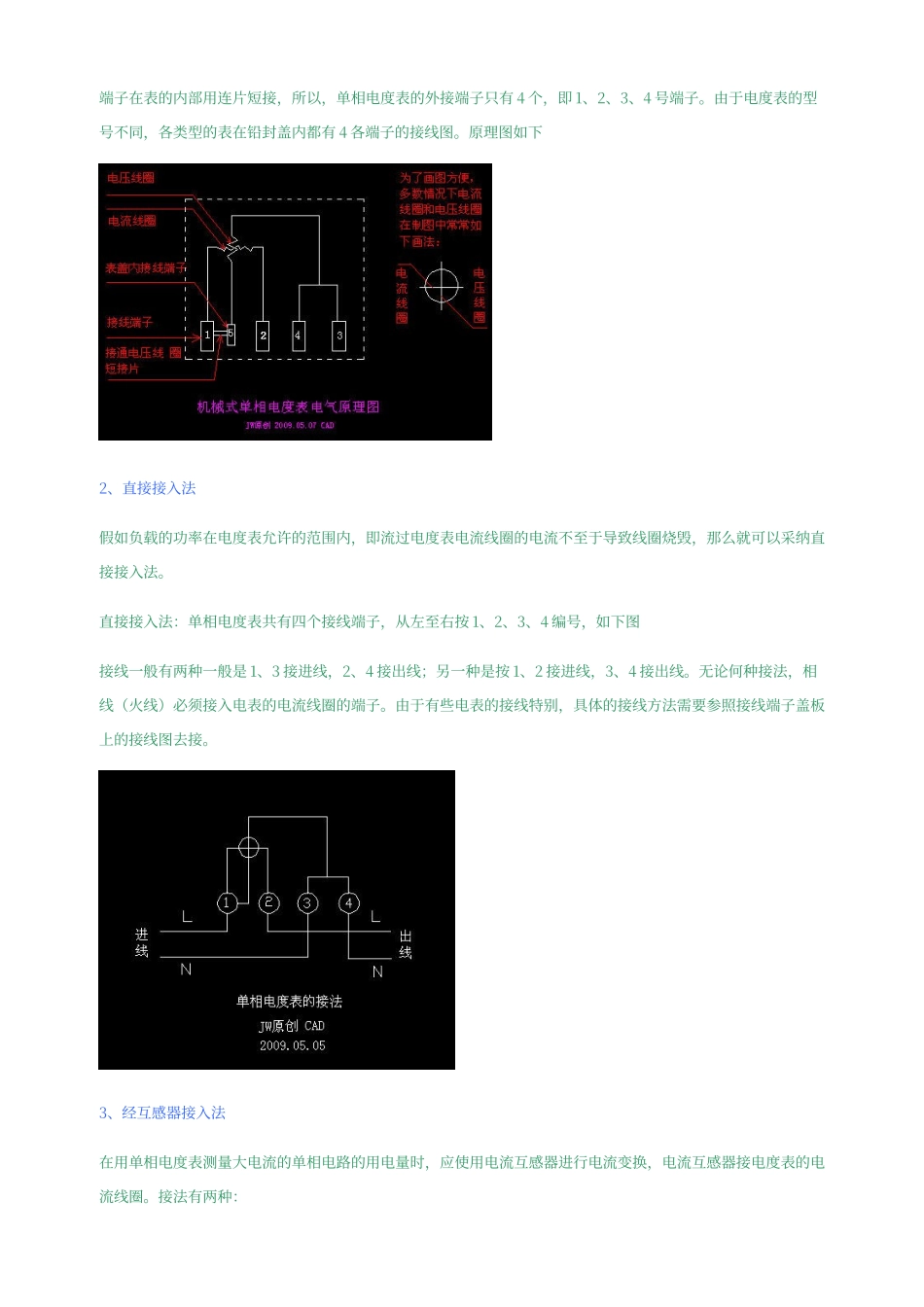

电度表的工作原理及接线_第3页
3/7
电度表的接线图-单相-三相四线 单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线一、机械式电度表的型号及其含义。电度表型号是用字母和数字的排列来表示的,内容如下:类别代号+组别代号+设计序号+派生号 。如我们常用的家用单相电度表:DD862-4 型、DDS97l 型、DDSY97l 型等。1、类别代号: D--电度表2、组别代号表示相线:D--单相;S--三相三线;T--三相四线。表示用途的分类:D--多功能;S--电子式;X--无功;Y--预付费;F--复费率。3、设计序号用阿拉伯数字表示。每个制造厂的设计序号不同,如长纱希麦特电子科技进展有限公司设计生产的电度表产品备案的序列号为 971,正泰公司的为 666 等。综合上面几点:DD--表示单相电度表:如 DD971 型 DD862 型DS--表示三相三线有功电度表:如 DS862,DS97l 型DT--表示三相四线有功电度表:如 DT862、DT971 型DX--表示无功电度表:如 DX97l、DX864 型DDS--表示单相电子式电度表:如 DDS97l 型D 丅 S--表示三相四线电子式有功电度表:如 DTS97l 型DDSY--表示单相电子式预付费电度表:如 DDSY97l 型DTSF--表示三相四线电子式复费率有功电度表:如 DTSF97l 型DSSD--表示三相三线多功能电度表:如 DSSD97l 型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值,额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。如 5(20)A 即表示电度表的基本电流为 5A,额定最大电流为 20A,对于三相电度表还应在前面乘以相数,如 3x5(20)A。5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示,如 3x380V。对于三相四线电度表则以相数乘以相电压或线电压表示,如 3x220/380V。对于单相电度表则以电压线路接线端上的电压表示,如 220V。二、机械式三相四线电度表的读法1、假如您的三相四线电度表是最右边没有红色读数框的,那黑色读数框的都是整数,只是在最右边(即个位数)的"计数轮"的右边带有刻度,而这个刻度就是小数点后的读数;假如是带有红色读数框的,那红色读数框所显示的就是小数。2、假如您的表输出是不带电流互感器的,那表上显示的读数就是您实际用电的计量读数,假如是计量带有互感器的,那要看互感器的规格了,比如用的是 100/5 的互感器,那它的倍率为 20(即 100 除以 5),假如是 200/5 的即倍率为 40,假如是 500/5 的,那倍率就是 100。以此类推,把表上显示的读数,再...
