电机与拖动实验报告

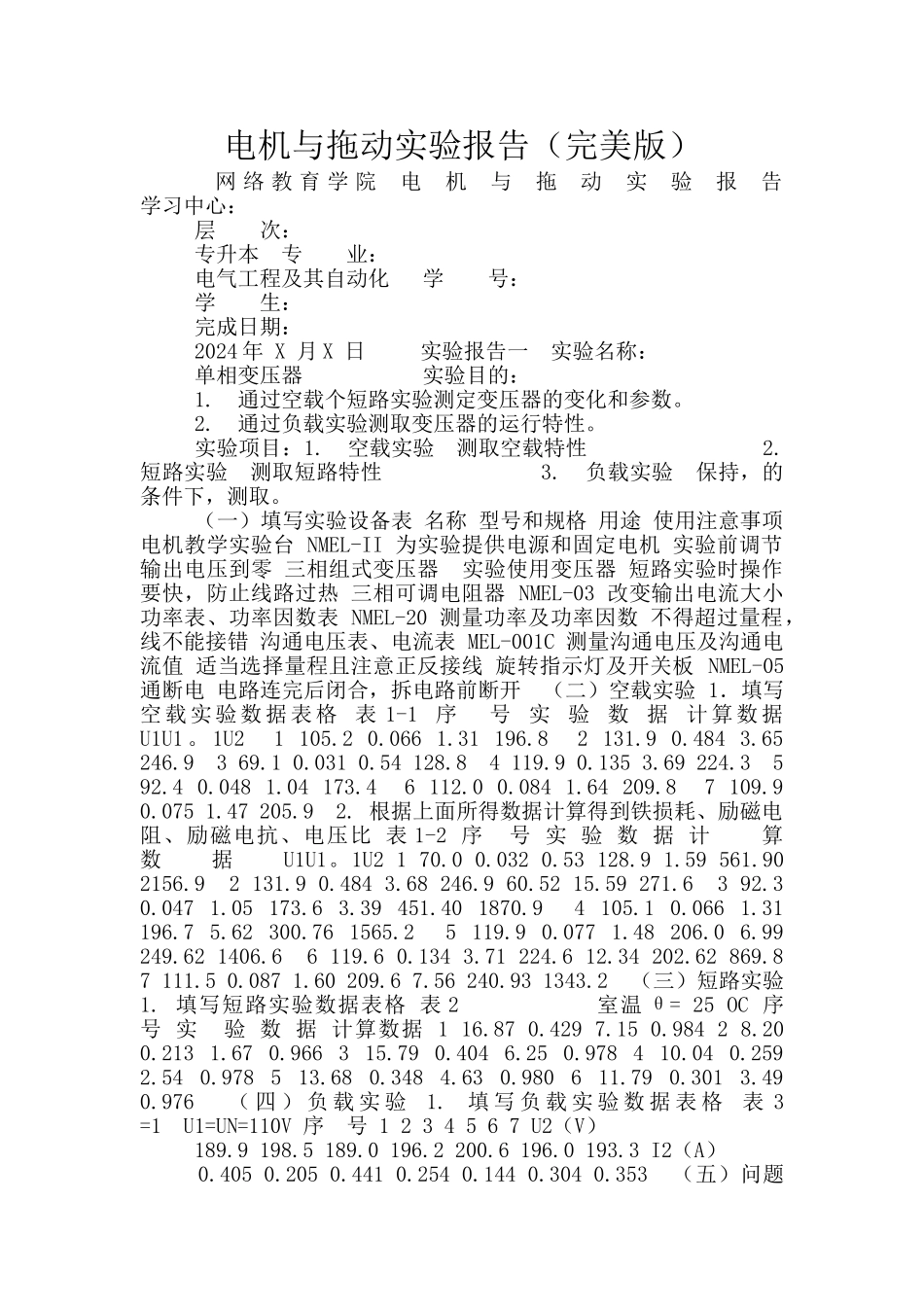

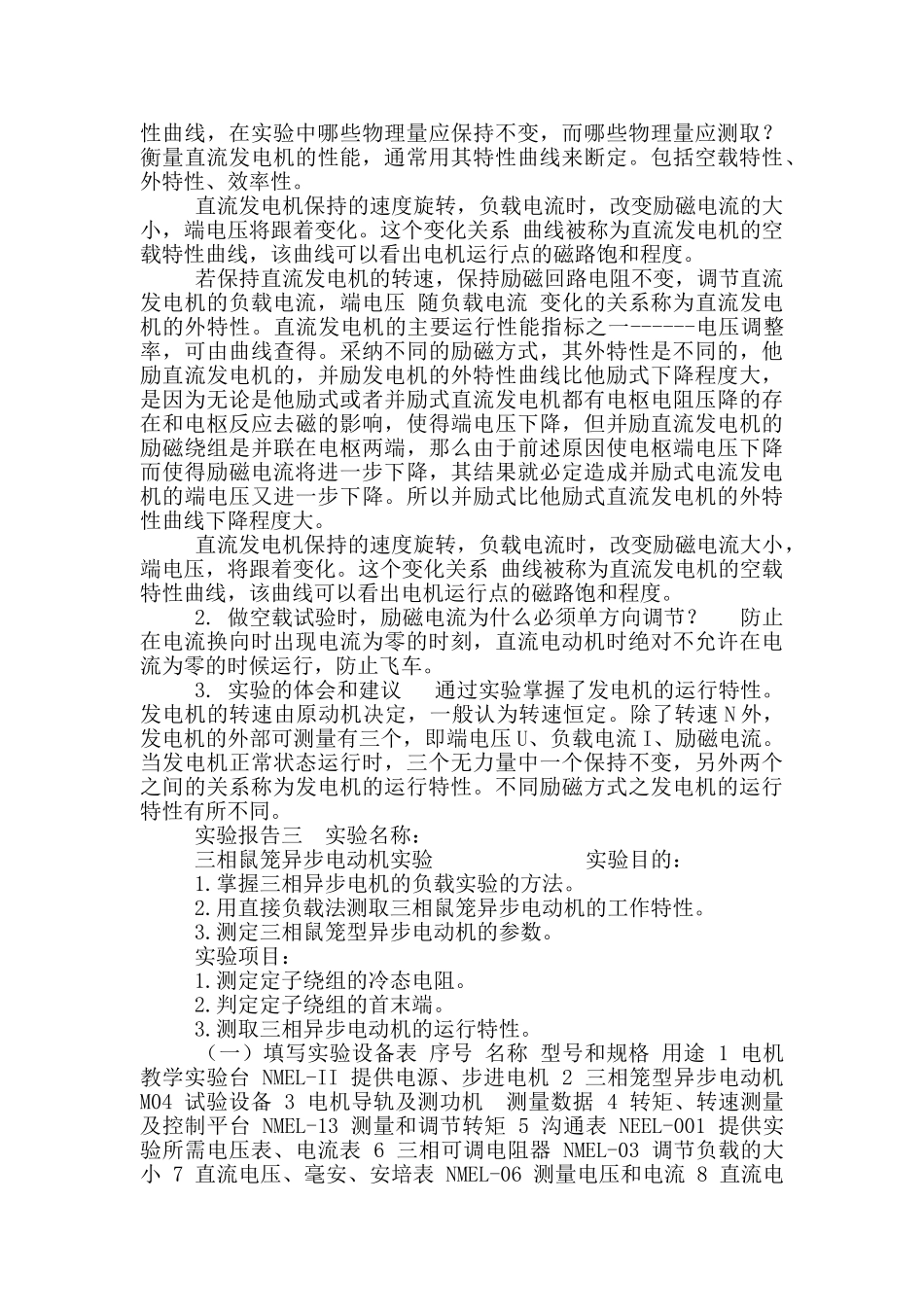

电机与拖动实验报告（完美版） 网 络 教 育 学 院 电 机 与 拖 动 实 验 报 告 学习中心： 层 次： 专升本 专 业： 电气工程及其自动化 学 号： 学 生： 完成日期： 2024 年 X 月 X 日 实验报告一 实验名称： 单相变压器 实验目的： 1. 通过空载个短路实验测定变压器的变化和参数。 2. 通过负载实验测取变压器的运行特性。 实验项目：1. 空载实验 测取空载特性 2. 短路实验 测取短路特性 3. 负载实验 保持，的条件下，测取。 （一）填写实验设备表 名称 型号和规格 用途 使用注意事项 电机教学实验台 NMEL-II 为实验提供电源和固定电机 实验前调节输出电压到零 三相组式变压器 实验使用变压器 短路实验时操作要快，防止线路过热 三相可调电阻器 NMEL-03 改变输出电流大小 功率表、功率因数表 NMEL-20 测量功率及功率因数 不得超过量程，线不能接错 沟通电压表、电流表 MEL-001C 测量沟通电压及沟通电流值 适当选择量程且注意正反接线 旋转指示灯及开关板 NMEL-05 通断电 电路连完后闭合，拆电路前断开 （二）空载实验 1．填写空 载 实 验 数 据 表 格 表 1-1 序 号 实 验 数 据 计 算 数 据 U1U1 。 1U2 1 105.2 0.066 1.31 196.8 2 131.9 0.484 3.65 246.9 3 69.1 0.031 0.54 128.8 4 119.9 0.135 3.69 224.3 5 92.4 0.048 1.04 173.4 6 112.0 0.084 1.64 209.8 7 109.9 0.075 1.47 205.9 2. 根据上面所得数据计算得到铁损耗、励磁电阻、励磁电抗、电压比 表 1-2 序 号 实 验 数 据 计 算 数 据 U1U1。1U2 1 70.0 0.032 0.53 128.9 1.59 561.90 2156.9 2 131.9 0.484 3.68 246.9 60.52 15.59 271.6 3 92.3 0.047 1.05 173.6 3.39 451.40 1870.9 4 105.1 0.066 1.31 196.7 5.62 300.76 1565.2 5 119.9 0.077 1.48 206.0 6.99 249.62 1406.6 6 119.6 0.134 3.71 224.6 12.34 202.62 869.8 7 111.5 0.087 1.60 209.6 7.56 240.93 1343.2 （三）短路实验 1. 填写短路实验数据表格 表 2 室温 θ= 25 OC 序 号 实 验 数 据 计算数据 1 16.87 0.429 7.15 0.984 2 8.20 0.213 1.67 0.966 3 15.79 0.404 6.25 0.978 4 10.04 0.259 2.54 0.978 5 13.68 0.348 4.63 0.980 6 11.79 0.301 3...
